Panne radar Furuno

Bonjour,
J’ai un radar Furuno M1621 qui marchait bien jusqu’à présent.

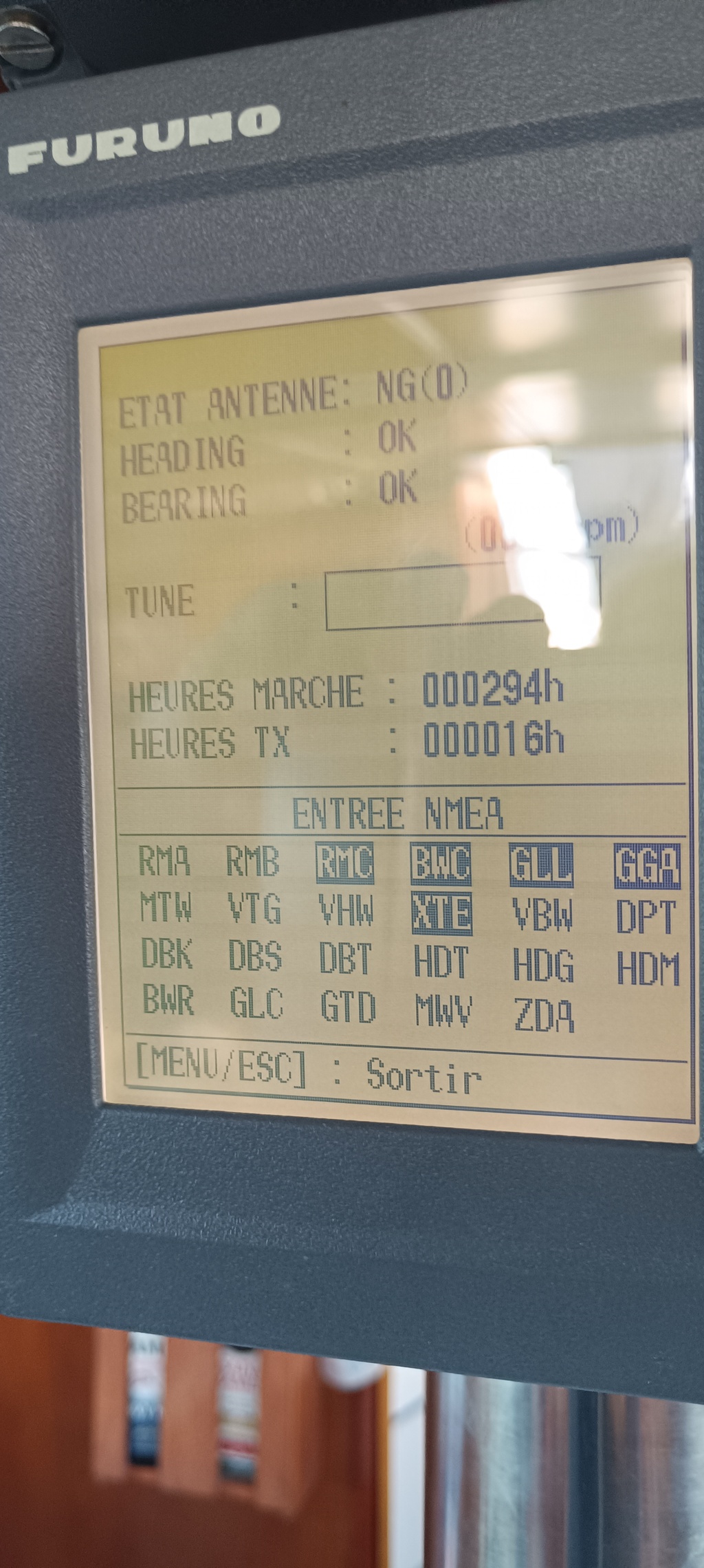

Quand je l’ai mis en route la dernière fois, sur l’écran j’avais les cercles concentriques habituels mais aucune cible alors que j’en avais en visuel.
Puis le message suivant s’est affiché :
BP SIG MISSING
J’ai vérifié tous les points de connexion et ai vérifié que l’aérien tournait bien.
Tout l’intérieur du radôme est nickel (comme neuf).
Avez vous une idée pour trouver et réparer cette panne.
Ce radar doit dater de 1997 et fonctionnait très bien jusqu’à présent.

L'équipage
#Electronique
philou2philou2
2j
Calypso2Calypso2
2j

bjr
depuis combien de temps n'a t il pas tourné?

philou2:Il n’a pas tourné depuis plus de 6 mois.·le 30 juin 23:44
Calypso2:fait le tourner 1 ou 2h , j'ai eu ce probleme ·le 01 juil. 12:21
Ajouter un commentairePublier
outremeroutremer
2j

Sur le Manuel de M1621, a priori en votre possession, au niveau Pannes:
BP SIG MISSING = vérifier les connexions du cable de liaison
le cable en question est composé de nombreux fils d'alimentation/contrôle ET au milieu un minicoaxial qui véhicule le signal Echoradar.
Après cela peut être plus compliqué et plus dangereux électriquement.

philou2philou2
2j

J’ai le manuel, je n’ai pas démâté mon bateau depuis 2 ans.
J’ai vérifié les branchements dans le radôme, en pied de mât et derrière l’écran, aucune trace de corrosion les branchements sont restés intacts et je les ai arrosés avec un peu de WD 40 sans aucun résultat.
Dans la doc il est que cela peut venir des platines SD et DU, où se trouvent elles, dans le radôme ?

outremer:Vérifier les connexions en elles mêmes est très bien mais ne vous dit pas s'il n'y a pas un défaut de conduction entre les deux. !!! Le WD40 N'EST PAS UNE BOMBE CONTACT qui est elle DEGRAISSANTE et DESOXYDANTE !!!!!!·le 01 juil. 14:50
Ajouter un commentairePublier
genaviguegenavigue
2j2j

Sur la doc de mon 1830 il y avait des points de contrôles au niveau du random. Peut-être que tu la même chose si tu as la doc. J'ai eu ce problème et après quelques mesures tout est rentré dans l'ordre. Surement une connexion défaillante.
Je te conseillerai de nettoyer les contacts des tes connexions.

gorlann29gorlann29
1j

Bonjour Philou2,

j' ai un écran de 1621 dont je suis sûr du bon fonctionnement.

Je peux éventuellement te le prêter pour diagnostic ou le vendre.

Contacte moi en MP si çà t' intéresse

Gorlann

philou2philou2
1j

Bonsoir,
Je ne pense pas que l’écran soit en cause.
Je vais essayé la solution de Calypso2, ça ne coûte rien.
Ensuite je démonterai les prises en pied de mât pour vérifier les connexions et les traiteraient avec une bombe contact.
