Panne pilote hydraulique

Bonjour à tous,

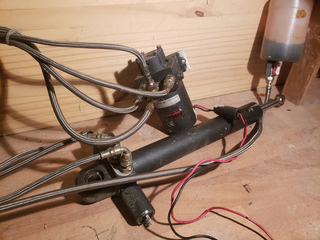

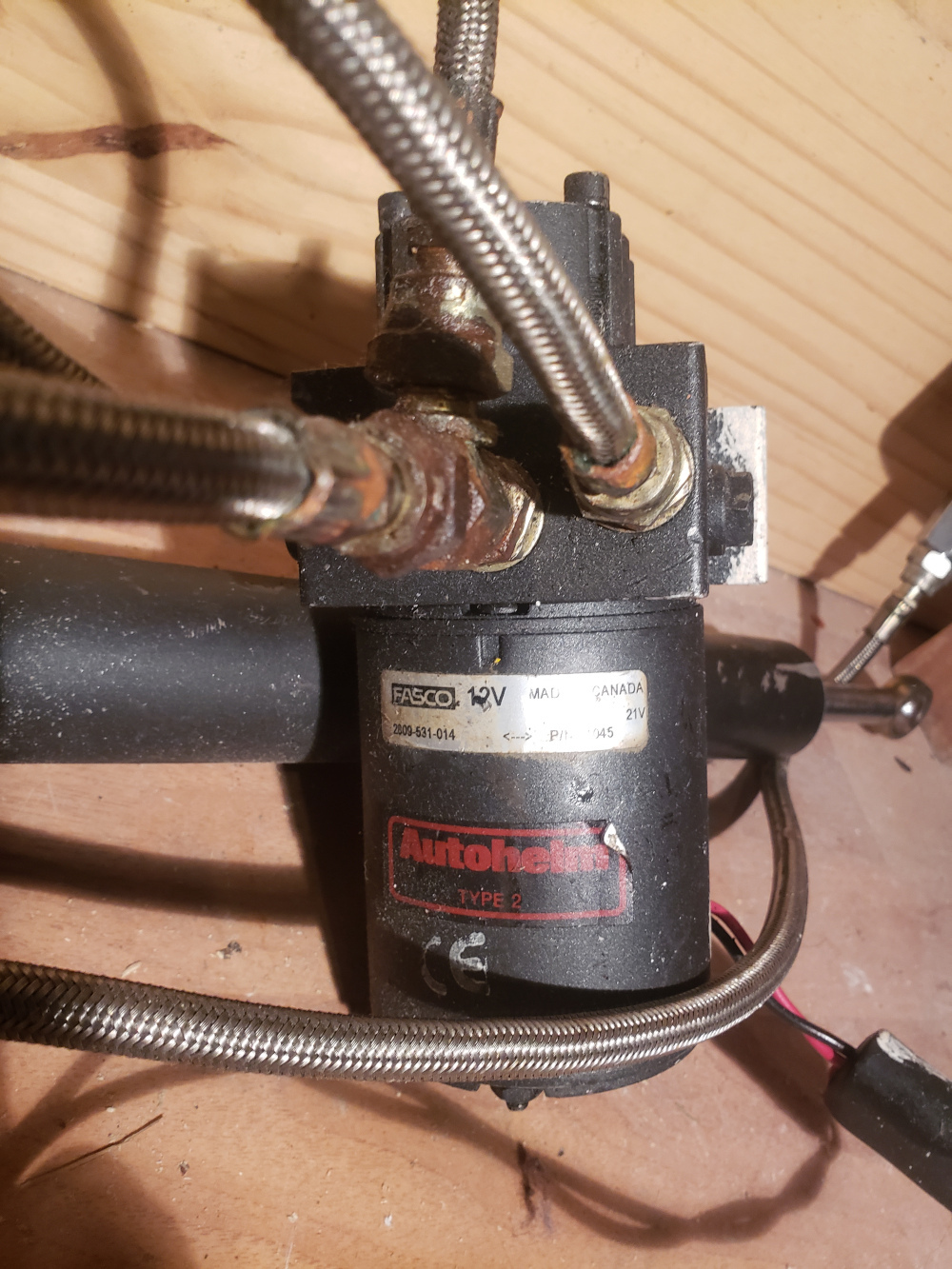

j’ai un souci avec mon pilote autohelm hydraulique, la pompe tourne mais le vérin fait le mort… circuit purgé, rien y fait.
Si quelqu’un connais ce modèle ou une personne susceptible de me réparer ça, merci d’avance.
Je suis dans la région de Pornic, le bateau est au Crouesty.

L'équipage
#pilote#hydraulique#autohelm#panne
PassagerPassager
21 fév. 2024
ThiraThira
21 fév. 2024

Bonjour,
Il est connecté à un calculateur, et ne répond pas à une commande?

damienzdamienz
21 fév. 2024

As-tu bien excité l'electrovanne de l'embrayage/clutch quand tu fais tes tests? Si la pompe tourne et pas le vérin et qu'il n'y a pas de fuite d'huile c'est l'electrovanne qui est HS...

PassagerPassager
23 fév. 2024

Bonjour,
Merci de vous pencher sur mon cas ! En fait je test le système hydraulique en le branchant en direct sans passer par le calculateur, j'ai en effet bien alimenté l'électrovanne mais rien ne se passe (la pompe tourne), je suppose également que ça provient de cette pièce... sans certitude.
Par contre, je ne connais pas la marque du vérin (pour contacter le fabriquant) ou un bon pro qui pourrait m'aider.
J'ai déjà montré la bête à deux mécaniciens différents qu mon proposé du neuf sans tester mon vérin...
Donc si vous avez des pistes, je suis preneur.
Merci d'avance.
Eric

fritz the cat:n'importe quelle electrovanne peut faire l'affaire en 12V ?C'EST LE FILETAGE QUI EST IMPORTANT ·le 23 fév. 09:30
Thira:Si le système est branché directement sur le 12V, sans passer par un quelconque boitier de commande, je ne vois pas ce qu'il pourrait faire d'autre que de faire tourner la pompe. L'électrovanne , ne recevant pas de consigne, doit rester tranquillement dans sa position et le vérin itou.Je me trompe?Jacques·le 23 fév. 10:21
Passager:Pour Thira : J'alimente l'électrovanne également... ça devrait fonctionner.·le 23 fév. 23:02
Thira:Oui, mais si l'électrovanne ne reçoit pas de consigne pour s'ouvrir ou se fermer, elle ne bouge pas, à mon avis.·le 24 fév. 00:04
damienz:Bah si Thira, si elle reçoit du jus elle devrait embrayer le vérin. Elle est soit embrayée si 12V soit débrayée si pas de jus… Lorsqu’on l’excite elle fait du bruit en embrayant, si on n’entend rien lorsqu’on lui donne du jus c’est qu’elle est HS·le 24 fév. 08:36
Passager:pas pensé à écouter si elle fait du bruit, je regarde ça demain.·le 24 fév. 22:55
Ajouter un commentairePublier
FripouillesFripouilles
23 fév. 2024

L'electrovane a l'air directement sur le verin, ca ne peut venir que de la si ta pompe tourne ... le verin en lui même, je n'y crois pas, c'est hyper simple.

fritz the cat:il y a deux types d'électrovanne qui sont ouvertes au repos ou fermées ,choisir la bonne ·le 23 fév. 10:05
damienz:Sur les pilotes auto de ce type (pompe réversible) les électrovannes sont toujours embrayées lorsqu’il y a du jus et débrayées lorsque pas de jus : quand le pilote est éteint le vérin est libre·le 24 fév. 08:38
fritz the cat:évidemment mais c'est pour choisir celle de remplacement et ne pas se tromper pour se dépanner on peut mettre une vanne 1/4 de tour .·le 24 fév. 12:43
Ajouter un commentairePublier
PassagerPassager
23 fév. 2024

Je vais regarder le type de filetage de l'électrovanne, vous avez une adresse à me conseiller ou je peux trouver ça ?

damienzdamienz
24 fév. 2024

Google est ton ami.
Par exemple : www.haco-parts.fr[...]vannes/

Il y a différent modèles, sur les PA ce sont des 12V 4/2 car l’électrovanne ferme et ouvre les 2 tuyaux du vérin en même temps (en tout cas sur mon 50ST20 c’est une 4/2) : quand l’électrovanne n’est pas excitée il y’a communication entre l’entrée et la sortie d’huile pour que le vérin bouge…
Démonte la tienne et regarde…

damienzdamienz
24 fév. 2024

Erratum, sur le L&S les électrovannes sont des HYDAC WK 10. Électrovannes 3/2.
On les trouve ici : www.hydac.com[...]3108685

Attention il y à plusieurs sous modèles…

PassagerPassager
24 fév. 2024

Merci pour les infos, autant sur le site Haco je vois de quoi on parle, autant pour Hydac, leur 3D ne ressemble à rien ... je m'y perd !
Je vais démonter la mienne, et je vous montre ça.

PassagerPassager
04 mars 2024

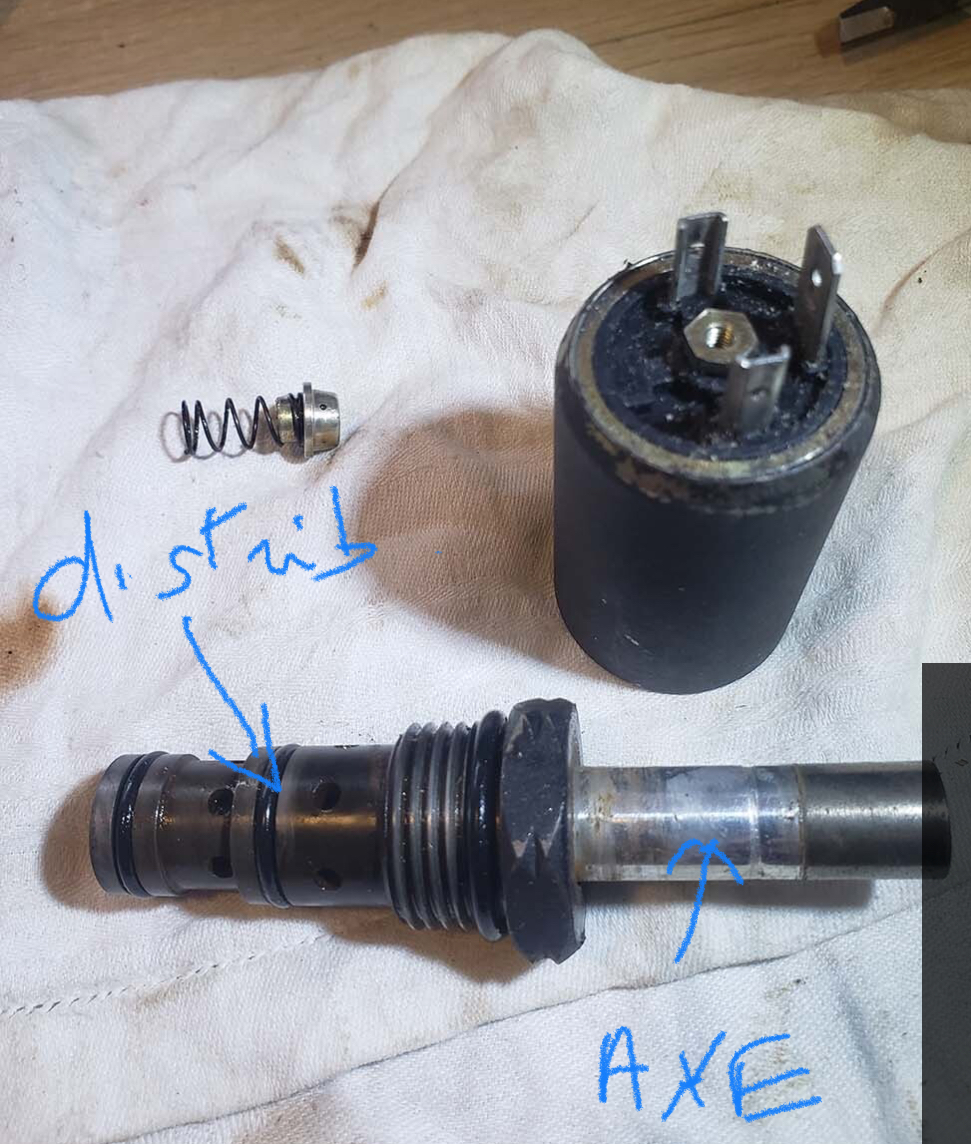

Voila la bête, c'est un filetage de 22 mm, si quelqu'un connais le fabriquant...

Passager:Hydac ça semble coller evec un filletage 7/8... mais pas moyen de trouver ça en ligne...·le 04 mars 12:52
Ajouter un commentairePublier
alizésalizés
04 mars 2024

Bonjour,
ancien commercial concurrent , Je peux peut-être aider : Hydac ne fait pas de distributeurs pour l'hydraulique mais des filtres , ils font partie du groupe Bosch-Rexroth qui lui en fait ( entre autres ..) et a un site web ,

PassagerPassager
04 mars 2024

Merci Alizés, je vais creuser de ce coté ... ci dessous un petit complément sur la pièce, au cas ou...

albor:As-tu vérifié que l’axe coulisse bien dans la bobine ?·le 28 mars 08:26
Ajouter un commentairePublier
PassagerPassager
27 mars 2024

Bon... malgré mes recherches, toujours pas trouvé la pièce... si quelqu'un a une idée...

outremeroutremer
28 mars 2024

Si le vérin ne bouge pas et que la pompe tourne:
Purge incomplète (mais cela fait du bruit et il y a des bulles d'air vers le réservoir)
bypass permettant de rattraper le décalage par glissement du vérin ouvert
bypass fuite de retour de sécurité pour protéger la pompe vers le réservoir perméable.
Electrovannes ne fonctionnant plus
Mécanisme interne de la pompe HS (il faut ouvrir le corps de pompe pour examiner)
Joint du vérin HS.

PassagerPassager
02 avr. 2024

oui je pense à l'électrovanne, mais pas moyen d'identifier le modèle (voir photos plus haut)

alboralbor
02 avr. 2024

Avant de vouloir remplacer l’electrovanne, as-tu tu vérifié qu’elle est la cause ?
Je te repose la question posée précédemment : as-tu vérifié que l’axe coulisse bien dans le corps du distributeur ?
Si oui, tu connectes en direct le 12volts sur la bobine et tu dois constater que ce même axe se dèplace dans la bobine.
