Où trouver le schéma électrique d'un First 22 ?

Un copain a acheté un First 22, un peu sur un coup de tête.

Mais il y a beaucoup de travail dessus vaigrages boiseries, éclats, peinture, sellerie, vaigrages, rouille sur la quille relevable etc...

Mais moi ce qui m'inquiète le plus c'est l'électricité car le circuit électrique a été bidouillé et trafiqué dans tous les sens, de plus il a été rajouté des appareils (que je n'ai jamais vus) il y a très longtemps...

Bien que nous ne les ayons pas encore testés je doute que les appareils restants (un sondeur à éclats par ex) fonctionnent encore.

C'est le royaume des dominos et fils baladeurs dénudés !

Comme il ne parle pas français je me renseigne un peu pour lui
;-)

L'équipage
#beneteau#Électricite#First#First 22
ArzakArzak
22 nov. 2022
offcourseoffcourse
22 nov. 2022

Il pourrait être surpris! Mon sondeur à 15€

bil56bil56
22 nov. 2022

il faut refaire un plan complet et logique selon les besoins en appareils et les capacités de recharge...

ArzakArzak
22 nov. 2022

@Offcourse; ton sondeur (acheté 15 euros ?) parait bien propre et moderne !
;-)
@Bil; pour refaire un plan à partir de 0, sans connaissances électriques et en ne connaissant que l'ancienne batterie abandonnée dans le bateau :-o mais pas la consommation de matériels fonctionnant encore éventuellement, ça va être très chaud !

De plus on communique en anglais, où nous ne sommes pas très forts et sans connaissance des mots techniques concernant l'électricité.

Avec "le" shéma de base d'origine du bateau, on pourrait déja comprendre ce qu'il y a été rajouté (à virer d'office) et comment cela était à l'origine, comme point de départ.
Sur le site Bénéteau, à part quelques vieilles brochures publicitaires il n'y a rien.

offcourse:Le sondeur paraît neuf effectivement et a bien été racheté 15€. Mais je soulignais surtout que ces sondeurs à éclats anciens sont toujours efficaces et durables et que l’on peut sans doute penser à les conserver comme d’autres anciens instruments tél le gps magelan ·le 22 nov. 2022 13:22
Ajouter un commentairePublier
alcatordaalcatorda
22 nov. 202222 nov. 2022

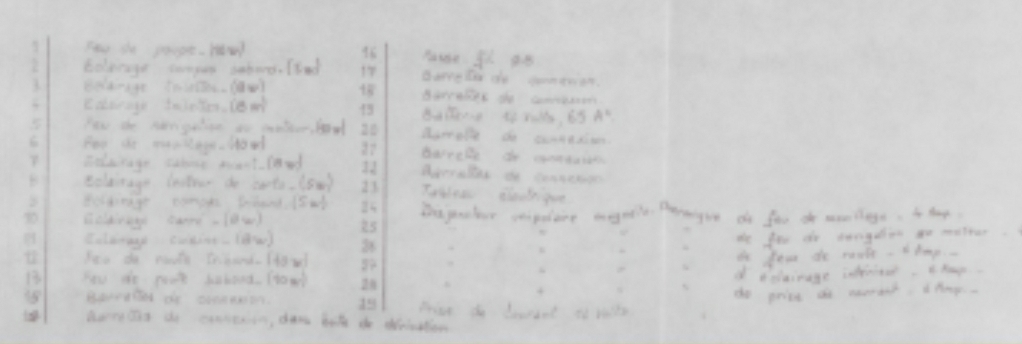

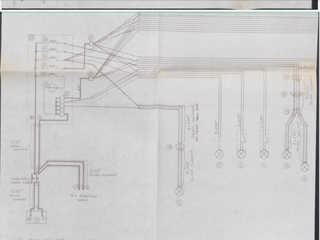

Bonjour , schéma du First 28. Ça doit être le même pour le F22.
Ce n'est pas très net mais c'est mieux que rien.

patjo56patjo56
11 jan. 2024

Bonjour,
Acceptez vous me faire parvenir les scans des plans car ils sont très bien mais flous
D'avance merci
Bonne soirée

SpiseaSpisea
12 jan. 2024

Bonjour,

Le manuel du first 22, incluant le schéma électrique, est disponible ici:

forums.sailboatowners.com[...]197980/

Le schéma est très simple. Le mieux est certainement d'enlever tous les ajouts et de remplacer tous les câbles d'origines qui finissent souvent pas s'oxyder.

Olivier
