Où trouver ce connecteur d'alternateur [Résolu]

Bonjour à tous,
Je viens de recevoir mon nouvel alternateur en remplacement de l'ancien et dessus il y a cette prise avec 2 cosses mâles en té et j'aimerais bien me procurer le connecteur qui "va bien" et savoir ce qu'il y a de connecté à ces broches. J'imagine qu'une c'est l'alimentation du régulateur et l'autre la lampe de charge ? Et si oui dans quel ordre ?
Je précise que l'ancien alternateur était un Hitachi monté sur un Yanmar et que sur celui ci il n'y a aucune marque et aucune doc dans le carton...
Merci d'avance de votre aide.
Bernard.

tux3132

21 jan. 2017

Tous
Non lu

La cosse verticale de ton T est la lampe temoin... DOM21 jan. 2017

Salut, Tu devrais trouver ca chez un magasi... Mamita16 juin 2020

La sortie W poir compte tours et en standart Y... DOM21 jan. 2017

Salut, j'ai été confronté au meme probleme qu... ATCFrog21 jan. 2017

Merci à tous pour votre aide. L'alternateur m'... tux313221 jan. 2017

PS @ATCFrog : merci pour le lien, c'est exactem... tux313221 jan. 2017

PS @Mamita : merci pour la photo commentée. Mai... tux313221 jan. 2017

Je dirais une masse, pour le cas ou elle ne se ... ATCFrog21 jan. 2017

re, Chaque marque d'alternateur a ses propres... Mamita16 juin 2020

Là il y a un petit problème car il m'a été vend... tux313222 jan. 2017

Hello, N'y aurait-il pas une plaque dessus i... fxvt22 jan. 2017

Salut Tux, Voici ce que j'ai dans mes docs bruno97216 juin 2020

Merci à tous, tout est en ordre !!! tux313223 jan. 2017

DOM

21 jan. 2017

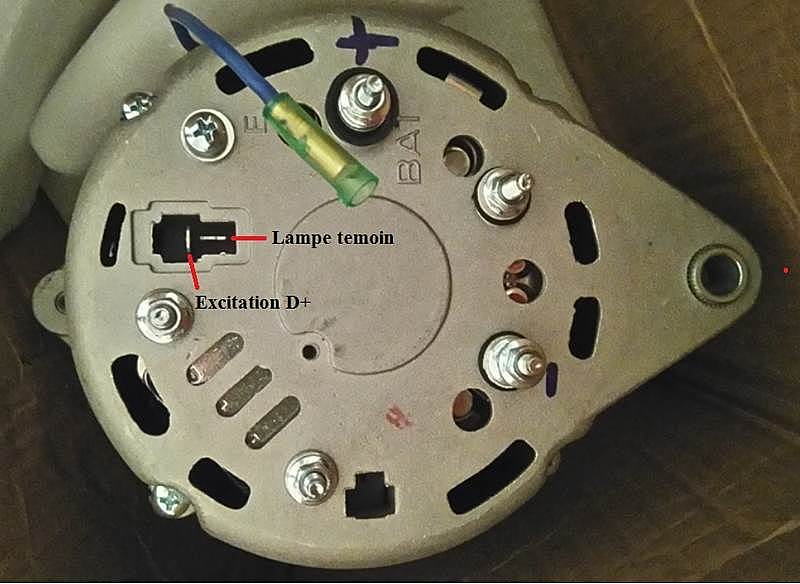

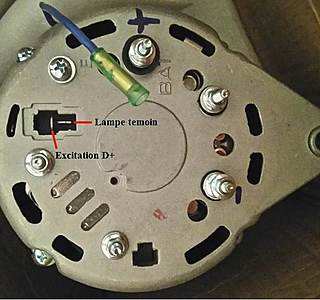

La cosse verticale de ton T est la lampe temoin et la partie horizontale est l'exitation ...tu peux remplacer la connection en T par deux cosses simples ..
Dom
Le fil bleu est la sortie compte tours .

Répondre

Mamita

21 jan. 201716 juin 2020

Salut,
Tu devrais trouver ca chez un magasin de fournitures électriques pour automobiles...Mais ils vont te demander le type, la marque d'alternateur !

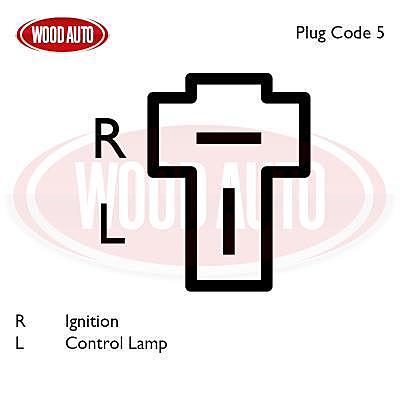

Autrement , c'est un connecteur alternateur "type 14" chez Manutrans
www.manutrans.ch[...]300.pdf
Mais comme dit Dom, 2 cosses plates isolées feront l'affaire !
Je ne sais pas ou tu as eu cet alternateur, mais il a été ouvert pour récupérer la borne "W" (fil bleu) pour le compte tours.
Mamita

Répondre

DOM

21 jan. 2017

La sortie W poir compte tours et en standart Yanmar depuis la serie JH4..
Dom

Répondre

ATCFrog

21 jan. 2017

Salut,
j'ai été confronté au meme probleme que toi, et j'ai trouvé les cosses sur aliexpress à un tarif modique (6$ les deux) à condition de ne pas etre pressé : environ 3 semaines de delai de livraison. Voici le lien où j'ai acheté les miennes :

www.aliexpress.com[...]06.html

Répondre

tux3132

21 jan. 2017

Merci à tous pour votre aide.
L'alternateur m'a été vendu par Seatronic. Ça a l'air d'être une boite sérieuse, on verra à l'usage.
Effectivement le fil bleu est l'équivalent de la borne W, je pensais naïvement que c'était de série ...
Bon bricolage à tous.
Bernard.

Répondre

tux3132

21 jan. 2017

PS @ATCFrog : merci pour le lien, c'est exactement ça, je viens de le commander !!!

Répondre

tux3132

21 jan. 2017

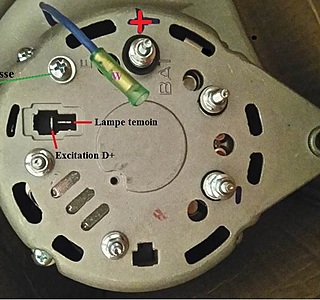

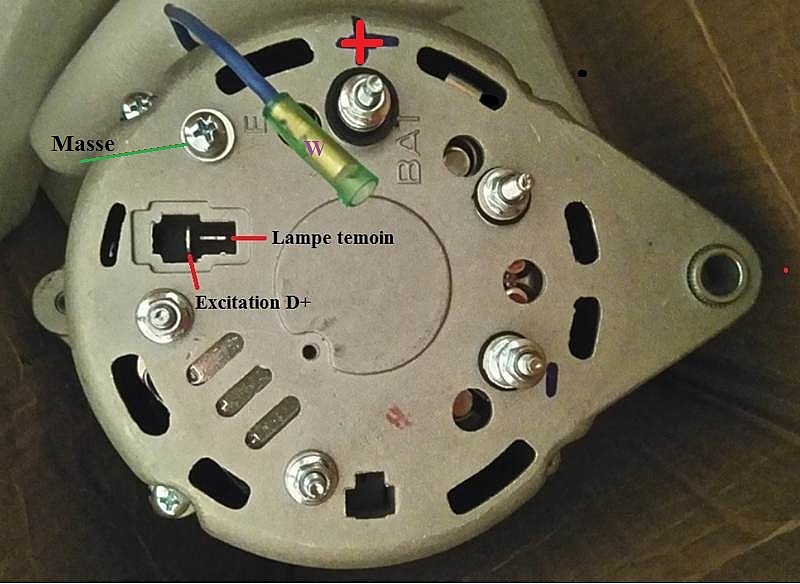

PS @Mamita : merci pour la photo commentée. Mais alors c'est quoi cette borne E juste à gauche du fil bleu sur la photo ???
Merci d'avance.

Répondre

ATCFrog

21 jan. 2017

Je dirais une masse, pour le cas ou elle ne se ferait pas par le bloc

Répondre

Mamita

21 jan. 201716 juin 2020

re,
Chaque marque d'alternateur a ses propres symboles...
Ici c'est le "E" pour la masse ; il se trouve que c'est la marque Hitachi qui utilise ce symbole; donc, en principe l'alternateur qui est sur cette photo serait un Hitachi et après quelques petites recherches se serait un 35A, monté en-autres sur Yanmar
(mais sous réserves !).
images.google.fr[...]/imgres
Mamita
