Ou mettre le fusible pour protéger le panneau solaire

Bonjour a tous
Je compte mettre un fusible pour protéger mon installation panneau solaire regulateur batterie.
Ou dois je intercaler le fusible
Entre le ps et le régulateur ? C est mon intuition pour protéger le régulateur.
Ou alors entre le régulateur et la batterie ?
Le panneau fait 50w si vous avez une idée de l amperage du fusible c est encore mieux 😉

L'équipage
#fusible#panneau#solaire#regulateur
palatrekpalatrek
11 sept. 2021
QuizasQuizas
11 sept. 2021

salut
es-tu sur qu'il n'y a pas déjà un fusible dans ton régulateur ?

palatrekpalatrek
11 sept. 2021

A peu près car sur le régulateur il ne semble pas y avoir d accès...
Et je trouverais bougrement mal fichu s il fallait tout démonter pour changer le fusible non ?

palatrekpalatrek
11 sept. 2021

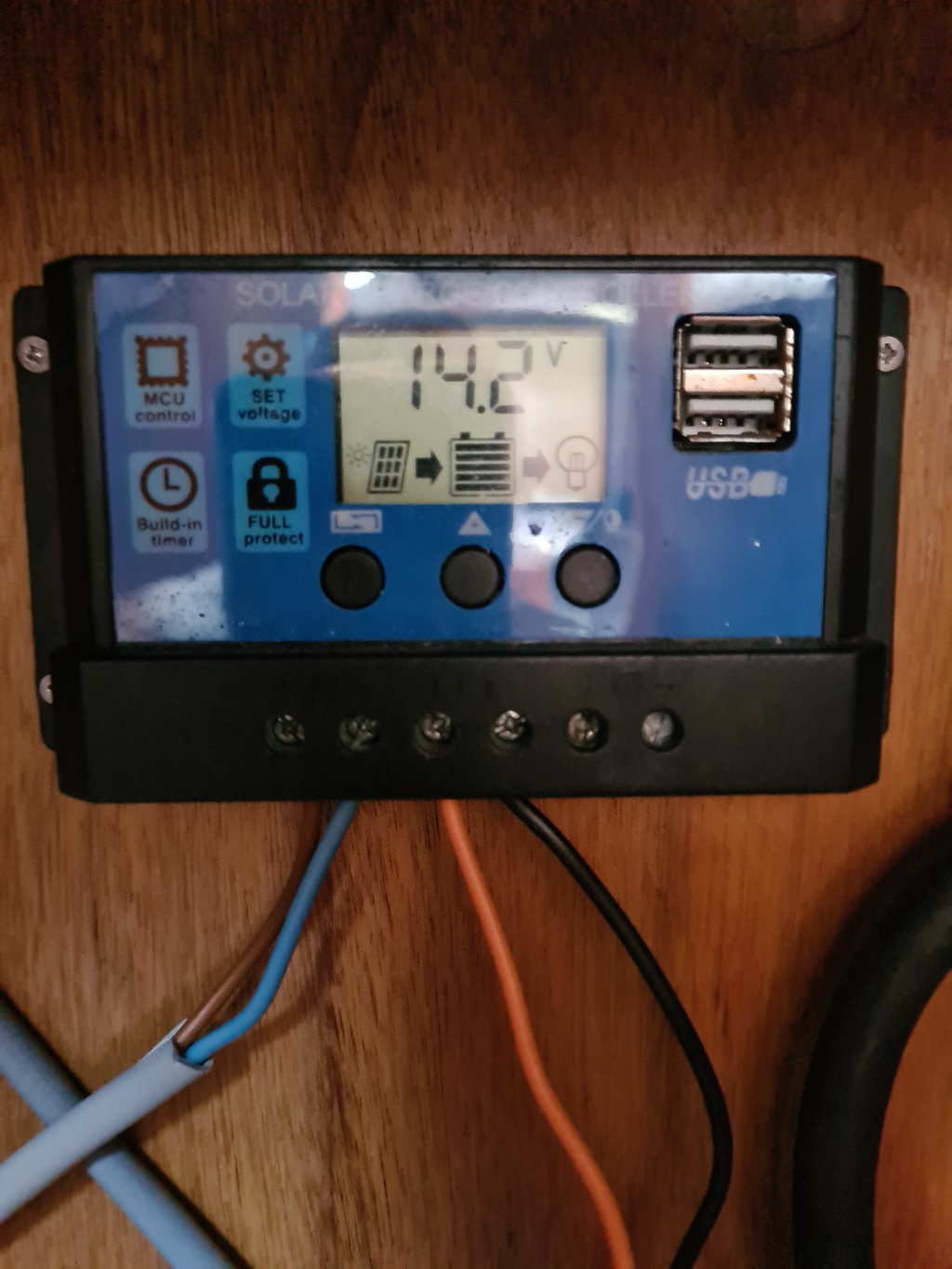

Voilà une photo

CalliopeCalliope
11 sept. 2021

Je ne vois pas l'utilité d'un fusible entre le PS et le régulateur mais un fusible en sortie de régulateur pourquoi pas?

MALWINE:Surtout en sortie régulateur ·le 09 avr. 2023 11:56
Ajouter un commentairePublier
palatrekpalatrek
11 sept. 2021

OK je me disais que ça pourrait protéger le régulateur....
Mais je vais le mettre entre la batterie et le régulateur du coup 😉

cochise42:vu le prix d'un fusible pourquoi s'en priver, tant qu'à faire il faut l'insérer sur le pole positif et 10A amplement suffisant pour un PS de 50 W.·le 11 sept. 2021 21:28
Ajouter un commentairePublier
f_blcf_blc
11 sept. 2021

Par simple curiosité qu'est-ce que c'est comme régulateur ?

palatrekpalatrek
11 sept. 202111 sept. 2021

C est un truc pas cher sûrement chinois mais qui a une bonne presse. Acheté sur Amazon

palatrekpalatrek
11 sept. 2021

www.axiseo.com[...]olaire/

f_blc:Merci·le 12 sept. 2021 07:39
Ajouter un commentairePublier
bil56bil56
11 sept. 2021

entre la batterie et le régulateur, s'il claque, le régulateur est mort ...

palatrek:OK donc entre le ps et regul ? ·le 12 sept. 2021 04:42
Elect:Un fusible calibré pour du 10 voir 6 carré dans une installation solaire intercalé entre la batterie et le régul ne va pas claquer comme ça, il doit y avoir une bonne raison et en effet dans ce cas le régul à bien des chances d'y passer, à contrario s'il n'y en a pas, c'est le bateau qui en jeux.... ce qui inévitablement emportera le régulateur. ·le 13 sept. 2021 08:13
Ajouter un commentairePublier
Ar-men (anciennement Tan’oz)Ar-men (anciennement Tan’oz)
12 sept. 2021

Bonjour,
Bil a raison.
Le fusible doit être installé entre le PS et le régulateur. 10 A est suffisant.
Conseil: mets tes câbles sous baguette d’électricien. C’est plus propre esthétiquement et tu ne risques pas de les arracher.
Bonne bricole,
Patrice

Rederien29Rederien29
12 sept. 2021

Et cette surtension qui ferait fondre le fusible viendrait d'ou ????...

fusible entre batterie et regulateur ' c'est la batterie qui pourrait apporter cette energie , pas le PS

Fabien83Fabien83
12 sept. 2021

Bonjour,

je profite de ce post pour indiquer à nouveau le problème en cas de claquage du fusible interne sur les MPPT Victron :
forum.tousencar.com/tous-en-car/technique-amenagement-camping-car/fusible-victron-interne-sujet13631.htm

Sur ces modèles de régulateurs, vu l'impossibilité de remplacer le fusible interne soi-même, il semble donc qu'il y a intérêt à mettre un fusible "externe" au plus juste pour ne pas risquer de claquer le fusible interne. Perso j'ai mis un 40A ANL pour protéger mon régulateur 30A.

PolmarPolmar
12 sept. 2021

Traditionnellement, en électricité, les protections sont placées en amont des matériels à protéger.

domi110253domi110253
12 sept. 2021

Sur Mon kit, PS+regul, il venait avec un fusible prevue entre regul et batterie

Calliope:C'est logique mais je n'ai toujours pas compris l'intérêt d'en mettre un entre le PS et le régulateur ? entre 2 PS montés en série, oui.·le 12 sept. 2021 13:44
Calliope:Un coupe circuit entre Le PS et le régulateur pourrait sans doute être utile pour débrancher la batterie·le 12 sept. 2021 13:49
Calliope:oups, effectivement, j'ai regardé mes archives, pour les PS en série et ... pas de fuse juste un bon connecteur type MC4·le 12 sept. 2021 18:27
Ajouter un commentairePublier
ElectElect
12 sept. 202112 sept. 2021

Le fusible doit être placé entre la batterie et le régulateur et au plus près de la borne positive de la batterie, il est calibré pour protéger la ligne batterie-régulateur et non le régulateur.
Le régulateur contient généralement son fusible pour le cas d'inversion de polarité, note que si cela devait arriver l'électronique du régul est généralement morte bien avant que le fusible ne saute, mais au moins il n'y aura pas d'autres conséquences...départ d'incendie par exemple.
Le fusible panneau solaire-régulateur ne sert à rien dans ton cas, il est conseillé de protéger la ligne positive de chaque panneau avec un fusible à partir de 3 en parallèle.... calibré à 2 fois l'ampérage de court circuit d'un seul panneau.
Dans un montage série l'ampérages est l'ampérage d'un seul panneaux donc il ne sert à rien.

Cédric 1983Cédric 1983
13 sept. 2021

je confirme ce qui a été dit.
Vouloir mettre un fusible entre PS et Régulateur est juste vouloir montrer une ignorance profonde du fonctionnement d'un PS...

Un PS en court circuit va produire son intensité max, on dimensionne le câblage pour que cela tienne et basta: pour 50W cela va être une poignée d'ampère que n'importe quelle câble de 2.5mm² va absorber simplement.
On ne protégera rien avec un fusible...

un fusible entre batterie et PS peut-être utile, mais attention, si il saute, le régulateur sautera aussi!
ce fusible évitera que si les deux fils arrivant des batteries se mettent en contact le bateau brule, le mieux étant d'éviter que cela arrive.

Ce fusible est à surdimensionner!

Donald Duck:Oui, ok , mais la taille du fusible pour un PS de 100w ? merci·le 07 avr. 2023 18:02
flooo11:@Donald Duck, regarde la doc de ton panneau solaire. il doit y avoir une valeur pour le courant de court circuit. Choisit un calibre de fusible juste inférieur à cette valeur. En cas de CC coté panneau solaire, il y a risque de feu. Il faut donc un fusible.Il ne faut surtout pas surdimensionner le fusible sinon il ne sert à rien !!!Je ne suis pas d'accord avec l'affirmation de Cedric. Si le fusible coté panneau solaire grille, il n'y a pas de risque pour le régulateur (sinon il faudrait changer de régulateur après chaque nuit)Par contre si le fusible grille entre le régulateur et la batterie, il y a un risque pour le régulateur. Ce fusible sert à protéger la batterie et non le régulateur. Un CC sur une batterie c'est prendre le risque qu'elle explose. Ce sera alors une bombe qui projette de l'acide·le 07 avr. 2023 19:32
Ajouter un commentairePublier
jeremy25bisjeremy25bis
08 avr. 2023

Je viens de terminer mon installation et sur conseil du vendeur (H2R equipements, qui ont été super et disponible) j'ai mis un disjoncteur entre les regulateurs et la batterie. (deux panneaux, deux regulateurs). Ils m'ont confirmé qu'il n'y en avait pas besoin entre les panneaux et leur regulateur. Tout fonctionne nickel et quand je quitte le bateau je disjoncte l'installation.

fritz the cat:le panneau c'est un 50W quand il va sortir 2A il est à genoux .donc un 4 entre le panneau et le régul est largement suffisant .perso je n'en met pas et j'ai 200W depuis 12ans·le 08 avr. 2023 09:23
Gonio-Coque:Oui mais non. D'accord avec ce qui a été dit, fusible ou disjoncteur entre régulateur et batterie.Ceci dit pour un régulateur Victron, il est impératif de connecter le régulateur à la batterie AVANT de brancher le PS sur le régulateur. Démarche inverse si l'on démonte, donc débrancher d'abord le PS AVANT de débrancher le régulateur de la batterie.Donc il faut pouvoir désacoupler le PS du régulateur, en cas d'intervention sur le parc de batterie. A tout prendre un fusible entre le PS et le régulateur fait ça très bien. J'aurais plutôt mis des interrupteurs mais mon fournisseur m'indique qu sa préférence va au fusible, ça ne mange pas de pain·le 08 avr. 2023 11:57
Spok29:Un disjoncteur entre batterie et regulateur ....sans doute le pire conseil que l'on puisse donner (mais venant de H2R pas etonné...)·le 08 avr. 2023 13:11
jeremy25bis:Tu peux expliquer ?·le 08 avr. 2023 13:17
Gonio-Coque:Ben si tu lis les docs Victron et Solbian... qui ne sont pas des Mickeys, il est impératif de mettre un fusible ou disjoncteur entre régulateur et PS. Donc je ferais ça de toute façon.·le 08 avr. 2023 13:22
volubilis3:www.victronenergy.com[...]-fr.pdf La doc de Victron voir page 11, 4.2 tout est dit... : " L’alimentation de la batterie doit être protégée par un fusible selon le tableau ci-dessous. C’est également le cas si le chargeursolaire a déjà été équipé d’un fusible externe; "·le 08 avr. 2023 15:07
Ajouter un commentairePublier
jeremy25bisjeremy25bis
08 avr. 2023

@ Spok29 :Bah H2R quand je leur pose une question ils répondent de suite. Visiblement tu es trop occupé, merci donc pour ton éclairante intervention.

Spok29:Une spéc ça se lit ,un fusible peut être mais pour se protéger de quoi ? Un disjoncteur la fausse manip entraine la destruction du mppt.Un disjoncteur chez H2R c’est au moins 40 euros …(Effectivement ils répondent …peut être ..)·le 08 avr. 2023 15:03
jeremy25bis:Tu es un vrai pédagogue toi 😂 ok merci pour les infos ·le 08 avr. 2023 15:06
Now:Juste si tu disjoncte et que tu laisse ton panneau, le régul ne va pas aimer, il ne doit pas débiter dans le vide. Si c'est un Victron, il ne va pas cramer car il a un fusible interne pour se protéger de se genre de maladresse mais tous les réguls n'ont pas cette protection. ·le 08 avr. 2023 15:11
jeremy25bis:Merci pour l'info 👍·le 08 avr. 2023 15:18
jeremy25bis:Je couvre les panneaux avec des housses (opaques), ça peut le faire tu penses ?·le 08 avr. 2023 15:19
fritz the cat:tu ne les découvres que la nuit et pas sous un lampadaire ,ils vont durer plus longtemps alain·le 08 avr. 2023 16:48
Fabien83:Now, que le régulateur Victron crame ou qu'il soit protégé par son fusible interne, ça revient au même car est impossible de remplacer le fusible inter sans bousiller le régulateur.·le 08 avr. 2023 19:14
matelot@19001:Le fusible est un ATO, accessible à côté du bornier.·le 08 avr. 2023 20:37
Now:ça m'est déjà arrivé par inadvertance et j'ai changé le fusible sans soucis. Il est bien accessible et effectivement, c'est un ATO. Peut être que ça à changé sur les nouveau modèles? Mais sur le miens il y a bien un fusible changeable facilement.·le 08 avr. 2023 21:25
Now:Pour jeremy25bis, oui si tu couvre tes panneaux c'est bon, mais il ne faut pas oublier. Tout ce qui est manuel on oublie un jour ou l'autre... Et comme se fusible ne sert à rien, ...·le 08 avr. 2023 21:27
Fabien83:Oui en effet, petite correction, sur les petits MPPT le fusible est accessible, c'est sur les plus gros qu'il est inaccessible (voir le lien indiqué plus haut dans le fil). Je ne sais pas à partir que quelle taille de régulateurs mais c'est déjà le cas sur mes 100/30.·le 09 avr. 2023 07:25
Elect:Il me sembla qu'un fusible de 20A accessible de l'extérieure est installé pour protéger la sortie "Load" du régulateur seulement, et qu'l y en a un autre sur tous les modèles moins accessible à l'intérieure celui-ci contre les inversions de polarités.·le 09 avr. 2023 09:39
Fabien83:Ah oui je n'avais pas pensé à la sortie load sur les petits modèles. A confirmer si le fusible accessible sur ces modèles est bien celui sur l'entrée batteries ou alors en protection du circuit load. En tous cas sur les plus gros je trouve cette pratique honteuse. Victron est un peu le Apple de l'électricité par certains côtés je trouve... ·le 09 avr. 2023 10:04
Elect:Selon YT le fusible interne du régulateur qui crame n'est pas toujours fatale mais effectivement difficilement accessible, un fusible ne peut sauver le régulateur d'une invertion de polarité mais est là pour éviter que cela se propage plus loin. Je suppose que Victron assume le fait que si ce fusible saute et qu'il est remplacé, le régulateur ne peut plus être considéré fiable en quelque sorte, d'où son remplacement difficile.·le 09 avr. 2023 10:30
Now:Sur mon petit modèle, il est accessible mai il faut quand même ouvrir le boîtier ( facile à faire, juste des vis) et ça protège bien la sortie batterie, pas load. C'est un vieux modèle 75/10 ou 75/15 je me souviens plus, mais c'est pas un smart.·le 09 avr. 2023 10:30
Elect:Il y a eu effectivement sur ces régulateurs plusieurs améliorations au fil des ans.·le 09 avr. 2023 10:33
Ajouter un commentairePublier
matelot@19001matelot@19001
08 avr. 2023

"Un disjoncteur la fausse manip entraine la destruction du mppt".
Je vais le répéter pour la Xième fois, mais il suffit de paramétrer le MPPT Victron en 12 V, au lieu du réglage d'usine "12/24 V auto" pour que la coupure entre le MPPT et la batterie n'ait aucune conséquence.
Ça se produit plusieurs fois par jour sur mon installation qui est un peu particulière.

edbumedbum
09 avr. 2023

Bonjour... Quelles sont les raisons pour lesquelles un fusible ou disjoncteur sauterait entre le régulateur et la batterie ?
Et si il y en a un entre PS et régulateur ? Merci
Je viens de terminer mon installation avec mppt victron 75/ 15 qui à un fusible intégré de 20 A.. J'ai rajouté aucun fusible nul part.. C'est pas bon ? Précision panneau 100 w batterie 110A. Fils 6 carré partout
Merci jean

Elect:"Quelles sont les raisons pour lesquelles un fusible ou disjoncteur sauterait entre le régulateur et la batterie ?"Imagine un câble qui se desserre du régulateur, une batterie selon le model peut délivrée de milliers d'ampères dans un court-circuit franc, un fusible bien calibré à quinze balle sauvera la mise.....c'est moins important du côté panneau-régulateur et sur de petites installations, par contre ils en mettent sur les grandes installations terrestre.·le 09 avr. 2023 10:07
Ajouter un commentairePublier
Lorenzo&LotusLorenzo&Lotus
09 avr. 2023

Bonjour

De mon coté je me suis fortement inspiré des schémas proposés par Victron pour refaire toute l’électricité de mon boat, y compris la partie solaire.

1.2KVA-12V-MultiPlus-230-Volt-system-example-with-Argo-Fet-and-MPPT.pdf
Now:Tu as bien fait, c'est une bonne base.·le 09 avr. 2023 10:36
Ajouter un commentairePublier
matelot@19001matelot@19001
09 avr. 2023

Sur mon installation j'ai un disjoncteur bipolaire Carling 20 A qui coupe simultanément les panneaux et la batterie.

TIR:Bjr, quel est le rôle du fil noir entre le Carling et le moins LOAD ? Merci.·le 10 avr. 2023 08:04
Fabien83:Ce n'est pas une diode de roue libre ?·le 10 avr. 2023 09:25
fxvt:Hello, il semble qu'il y a une ferrite, a quoi sert elle ? As tu eu des parasites ?·le 10 avr. 2023 09:31
matelot@19001:TIR : c'est une diode TVS, pour protéger le MPPT d'un éventuel pic de tension (foudre, etc.), le moins étant commun sur le MPPT. fxvt : oui c'est une ferrite, le MPPT étant un convertisseur à découpage ça ne peut pas faire de mal, en particulier pour la BLU.·le 10 avr. 2023 11:09
Ajouter un commentairePublier
outremeroutremer
09 avr. 2023

A quoi sert un fusible:
Côté fournisseur à le protéger d'un court circuit côté utilisateur.
Côté utilisateur à limiter la surintensité appelée pour si possible anticiper sur des dégats côté utilisateur.

Fabien83:Le plus souvent il sert à protéger le câblage, autrement dit à éviter de mettre le feu au bateau. ·le 09 avr. 2023 17:31
Ajouter un commentairePublier
