Notice Branchement Raymarine st 1000

Bonjour,
j'ai égaré ma notice de branchement de mon pilote auto raymarine st 1000, quelqu'un pourrait-il m'indique où brancher le + et le - svp. Merci.

L'équipage
Rémouleur56Rémouleur56
05 mai 2013
outremeroutremer
05 mai 201316 juin 2020

notice complète

ST1000Plus_2000PlusTillerPilot_1_.pdf
Répondre
outremeroutremer
05 mai 201316 juin 2020

notice service

st1___2000_service_manual.pdf
Répondre
outremeroutremer
05 mai 201316 juin 2020

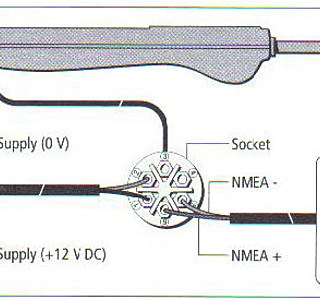

branchement

Répondre
outremeroutremer
05 mai 201316 juin 2020

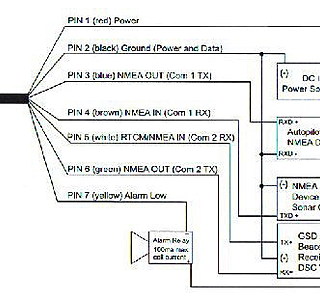

idem

Répondre
outremeroutremer
05 mai 201316 juin 2020

schéma interne

1000_2000_cct.pdf
Répondre
outremeroutremer
05 mai 2013

c'est tout

Répondre
Rémouleur56Rémouleur56
05 mai 2013

Oupsss....merci outremer, plus complet on ne peut pas. Merci encore ......

Répondre
matelot@117256matelot@117256
01 juil. 2019

bonjour a tous.que'un a t 'il l schema interne d un autohelm 1000 1 ere generation avec transistor npn pnp silicium et micro mab 8049 h?

Répondre
J-oachimJ-oachim
3j

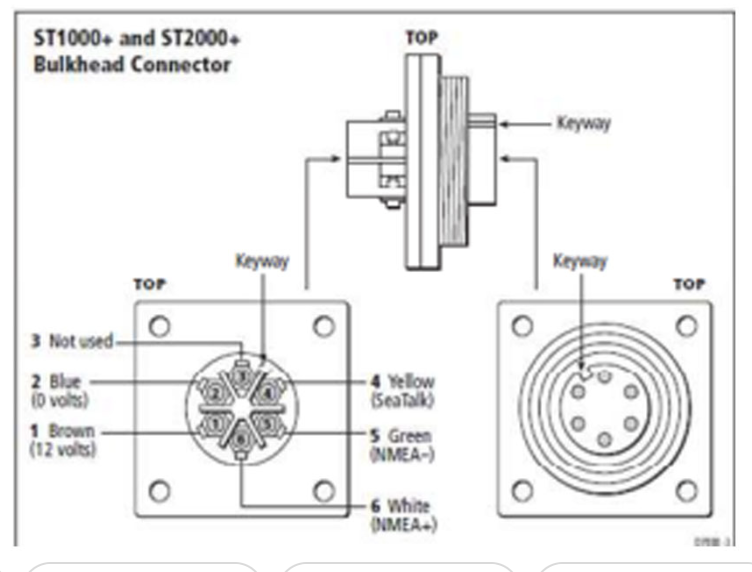

Pour ceux qui (comme moi) se demande comment connecter la prise cockpit du ST1000, voici le (rare) descriptif indiquant clairement sur quel plot brancher le rouge (12v) et le Bleu (0v). En effet, les numéros (1 pour le rouge et 2 pour le beu) ne sont pas toujours visibles au dos de la prise. Il faut donc se positionner par rapport au détrompeur ("keyway").

Répondre
