Nmea0183 to Wifi bridge

Excellent, je viens d'en commander un. On fait le point à la réception livraison.

J'ai installé ce module pour recupérer les flux NMEA en série et le rediriger vers la tablette en wifi
Ce qui permet de recevoir les cibles AIS sur la tablette
fr.aliexpress.com[...]12.html

Bonjour ploubaz22, comment alimentes tu en 5 volts a bord ?
merci.

Il faut prendre la sortie NMEA de la VHF AIS pour mon cas un RT650
Cette sortie NMEA est a connecter sur l'entrée du routeur WIFI
Sur le routeur WIFI cette entrée est sous la forme d'une prise 9 points
Dans open CPN il faudra aussi ajouter l'adresse réseau de ce routeur WIFI

En effet vous allez récupérer toutes les données NMEA vitesse cap vitesse du vent etc ainsi que l'AIS sur votre tablette en WIFI marche nickel avec SAILBRIG et OPENCPN

....Après avoir câblé la sortie AIS de la VHF.

J'ai opté pour le Yakker reçu ajd. C'est de la taille d'une petite boîte d'allumettes.
Il y a trois plots de branchement, 12v GND et Rx.
J'en conclue qu'il n'y a qu'un seul fil du NMEA O183 à brancher sur RX une fois le 12 v branché où il faut brancher un deuxième mais lequel et où ?
Je n'ai pas trouvé l'info pourtant il me semblait l'avoir lu qque part.
Je vais installer ma VHF AIS et ce routeur sans doute cette semaine...

Damned c'est là que j'avais vu ce schéma !! J'ai plus ma tête.
Merci, je vais essayer de câbler ça avec ma GV 2200 je vous tiens au courant.

Ah oui Chronopost c'est la cata je confirme à eviter si possible, mais je l'ai reçu par la poste en main propre en une semaine environ.

Bonjour
Je viens de recevoir le yakker.j ai un doute car à l intérieur ça bouge
Et comme je ne serais pas au bateau avant fin mars ,impossible de contrôler si ça fonctionne
Ceux qui en ont déjà ont ils la même chose?
Merci

J'avance prudemment...
Ma VHF Standard Horizon GX 2200 est installée, MMSI entré, réception signal GPS OK. Apparemment l'AIS fonctionne.
Maintenant j'aimerai récupérer ce signal AIS pour l'envoyer sur mon iPad via le Yakker WIFI mais je ne sais pas quel fil brancher parmi les 6 ( gray, white, brown, green, yellow and blue) qui sortent de la VHF.
Ne voulant pas faire de bêtises j'ai envoyé un mail au fabricant, j'attends sa réponse.
Est ce qu'il faut alimenter en 12v ou c'est alimenté par le nmea ? Mystère..

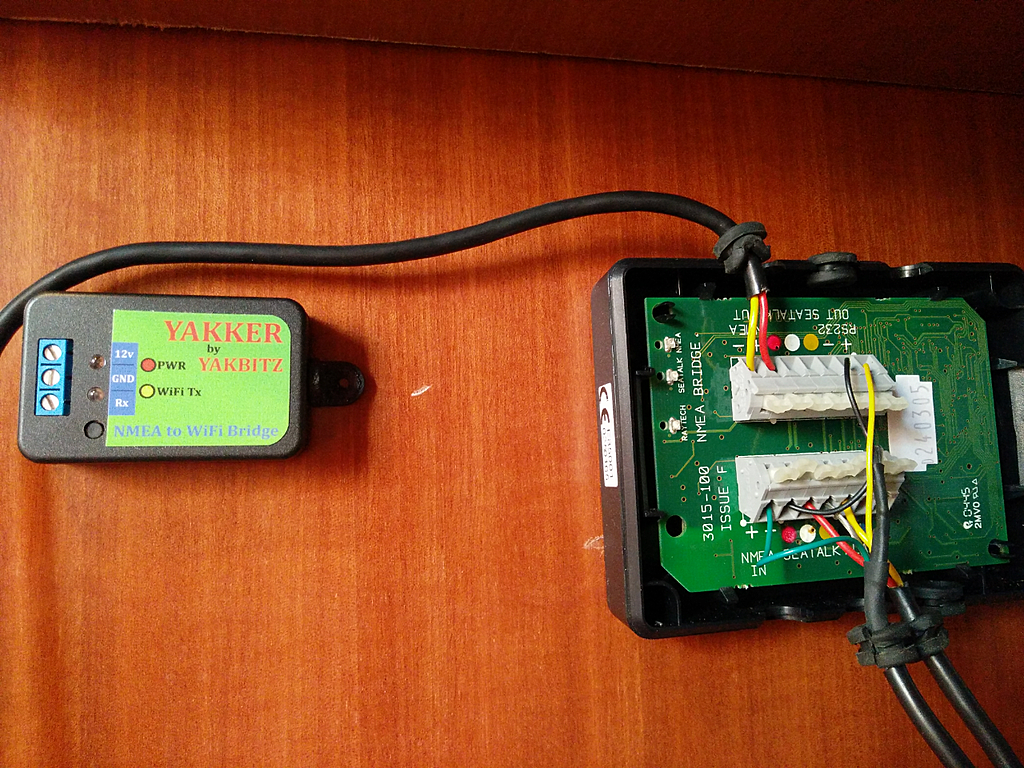

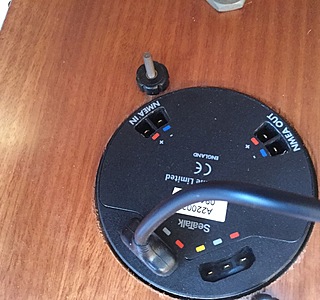

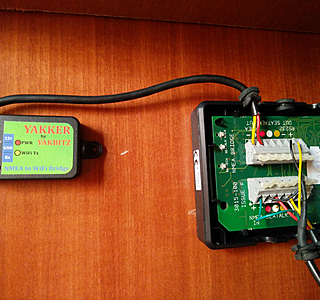

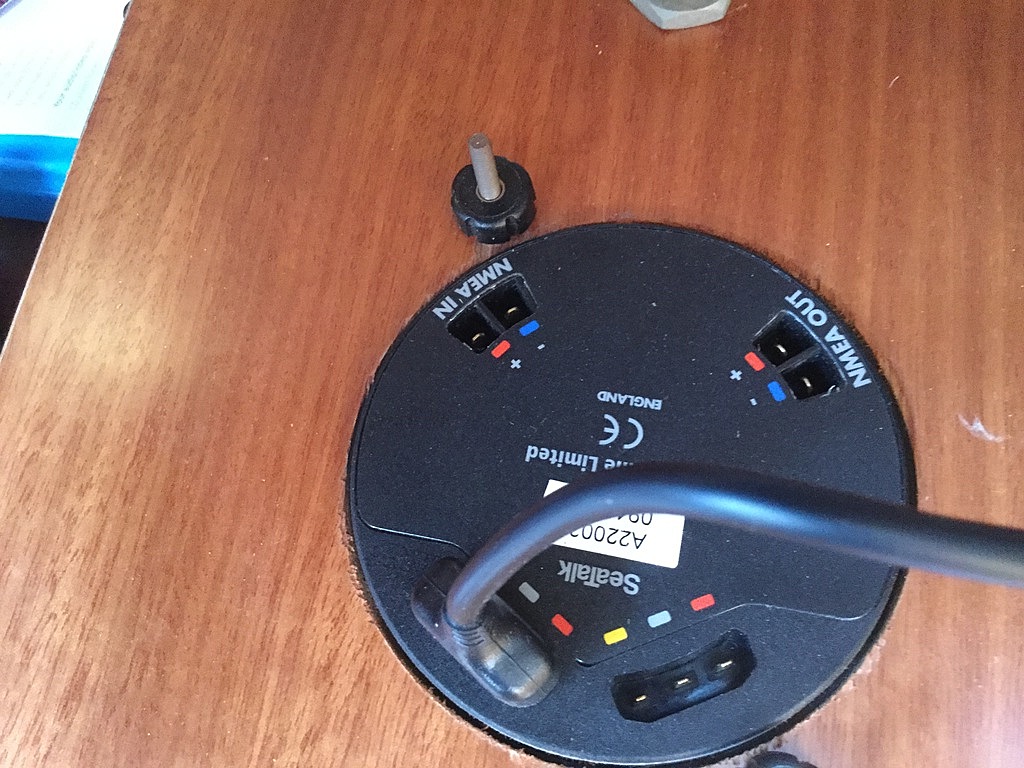

J'ai aussi un bridge NMEA - sea talk qui récupére les infos du traceur et du pilote, est-ce que je passe par lui ou pas :

Merci bil,

J'ai une réponse d'Australie ce matin (rapide les australiens)
La voici :

Hi Gilles, you can connect any NNEA 0183 compatible device to the Yakker, but you can only have one device connected at a time.

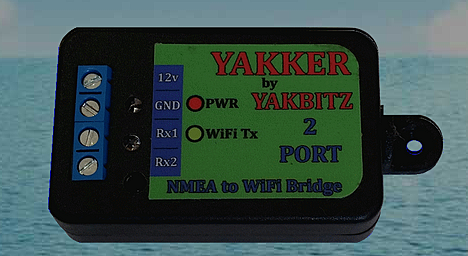

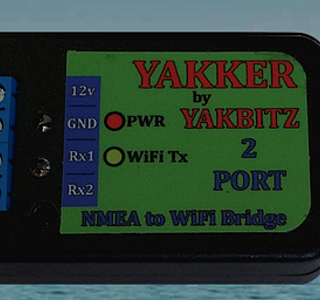

I do have a 2 port Yakker that you can connect 2 devices to.

I also have a 3 port multiplexer that you can connect 3 devices to. You can connect the Yakker to one of the outputs to get all the data to your WiFi devices.

Here is a diagram of how to connect the Yakker to your Horizon radio.

Pour le moment je vais connecter l'AIS sur le Yakker, je verrais plus tard si je met un multiplexeur pour avoir les autres infos sur la tablette.
Par contre il n'indique pas le même câblage que toi.

À suivre...

Pensée négative, livré ce matin...

Il faut que tu ailles dans les paramètres d'iNavx pour indiquer adresse IP, port et protocole UDP/TCP.

Vu, merci.
J'ai une ligne en bas qui s'affiche dans le menu "already connected" mais rien n'apparaît pourtant la navette Archipel V est à quai et sur ma VHF e la voie.

Et moi je suit tout ça avec intérêt car bientôt,je vais devoir faire la même chose.
Merci solent

Ce matin impossible de se connecter au Wifi yakker pourtant Le SSID est visible.
Je vous passe le relai, je quitte le bateau ajd ..

Bonjour,

Après pas mal de réglages je vous fait part de mes remarques afin d'aider les bricoleurs qui souhaites utiliser le "Yakker".

• A : Tout d'abord il faut absolument connaitre la vitesse de transfert des données de l'appareil qui est connecté (4800 / 9600 / 19200 / 38400).
  Cette vitesse doit être paramétrée sur le "Yakker".

• B : Avant d'allumer l'appareil qui sera connecté, il faut d'abord paramétrer le "Yakker".
  Pour cela, brancher le Yakker (lumière rouge allumée).
  Puis sur votre portable ou tablette allumez le Wifi et connectez vous sur le réseau "Yakker" avec le mot de passe "123456".

• C : Le paramétrage se fait depuis un navigateur internet en tapant directement l'adresse "192.168.4.1" dans la barre d'adresse (en haut).
  Il apparaît alors une page sur fond vert avec les réglages du "Yakker".

Trois zones de réglage sont possible à savoir :
--------- 1 : Cette zone permet de modifier le nom du Wifi (SSID) et son mot de passe. Si vous le modifiez il vous faudra utiliser ces nouveaux paramètres pour vous connecter au "Yakker".
--------- 2 : Cette zone permet les réglages pour envoyer les données vers un routeur. (perso je n'ai pas activé cette fonction pour envoyer mes donner vers mon logiciel de navigation).
--------- 3 : Réglez la vitesse de transfert de votre appareil qui envoi les données.

• D : Cliquez sur "Submit" et attendre au moins 10 secondes. Le Yakker redémarre avec les nouveaux réglages.

• E : Vérifier que vous êtes bien re-connecté en Wifi sur le réseau du "Yakker"

• F : Allumez votre appareil qui envoi les données. Le voyant vert doit s'allumer ou clignoter.

• G : Le réglage sur le logiciel de navigation se fait avec les données suivantes :

Mode : UDP
Nom : Yakker (si vous ne l'avez pas modifié)
Port : 2000

Je vous rappel que les modes d'emploi sont ici :

• Pour le "Yakker" sans le bouton RESET (situé sous le voyant vert) :
  1drv.ms[...]P4VwfSQ

• Pour le "Yakker" avec le bouton RESET :
  1drv.ms[...]aJCjBng

En cas de mauvaise manipulations le bouton "reset" (nouveau models) permet un retour à la configuration de départ en appuyant pendant au moins 5 secondes.

Bon courage à tous.

Guillaume.

Bonjour,
Une fois programmé, l'ordre d'allumage des appareils n'a pas importance.
Dernière chose que je n'ai pas indiqué dans mon mail précédent, le numéro du port à indiquer dans le logiciel de navigation (2000 par défaut) doit être identique à celui inscrit dans la page de programmation du "Yakker".
Guillaume.

Super et bravo pour ton efficacité, j'avais allumé la VHF en premier d'où le pb.
Je testerai ça bientôt.

Bonjour, j'ai également isailor et je veux recupérer les infos "profondeur et vent" via le seatalk (noir, jaune, rouge) j'ai pu aller sur le serveur via l IP j'ai juste modifié la force d'émission, cependant le voyant vert ne s'allume pas le rouge oui,
Pourriez vous m'aider svp ?

Par avance merci

Bonsoir
J ai honte mais bon.
Comment brancher le courant sur le yakker

Il faut amener du 12v, le noir sur le Grd et le rouge sur 12v. Tu peux te repiquer sur l'alim de la VHF avec un fusible c'est mieux.

Bonjour à tous,
Avez vous réussi à voir les cibles sur Inavix?
Avec le montage standard horizon, Yakker, Inavix.Est ce le Yakker clignote en vert franchement en UDP?

Pour l'instant je sèche. J'ai essayé sur W4D2 idem, pourtant j'ai bien le voyant vert qui clignote sur UDP.

Tu me dira comment tu as fait pour Weather4D?
J'um iPad air 2 à jour.

Sur le conseil d'Olivier Bouyssou j'ai décoché le SOG dans les menus capteurs.
Le pb d'alarme GPS venait de là.
Mais tjrs pas d'AIS sur la carte..

Hello à tous!!!
J'ai bien regardé tous vos commentaires....
Et heureusement qu'ils etaient la sinon impossible tout court!

Mais je viens de passer 5h: INFERNAL!!!! ( je veux juste avoir mes vecteurs collision avec un AIS matsutech)

Rien ne marche (aussi bien sur weather 4d que sur Open cpm!!!)
Je vous fais un rapport car je risque d'avoir besoin de votre aide.....
Ha!!! juste une info qui peut servir à tous: l adresse n est plus sur mon modèle (reçu la semaine dernière) :
192.168.4.1 mais 192.168.4.2 (deux).
J'ai vraiment tout essayé....
Bon je vous fais un compte rendu demain...
Philou

Nouvel essai et ça fonctionne même si on change d'appli. Il y a peut-être un conflit entre mon tél qui me sert de point d'accès et le Yakker.
Il y a aussi un temps de latence quand on lance l'appli avant que les cibles apparaissent.

Salut,

L'adresse avec le 2 change la donne bravo:

Le schmilblick avance.. ce matin le yakker est en forme j'ai mes cibles, je peux changer d'appli, changer de wifi, et ça fonctionne.
Par contre pour iNavx no way, Steeve m'en renvoie un car il y aurait un souci avec cette app.

A la place de RD je brancherai SD sur le Yakker.

Merci a vous....
Mais est ce que ma connexion est bonne?
Déjà Black Nav me signale un problème selon lui...
Le + et le - semblent bon...
(A ce sujet c'est normal de mettre le power - sur GND ?)
Ce serait
RD TXT qui ne serait pas bon sur RX...
Hum....

Merci a vous....
Mais est ce que ma connexion est bonne?
Déjà Black Nav me signale un problème selon lui...
Le + et le - semblent bon...
(A ce sujet c'est normal de mettre le power - sur GND ?)
Ce serait
RD TXT qui ne serait pas bon sur RX...
Hum....

Bonjour,

A la recherche d'une solution simple et économique pour disposer de l'AIS sur ma tablette et ISAILOR,

pensez vous que le Yakker couplé à dAISy AIS receiver pourraient fonctionner?

Merci pour vos réponses :)

Super BlackNAv!
je n'avais pas l'intention d'utiliser l'usb,
merci pour le complément d'info et le shéma :)

Merci black Nav!!!! J'essaye ce week end.....je branche SD sur RD????
Autre chose:
Le port est 'il bien 11101 pour tout le monde?....

Et sur open CPM on me demande la priorité (o/I)....c'est quoi la réponse? J'ai vu des photos d'écrans opencpm sur internet ou parfois il y avait des chiffres de type 5 ou 7...?
Pas facile de raccorder tout cela....
Philou

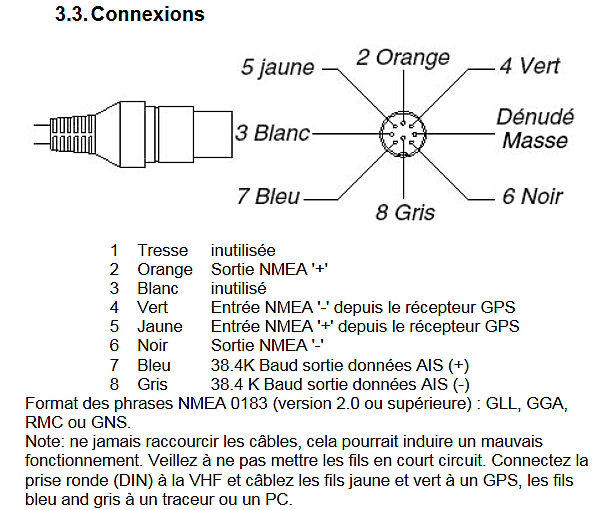

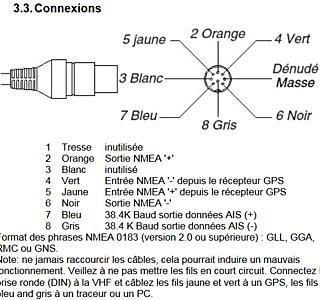

Si ça peut aider. Je suppose qu'il y a une norme de couleur pour les sorties.
Sur ma VHF le signal NMEA de sortie de l'AIS vers le Yakker c'est le jaune.

Heu....en relisant le tout j ai un doute:
Le moins.....c'est gnd (ground) fil brun....ou le fil noté power - qui part de mon aïs?
Moi j'ai branche le - et le + du faisceau aïs......mais pas le ground....
Peut être mes problèmes viennent de la?

Bon....après 3h de bagarre, rien ne marche....
J'ai bien le SD sur le RX...
Quelques questions:
Est ce normal des que je passe en wifi que l'on ne me demande plus le NB de bauds?
J'ai téléchargé plusieurs petits logiciels pour analyser le signal wifi.....
-1 j'ai une bonne puissance de signal (un peu normal je suis a 10 cms mais au moins je sais que le yakker émet.....
-2 quand je vais sur le VLAN (pour voir tous les réseaux wifi et se connecter dessus)...il affiche 54 Mbps
-3 j'ai télécharger un petit utilitaire qui analyse le débit du Yakker et il me met 0
Le logiciel marche car quand je lui demande d analyser chez moi ma box il me balance plein de graphe et de chiffre....
J'ai appuyé sur le bouton reste...et rien!
J'avoue que je ne sais plus trop quoi faire.....
Cela ne marche pas ni sur opencpm, ni sur sailgrib.....
????????????
Philou

Un mail de Steeve :

I bought an iPad and installed iNavx so I can help my customers better.

It is a nice app, but it is a bug in the software that every time you leave the iNavx or the iPad turns off you need to reconnect to the Yakker (or any other data source).

I have contacted their support department and they are aware of the problem and should have an update to fix it soon.

Au moins lui il se bouge et il investit, pas sur qu'iNavx soit aussi réactif.

Bonne nouvelle, j'en ai reçu un également chez moi mais je venais d'arriver sur mon bateau donc je n'ai pas pu tester.
J'espère que ça va fonctionner mais mon iNavx est à jour...
C'est vrai que Steeve est très réactif certains qui vendent des gros machins à des milliers voir des centaines de milliers d'€ devraient s'en inspirer.

Sinon je me pose une question annexe, comment utiliser la fonction serveur pour n'avoir qu'un seul point d'accès pour internet et le yakker sans devoir changer de réseau, sachant que j'utilise mon portable comme point d'accès wifi pour internet sur mon iPad.

Ça y est Yakker réinstallé et ça fonctionne sur W4D 2 et iNavx. Un peu difficile à démarrer sur ce dernier et je n'ai pas toutes les cibles que je vois sur W4D..
Pour l'adresse IP il faut bien sélectionner le N' qui se termine par 2.
Pas simple pour iNavx car malgré la MAJ de l'aide je n'ai pas les mêmes fonctions décrites.
On va pouvoir roupiller pendant les longues traversées.. :scie:
Ça m'a occupé vu que je suis coincé par la pluie sur mon ber, demain antifouling.

bonjour , pouvais vous faire un retour expérience
j'ai regarder sur le site il y a 4 modèle
1 Port NMEA to WiFi Bridge
2 Port NMEA to WiFi Bridge
Bi-Directional NMEA to WiFi Bridge
NMEA Combiner
J'ai ais em trak b100 NMEA 0183 qui et conecté au raymarine A57D
sur ais j'ai encore une connextion de libre et je pence que sur A57D qui a une connexion de libre

je voudrais avoir les info sur ipad en wifi et pc ais + gps
il y a également le groupe bg origine mais la je ne sais pas comment les connecter au raymarine ou ipad

Bonjour,
Au final, pour ceux qui ont eu déboires avez le Yakker, ça fini par fonctionner, ou vous avez abandonné ?
Merci

Idem pour moi, même config, ça fonctionne parfaitement... une fois lancé car c’est parfois difficile à démarrer.
Il faut décocher « réglage Nmea » puis cocher pour que ça démarre l’affichage sur l’iPad.
Avec W4D 2 il faut parfois relancer l’appli pour’que L’AIS s’affiche.
Avec iNavX je ne sais pas je ne l’utilise plus.
Je n’ai pas bien identifié la cause, mais en résumé il ne faut pas qu’il y’ait deux appli de navigation qui tournent en même temps et il faut laisser le temps aux données AIS de transiter via le nmea.
C’est une solution peu coûteuse dans cette config AIS depuis VHF et iPad.
Je regrette de ne pas avoir pris le modèle à deux entrées Nmea mais il faut que je revois mon réseau avec un routeur.

Il faudrait que tu prennes les signaux de sortie du Matsutech à l'oscillo, pour que l'on voit la tête qu'ils ont. Les chinois prennent souvent des libertés avec la norme RS422 (norme électrique sous-jacente à la NMEA0183).

bonjour a tous
je vais moi aussi recevoir mon yakker la version 2 entrées NMEA. Sur la 1er entrée je vais y mettre le signal de mon Em Track B100 et sur la 2ieme je voudrais y mettre les info de vent profondeur et vitesse de mon Systeme raymarine en seatalk. Je pense que je vais pas pouvoir les brancher directement mais est ce que je peux trouver un systeme pour traduire les infos et les envoyer sur le yakker??
Je cherche un systeme pas trop cher ou meme a construire moi meme ??
Merci d'avance au specialiste
Laurent

j'ai du raymarine ST60+ loch sondeur et anémo

Est il nécessaire d'acheter un yakker ou tout autre appareil ?

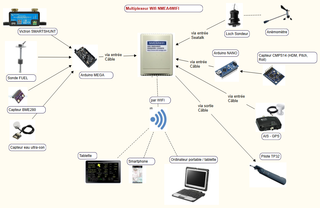

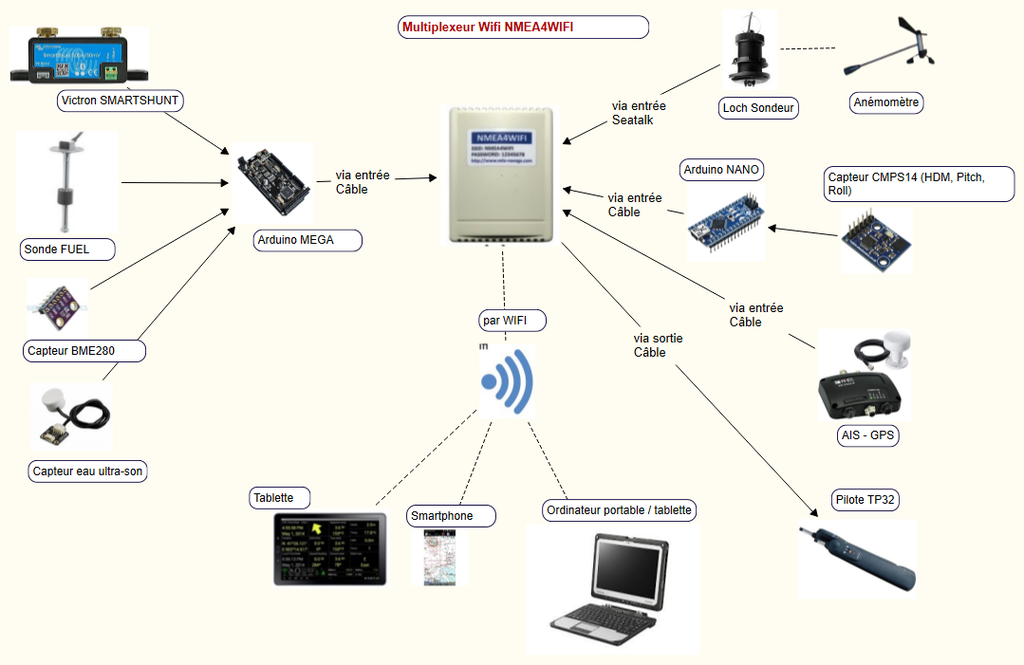

Nous avons besoin d'un réseau wifi local et d'un logiciel de gestion des données NMEA.
- Pour créer un réseau WIFI local, un appareil très simple suffira : Votre smartphone en mode "Partage de connexion". Mais cela peut aussi être un RPI3 avec OpenPlotter, ou votre PC s'il tourne sous linux Ubuntu ou votre terminal Androïd (Smartphone ou Tablette), s'il est capable de créer un réseau local de type partage des données.
- Le logiciel de gestion des phrases NMEA, qui assurera le tri en réception et l'aiguillage en émission : OpenCPN.

opencpn.shoreline.fr[...]aux.htm

Serai également intéressé par le yakker mais j'ai un réseau nmea 2000 et Steve m'a confirmé qu'il faudrait que je l'associe à un convertisseur bidirectionnel nmea 2000 à 0183
Du coup, je suis tombé sur ce produit mais je n'ai pas trouvé d'information à son sujet sur le forum:
www.yachtd.com[...]ay.html

Bonjour,

Après avoir recommandé à un ami le Yakker (1 entrée 1 sortie) on s'est rendu compte que le modèle 2 entrées aurait été plus adapté à son installation.
J'en ai parlé par mail à Steve DALE le boss de Yakker , il n'a pas hésité, il lui propose de lui échanger...

Je tenais à souligner la qualité du service après vente de cette société.

Bonjour, j'ai acheté le module Yakker et je pensais que la connexion serait plus simple. Je ne suis pas un champion de l'élec. aussi j'ai dû commettre des erreurs dans mon branchement. J'ai imaginé connecté mon Yakker sur le câble de mon AIS Raymarine 650. J'ai pris le + pour le Power+ du Yakker, le - pour le Ground du Yakker et le fil des données NMEA sortantes en 38400bauds pour le RX du Yakker. Les phrases NMEA commencent toutes par AIVDM... et je ne récupère pas de données sur mes appli. Or je vois qu'il y a sur la sortie NMEA 38400bauds un + et -, le - doit-il être utilisé ? J'ai aussi essayé de prendre les données sur ma sortie NMEA de VHF, là les phrases commencent par GP…, j'ai quelques données mais il me manque loch et sondeur, ce qui manque donc d'intérêt. Si vous avez des suggestions pour m'aider, je serai sympa. Boon dimanche

Bonsoir,
Après échange par mail avec Steve (le concepteur) sur mon installation existante, j'ai acheté le package : Yakbak (envoi en wifi bidirectionnel), Yakmux (multiplexeur) et SeaYak (transforme le signal Seatalk en nmea) et c'est parfait et beaucoup moins cher que d'autres appareils qui font la même chose pour... 4 fois plus cher.
Fonctionne parfaitement avec Weather4d.

@Watarka,
J'ignore le prix de tes 3 modules, mais mon unique et seul multiplexeur permet de faire la même chose... 1 appareil au lieu de 3, c'est mieux non?

Par exemple :je dois connecterle fil orange sur le RX du premierport du YAKKER ?

allez je donne un de mes liens :
www.ebay.fr[...]7337320

site de la personne qui les fabrique

www.vela-navega.com[...]rum.php

ou celui-ci 4entrees (avec possibilté 1 seatalk) et une sortie (nmea0183) : (a réalisé soit mème)
www.vela-navega.com[...]pic.php

PS : dans le dernier une petite erreur il y a sur C4 (1nf) qui est a supprimé. Et une autre erreur sur la sortie du Max485.

Si j'avais su j'aurais pris du Portugais et pas de l'Australien !...

Le rapport qualité prix est vraiment top.

www.ebay.ie[...]9593242

Bonjour à tous...

Je remonte ce fil :
J’ai connecté mon yakker sur le bateau, il a tout de suite fonctionné. J’ai pu recevoir ma position sur Opencpn, et afficher les trames nmea sur prévues sur le panneau de configuration (au passage, chez moi, il est accessible à l’adesse 192.168.5.1, c’est ce qui m’a fait le plus galérer car l’adresse que j’avais était fausse).

Deux soucis toutefois :
1)Maintenant, le yakker se connecte et se déconnecte toutes les 10 secondes environ. Je ne comprends pas d’où peut venir le problème. Panne du yakker ?

2)Je récupère le NMEA de la VHF AIS, mais je n’ai pas réussi à voir les cibles AIS sur opencpn.

Si vous avez un conseil, je prends, merci !

pour info : fr.aliexpress.com[...]olesale
ça fonctionne parfaitement

Je pense que notre ami parle du pont RS485-WIFI ELFIN-EW11 à 18€ !!!

C'est l'équivalent du YAKBAK avec 1 entrée et 1 sortie que j'ai payé 97€ avec la TVA et les frais de port...

Ou du NMEA2WIFI du Portugais qui coute 47€ TTC livraison gratuite.

En attendant, l'installation fonctionne parfaitement chez moi.

Le GPS et l'AIS de la VHF RT750 arrivent parfaitement sur qtVlm via le YAKBAK.

Super ce petit multiplexeur. un prix très intéressant.
Sur quelles connexions branche t on les entrées NMEA, je ne vois pas l'info sur les photos ?

Exact, merci.
Je continue mes investigations : entre les versions TH et SMD il n'y a que les leds de controles en plus ou d'autres subtilités ?
Le descriptif parle de Wifi2 et wifi4. JE ne vois pas de wifi2 sur Ebay, que conseillez vous ?

Merci, le 2 doit me suffire, j'ai juste à envoyer le flux NMEA du MFD vers un smartphone

Vérification faite, le modèle que j'ai acheté à Luis à l'époque est le NMEA4WIFI XL - 4 x INPUT NMEA 0183 TO WIFI MULTIPLEXER WITH SEATALK INPUT, simplement parce que, n'y connaissant pas grand chose, , je préférais pour quelques euros de plus celui qui semblait le plus complet. Et donc, comme écrit plus haut : un paramétrage assez simple avec un pc, deux fils pour le 12v, deux autres pour le NMEA et pouf, c'est fait. Peut être dans mon cas (de mémoire, car je ne suis pas sur mon bateau) deux autres fils NMEA pour l'AIS, qui a un parler spécifique. De toute façon, c'est prévu pour.

Avec ce genre de pont wifi tu peux même envoyer un WP au pilote automatique depuis ton smartphone et OpenCPN.

C'est vraiment cool !

Et notre Portugais est un navigateur.

C'est pourtant bien Luis qui vend sur Ebay ?

Il y a la commission d'ebay...
