[NKE ancien] Gyropilot 1 -Recherche manuel et méthode de test

Bonjour à tous
Je viens de récupérer un vieux gyropilot 1.
Je pars donc en recherche de documentation pour l'installer (câblage) et l'utiliser, d'une prise genre "mini DIN", de l'usage du bouton (reset ?) situé sur la carte électronique, et, SURTOUT, d'une méthode pour le tester.
Idée : une ampoule de voiture sur la sortie, le compas et le contrôleur gyrographic sur le bus, tourner le compas et voir ce que ça donne ?

L'équipage
BMayer (LauBen)BMayer (LauBen)
01 août 2016
BMayer (LauBen)BMayer (LauBen)
01 août 201616 juin 2020

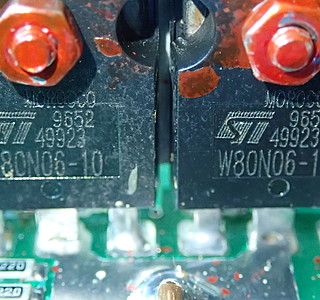

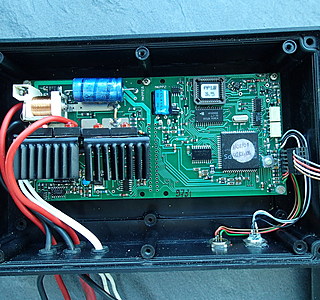

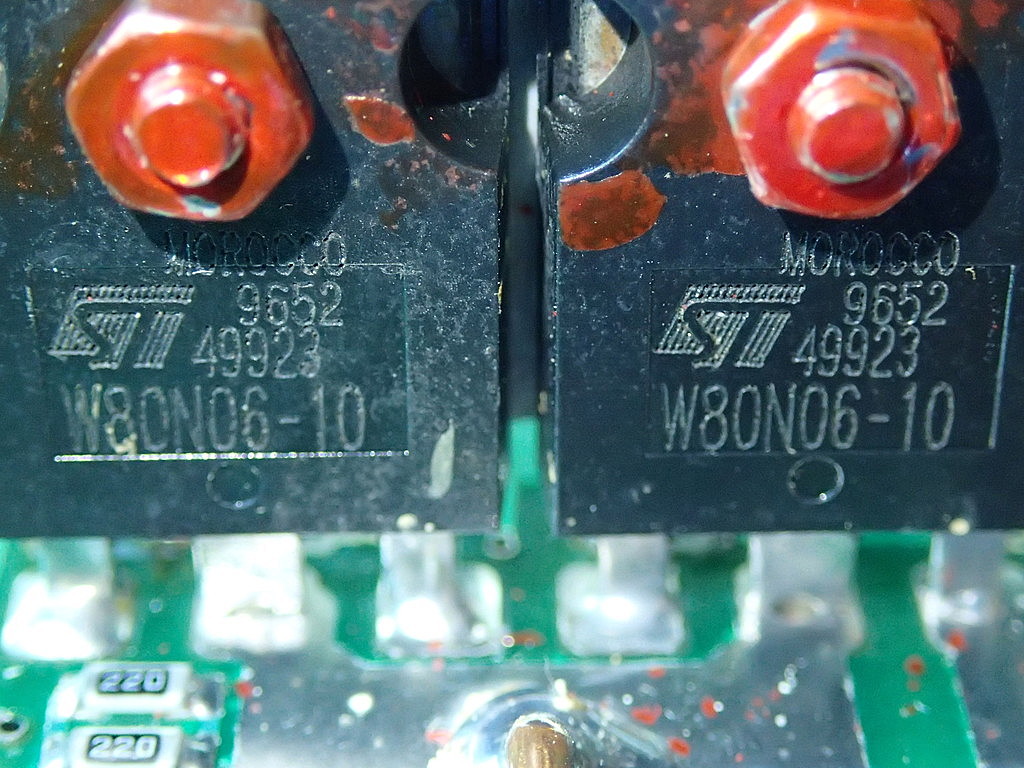

Photo de la bête, et des transistors de sortie.

Répondre
(MOBY)(MOBY)
01 août 201616 juin 2020

Bonjour,
C'est assez succinct!
Gégé

FR_-_notice_utilisateur_-_Gyropilot_Calculateur_avec_gyrometre_integre.pdf
Répondre
BMayer (LauBen)BMayer (LauBen)
01 août 2016

Merci G
Toutefois, c'est la doc du 2 ...

Répondre
(fanchsf)(fanchsf)
02 août 2016

je dois avoir mais il faut que je cherche ...

Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 2016

Merci Fanchsf, je trépigne d'impatience. :-)

Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 201616 juin 2020

Tout chaud reçu, la doc du gyropilot 1 !

NKE_Gyropilot1-_90-60-087-000_UTI.pdf
NKE_Gyropilot1-_90-60-087-000_UTI.pdf
Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 2016

Aïe, Aïe, Aïe, il manque des illustrations !

Répondre
(MOBY)(MOBY)
02 août 2016

Ah oui, je me suis gourrationné de fichier!

Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 2016

Moby : Comment dire ; bis repetitat ;-)
Je ne sais pas d'où vient cette doc, mais ce n'est pas celle du gyropilot 1, beaucoup plus ancien que cet équipement.

Répondre
(MOBY)(MOBY)
02 août 2016

Excuses, je n'avais pas vu que tu avais reçu les fichiers, j'ai repris ce file après une interruption téléphonique!

Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 2016

Question annexe : Ce modèle ancien de pilote est un NKE de la génération topline. Peut-on bien le contrôler par un afficheur gyrographic ?

Répondre
HerverHerver
02 août 2016

Salut
Si c'est du topline, je dirai oui. Mais tu n'as pas une photo explicite de ton boîtier ?

Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 201616 juin 2020

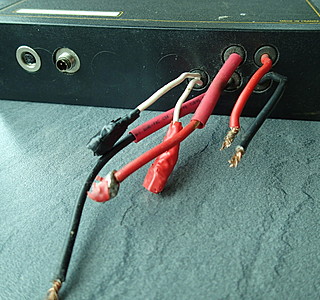

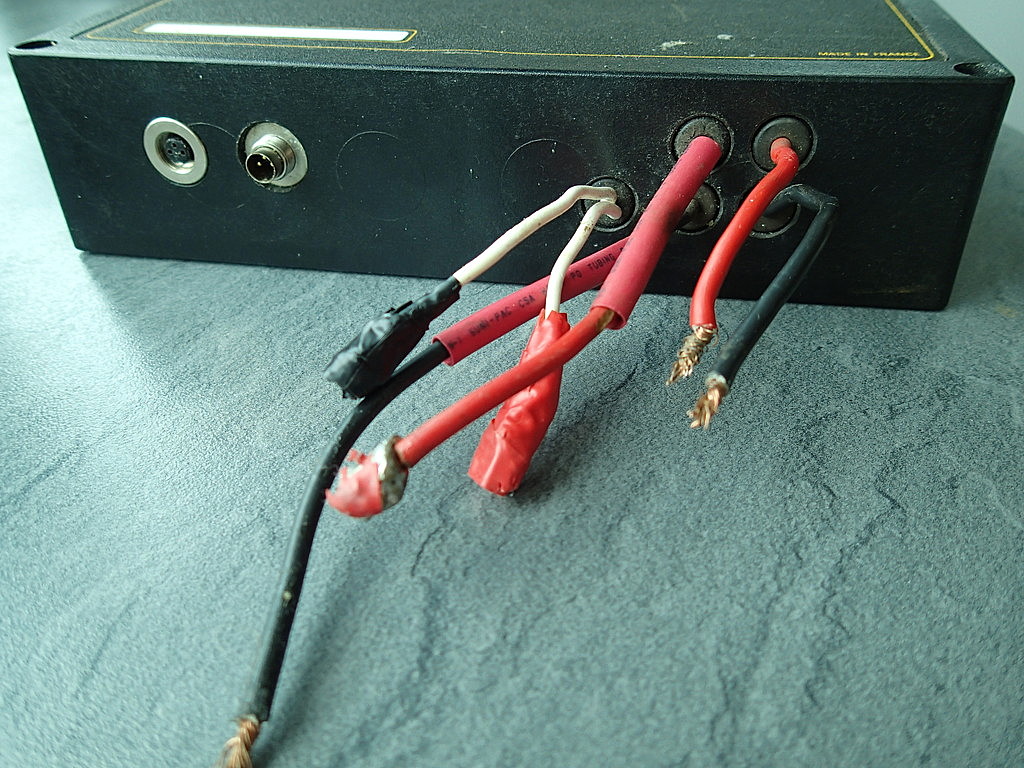

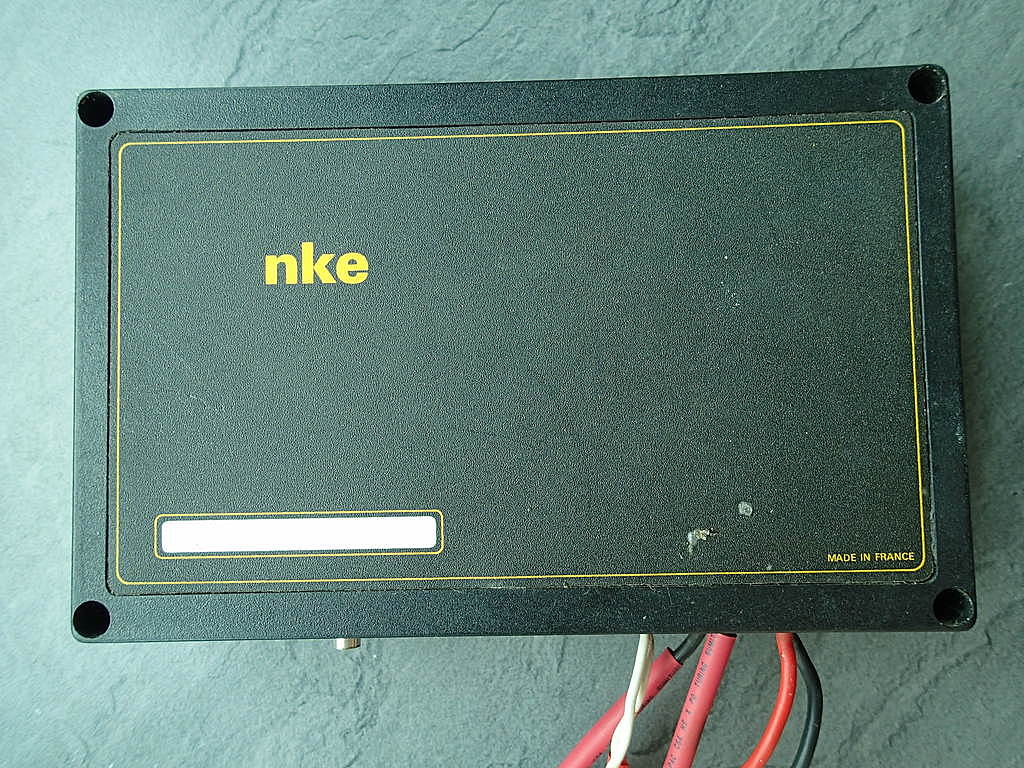

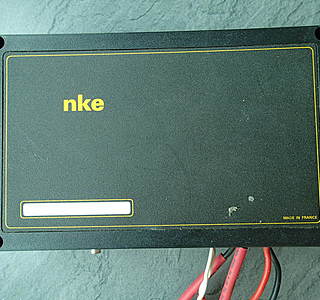

Je te fais ça de suite. Tu va être déçu, c'est une "boite noire"

Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 2016

Et hop !

Répondre
BMayer (LauBen)BMayer (LauBen)
02 août 2016

Question subsidiaire ; Quelqu'un aurait-il vu fonctionner ce pilote 1, ancien, avec un afficheur contrôleur "gyrographic", moderne ?

Répondre
JCM2LJCM2L
30 mars 2024

Bonjour,

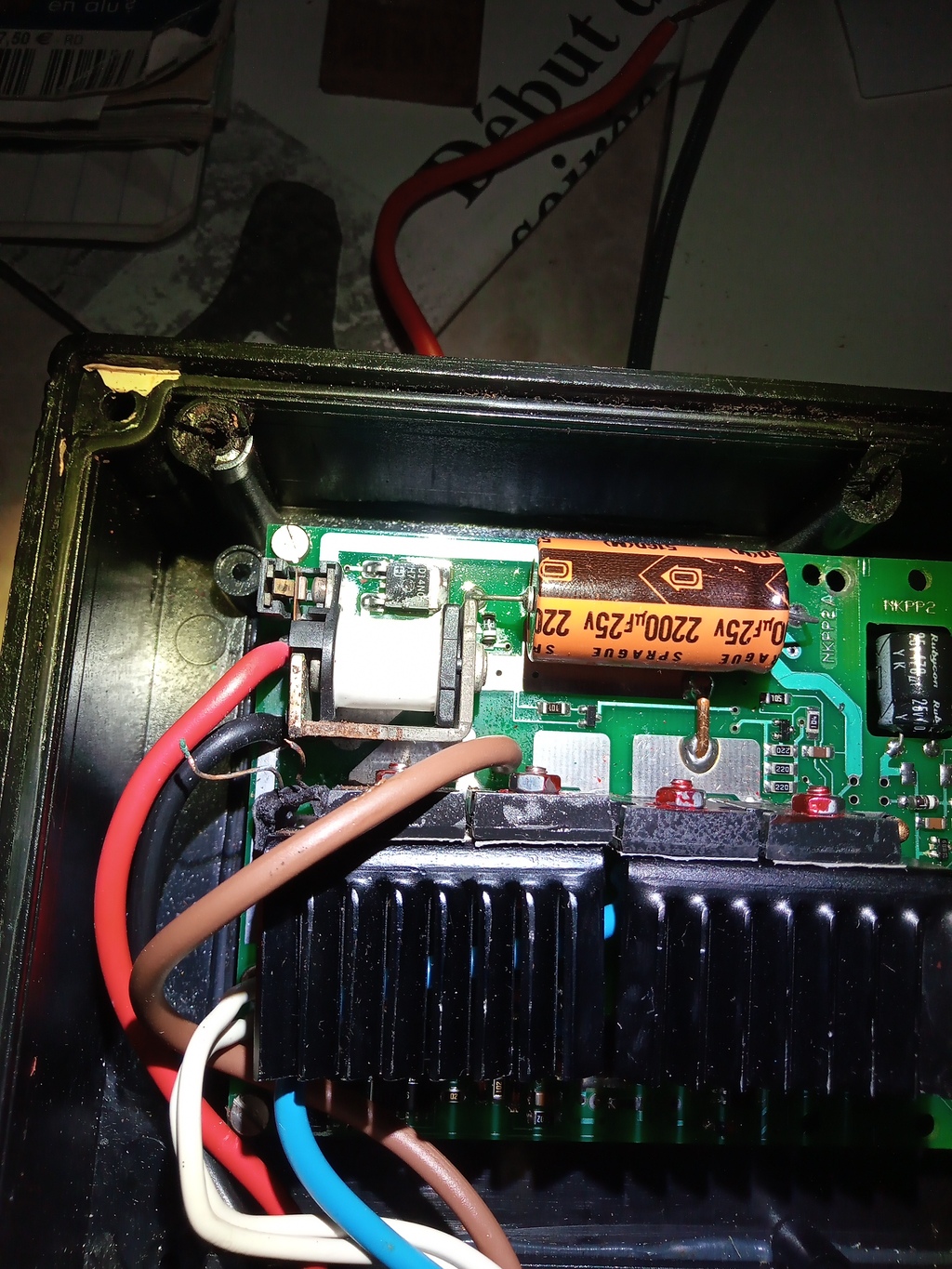

Je déterre ce fil parce que j'essaie de remettre en route mon pilote NKE. J'ai une erreur 16 ce qui veut dire problème de connexion électrique. J'ai tout vérifié et tout semble bon sauf sur la carte mère. Entre la bobine et les transistors il y a deux fils qui ont chauffés, leurs gaines ont fondus et ils ne sont reliés à rien. Si quelqu'un sait a quoi devrait être relié ces fils, ce serait génial !
Sinon je verrai avec le sav de NKE mais je suis un peu pressé.
Bon week-end à tous
Jérôme

Répondre
