montage solaire

Bonjour,
Je n'ai pas trouver de réponse en cherchant sur le forum donc je viens poser ma question.
Je souhaite installer 2 panneaux solaire rigide de 380W chacun pour alimenter deux batteries LiFePo4 de 200A.
voici ma question est-il préférable de faire un panneau une batterie ou de les couplés?
Je trouve tout et son contraire en cherchant sur internet.
Merci de votre aide

L'équipage
#lifepo4#panneau#solaire#montage#aide
kentin-44kentin-44
27 août 2021
mocitoomocitoo
27 août 2021

Ouh le menteur, il n'a pas cherché du tout....... :-)

kentin-44:Si mais on lit de tout alors je voulais un retour d'expérience·le 27 août 2021 16:13
Ajouter un commentairePublier
kentin-44kentin-44
27 août 2021

J'ai reçu un devis il y as deux panneaux solaires et deux mppt,alors que moi j'en aurai mis un seul.

Fabien83Fabien83
28 août 2021

Bonjour,

si les deux batteries constituent le parc servitude, à priori elles seront en parallèle donc faire "un panneau une batterie" n'a aucun sens physique.
La solution idéale est celle proposée dans le devis, soit un MPPT pour chaque panneau, les MPPT reliés aux batteries qui sont en parallèle.
La solution économique est de mettre les deux panneaux en parallèle ou en série sur un seul MPPT (en parallèle ça risque d'être compliqué vu la puissance de panneaux).

kentin-44:Merci de ton retour constructif, je pense que je vais privilégier la solution 2 MPPT avec les batteries en parallèle·le 28 août 2021 09:16
Ajouter un commentairePublier
Vile-coyoteVile-coyote
28 août 2021

salut kentin,

tu fais simple, 1 régulateur par panneau, c'est l'assurance de produire en permanence au moins sur la moitié de l'installation, en cas de panne.
1 seul régulateur c'est le risque de la panne totale.
pour ton projet, un minimum de sécurité est a envisager ;-)

pour info de petits rappels

  • pour le dimensionnement des câbles qui est très important :

regarde le petit tableau joint ci-dessous
section de cable en 12v selon longueur

en 380W c'est environ 35 ampères max en pointe
en 760 c'est le double.... et plus c'est gros et plus ca coute cher au mètre.
l'avantage du MPPT c'est que la tension entre le panneau et le régulateur est plus élevée cela réduit considérablement le courant qui passe dans le fil,
il faut étudier avec attention les panneaux pour connaître leur tension idéale de fonctionnement.
il ne faut donc pas choisir des panneaux 12v !
=> c'est la valeur de courant max du panneau qui déterminera la section du fil entre le panneau et le régulateur.
=> par contre coté liaison régulateur batterie, pas le choix, ce sera donc des gros câbles.

=> plus la distance entre le régulateur et la batterie est faible, et moins ca coûte cher et moins il y a de pertes !

kentin-44:Merci, tableau très instructif, sur mon devis les fils était en 6mm mais je dois bien mesurer la distance car cela me paraît un peux juste.Je comprends pas ta phrase " il ne faut donc pas choisir des panneaux 12v !"?·le 28 août 2021 09:24
kentin-44:Ok je suis long a la détente avec des panneaux 24v les câbles seront plus petit et a la sortie du MPPT la tension sort en 12V donc plus gros câble·le 28 août 2021 15:54
Ajouter un commentairePublier
kentin-44kentin-44
28 août 2021

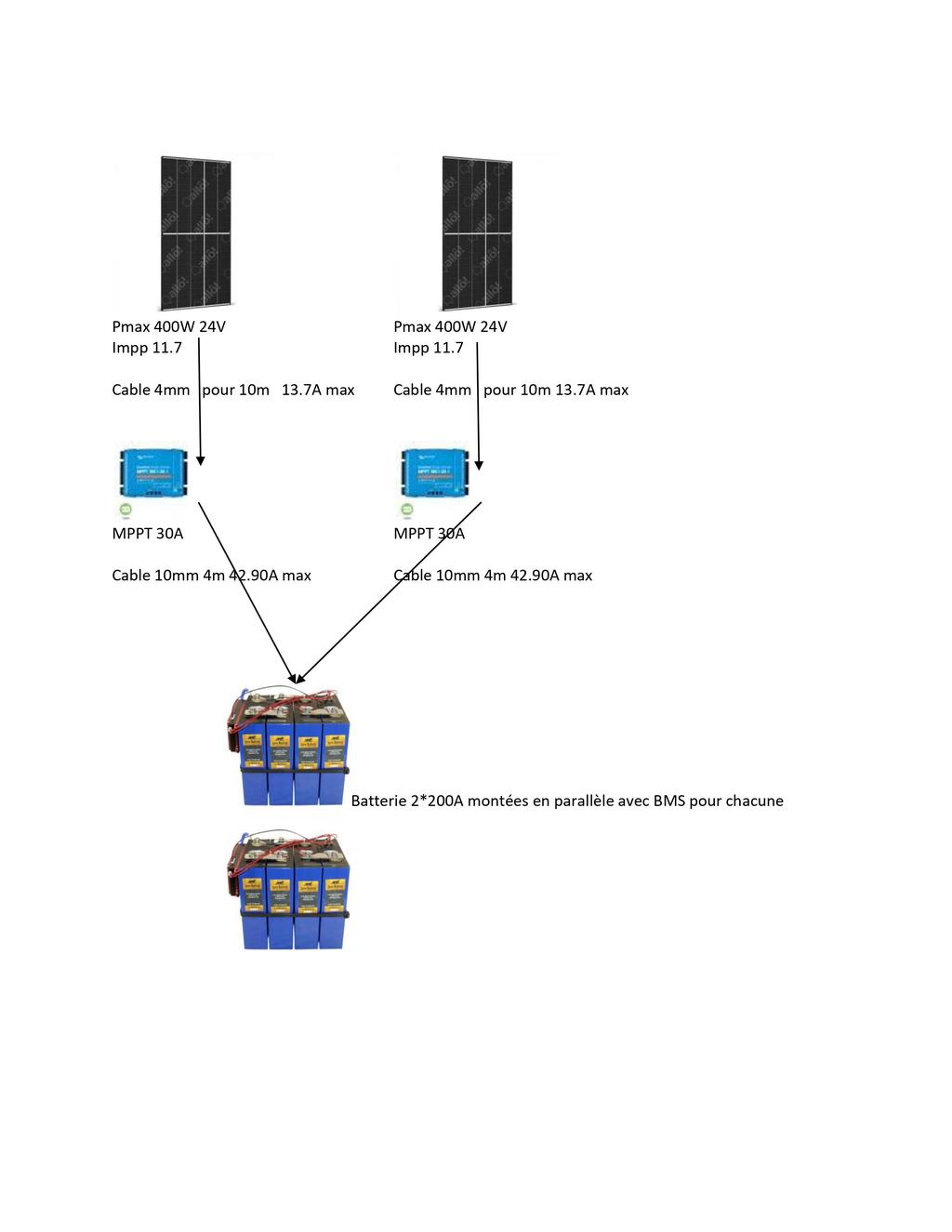

voici un schéma du fait de vos retour merci de me dire si des modif sont a prévoir

sterwen:Cela ne fonctionne pas, on ne" peut pas avoir 2 MPPT couplés en sortie.·le 29 août 2021 09:14
kentin-44:J'ai lu sur le forum plusieurs post qui dise que l'on peut mettre autant de mppt que l'on veut sur une même batterie·le 29 août 2021 09:22
j-y.guitton:Ah bon, pourquoi ?·le 29 août 2021 09:23
Fabien83:Bien sûr que ça fonctionne ! ·le 29 août 2021 09:31
Ajouter un commentairePublier
Vile-coyoteVile-coyote
29 août 2021

kentin question sur les panneaux,

pourquoi des panneaux 24V ?
je sais que les Victron ont des limitations sur le nombres de cellules, mais pas sur la tension,
y'a pas moyen de monter des panneaux en 35V ?
ca diminue d'autant les pertes en lignes, et la section des cables
en général en grandes puissances ce sont des panneaux en 35V ou plus

sterwen:La tension max des panneaux dépend de leur puissance et les panneaux "24V" cela n'existe pas.·le 29 août 2021 09:05
sterwen:Si je prends un panneau Victron 360W, la tension de sortie à la puissance max est de 36V et la tension en circuit ouvert 47V·le 29 août 2021 09:12
kentin-44:Donc ces panneaux solaires 24V ils font combien? allo.solar[...]ar.html ·le 29 août 2021 09:16
Fabien83:La tension max des panneaux dépend du nombre de cellules en série, pas de la puissance ! Les panneaux dits "12V" ont 36 cellules en série et les panneaux dits "24V" ont 72 cellules en série. A puissance égale, une tension de panneau plus élevée permet en effet de réduire la section des câbles. ·le 29 août 2021 09:38
Vile-coyote:alors il existe tellement de tension en panneau solaire, que je ne m'imposerai pas d'annoncer que les panneau 24V n'existe pas, on trouve a peu près de tout, des 12,15, 18,20,24,30, 36,54, 60, 72 cellules, et j'en passe, avec des tensions qui évolue pas forcément avec le nombre de cellules.certes on parle régulièrement de 36 et 60 et 72, mais l'industrie à cela de magique, de créer ce que le client souhaite. m'enfin ce n'est que mon avis ;-)·le 29 août 2021 13:19
Fabien83:Oui c'est pour cela que je citais les panneaux "dits 12V" et "dits 24V". Ces panneaux peuvent se monter avec régulateur PWM sur parc 12V et parc 24V. Si le client souhaite monter un panneau avec régulateur PWM sur batterie 12V, l'industrie magique fait tout à fait bien de lui proposer un panneau dont la tension sera un peu au-dessus de 12V et pas à 24V ou autre. Avec un régulateur MPPT par contre, peu importe la tension en sortie du panneau tant que celle-ci est dans la plage acceptée par le régulateur.·le 29 août 2021 13:31
sterwen:C'est vrai que ma réponse disant qu'il n'y a pas de panneau "24V" est réductrice, car la tension varie de toute façon avec l'exposition et que ce qui est important c'est la tension à la sortie du MPPT. C'est qu'il y a encore des régulateur PWM, mais je n'en vois pas vraiment l'intérêt vu le cout minime des MPPT maintenant.·le 29 août 2021 20:52
Ajouter un commentairePublier
Vile-coyoteVile-coyote
29 août 2021

et je rajoute un détail,
pour la longueur de cable il faut compter aller + retour,
donc si la distance entre panneau et régulateur est 10m il faut compter 20 :-(

kentin-44:Merci, j'avais vu mon bateau est grand mais pas 10m entre les panneaux et le mppt ;)·le 29 août 2021 09:17
Fabien83:Un article utile pour le calcul de section des câbles. Tu as les formules donc tu pourras calculer au plus juste en fonction de la tension à puissance max (Vmp). Un article utile pour le calcul de section des câbles. www.multicoquespratique.fr[...]ls.html ·le 29 août 2021 09:42
Ajouter un commentairePublier
jerome1966jerome1966
29 août 2021

Mon expérience âpres 2 été
2X100W et une batterie de 100W LiFePo4 un MPPT
Panneau en serie.
Actuellement la batterie est charge a bloc a 13h
Si je devait modifier mon installation je mettait une batterie de 200W LiFePo4.
Sa permettait de prolonger la dure de vie de la batterie et avoir du courant a gogo

Fabien83:Tu veux probablement dire 100Ah et 200Ah au lieu de W ?·le 29 août 2021 18:40
