montage seaview pod sur barre inox/cockpit

Bonjour

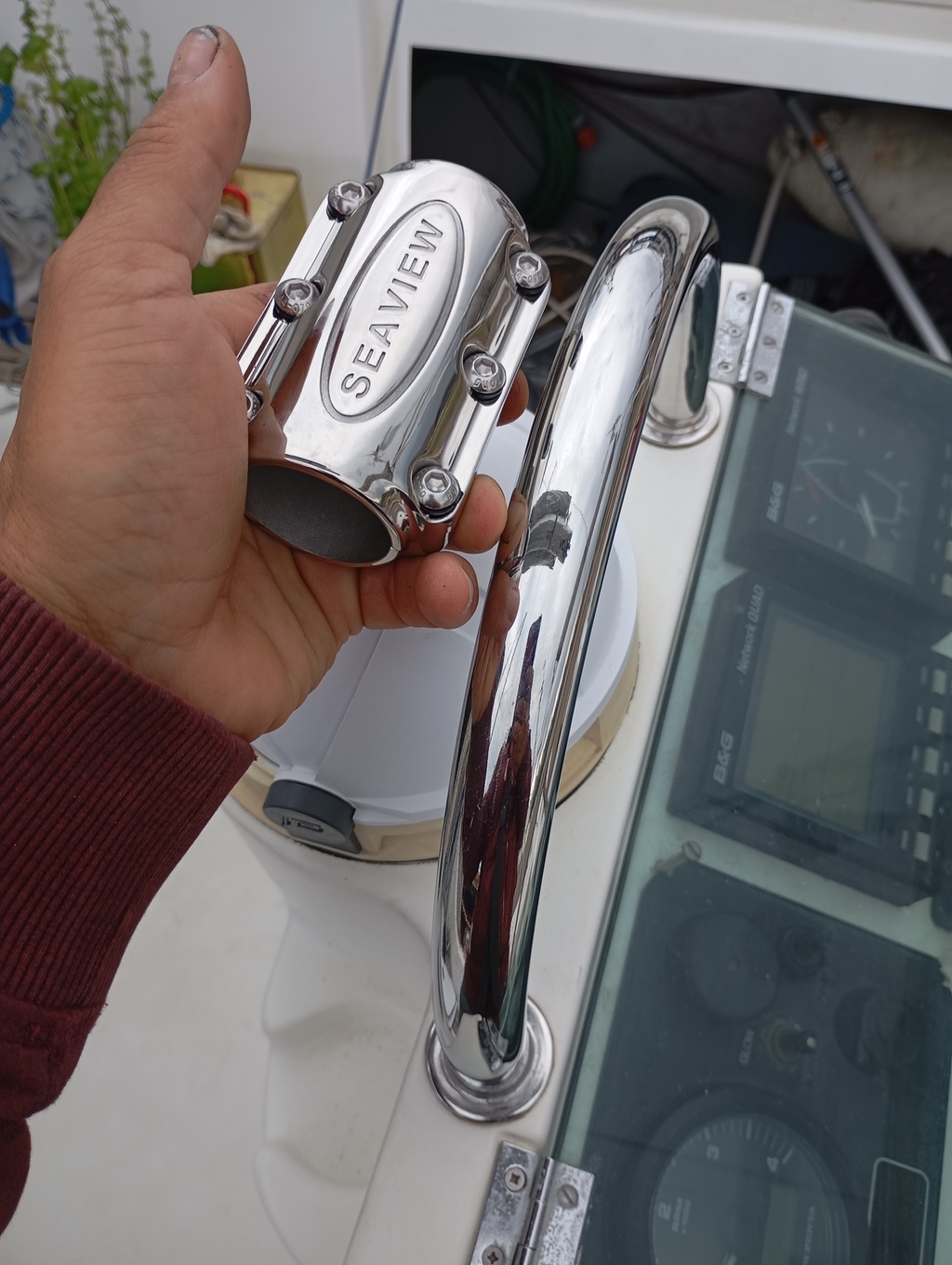

Je viens de recevoir un support seaview sp3s1 pour traceur. Le montage est prévu sur la barre arrondi en inox devant le compas central du cockpit. Dans la notice il est indiqué de percer la barre en inox pour le passage de câble et la fixation du support.
Le problème est que si je passe les câbles dans la barre en inox, ils ne peuvent plus sortir ensuite, car cette barre est bouchée par les deux gros écrous de qui la fixent, comment faites vous pour adapter correctement cette instruction?

merci

L'équipage
#seaview
ChtiVoyageurChtiVoyageur
5j
delices2delices2
4j

Bonjour,

"car cette barre est bouchée par les deux gros écrous de qui la fixent"

J'en déduis qu'il s'agit d'écrous borgnes, que l'on peut remplacer par des écrous.
Ma déduction est-elle fausse ?
Une photo d'un ecrou ?

ChtiVoyageur:Bonjour , je me suis mal exprimé, la tige est bouchée en bas par sa fixation qui est une tige filetée intégrée et non amovible·le 23 sept. 11:09
Ajouter un commentairePublier
ChtiVoyageurChtiVoyageur
4j

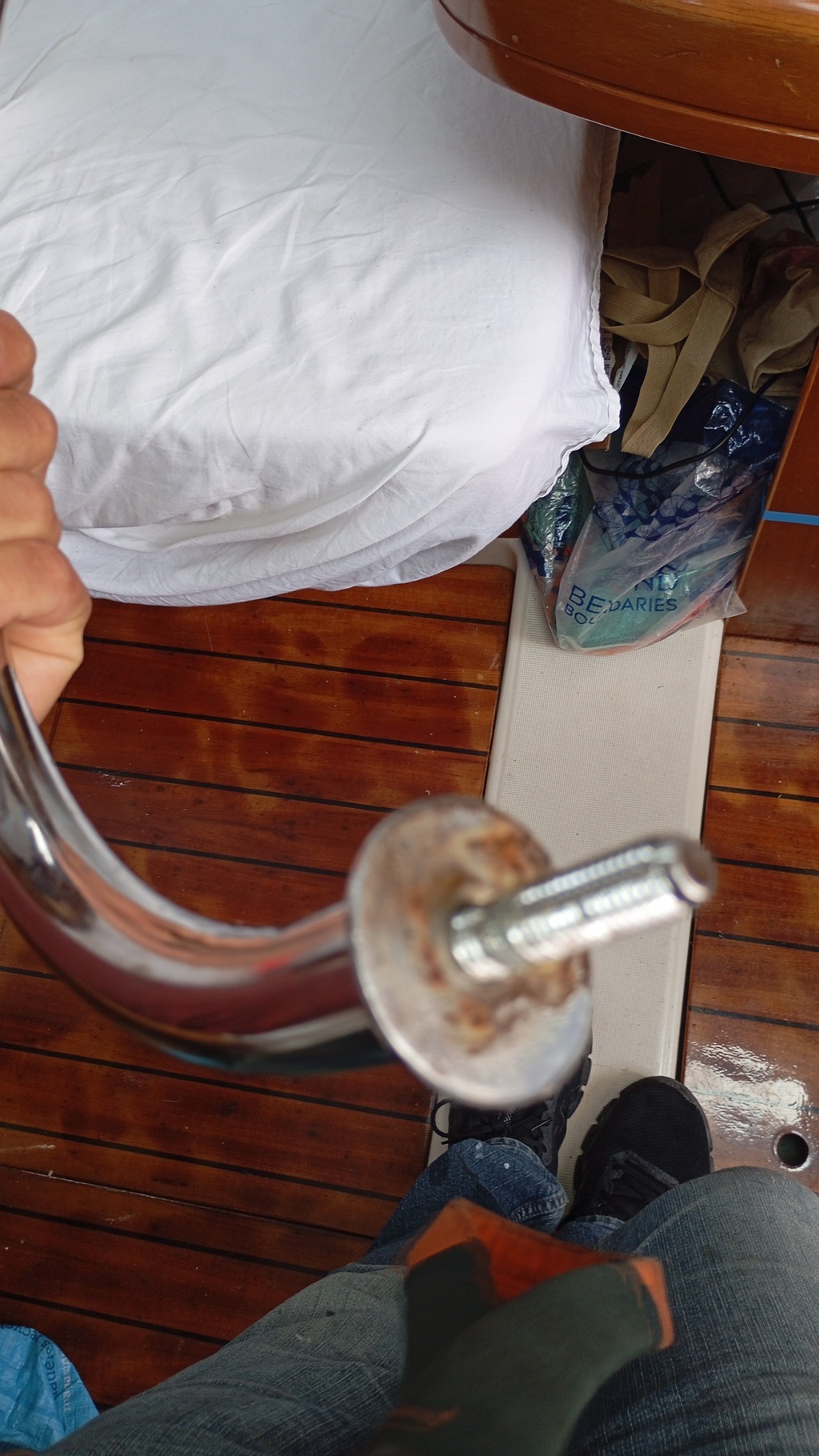

Voila la barre filetée, en photo, en plus le filetage
Est plus etroit que l'embout Nmea

Salvetat:A cout mini ...tu supprimes cet axe et 3 vis dans la collerette A cout ++ ... tu usines ton axe filete ( soit une saillie pour y glisser ton cable , soit un percage de ton axe )Et tu utilises la piece de seaview·le 23 sept. 13:51
Ajouter un commentairePublier
delices2delices2
4j

Je ne vois que cette solution : passage par l'extérieur le long du tube avec des colliers,suivi par un trou avec passe-fil à côté d'un trou de ce tube.

D'autres intervenants auront peut-être d'autres idées...

philthecatphilthecat
4j

Un trou au sommet de la courbe du tube inox, et un autre trou (avec un petit passe-câble) à la base d'une des deux jambes inox. Ce sera facile à réaliser, et plus élégant que des colliers.

ChtiVoyageurChtiVoyageur
4j

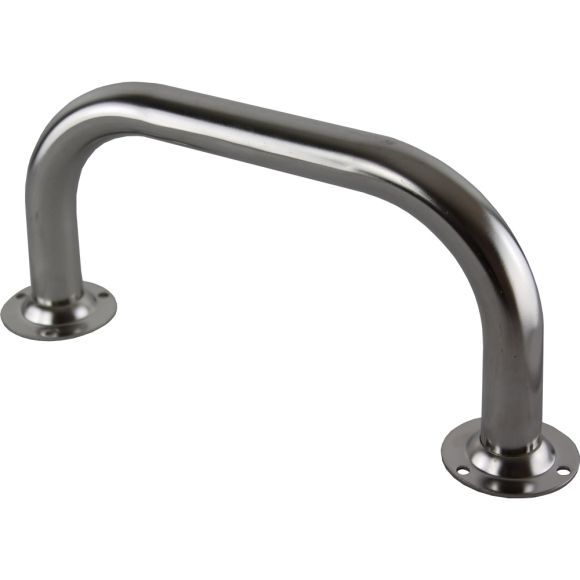

Ou je remplace ma barre inox par une creuse comme ça

Salvetat:Tout à fait ....plus 6 vis inox ..·le 23 sept. 14:10
Ajouter un commentairePublier
