Montage électrique étonnant. Pouvez vous m'éclairer ?

Bonjour.

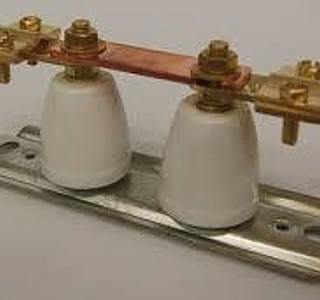

Ce me semble bien être un shunt de mise à la masse.
En batiment ce modèle est couramment utilisé (voir photo. ;-)

Bonjour.
Les fils bleu et vert/jaune, vont ils vers un ampèremètre ? Dans ce cas, c'est pour mesurer la consommation de ton installation.
Grillé, j'ai les doigts engourdis.
JC

Je note ton accord avec moi et te remercie, je te cite:

"Les fils bleu et vert/jaune, vont ils vers un ampèremètre ?"

J'écris qu'à mon avis c'est un voltmètre
Puis tu écris:

"L’Ampèremètre est en réalité un voltmètre qui mesure la chute de tension aux bornes d'une résistance ( le shunt) et l'afficheur est gradué en ampères"

Il y a donc un voltmètre au bout des fils bleu et jaune-vert et le cadran de ce voltmètre est gradué en A l'ensemble shunt+voltmètre constituant un ampèremètre.

Le fil bleu sur le bouton vert, le fil rouge sur le bouton noir...

Bon. Un peu de technique...
Un voltmètre est constitué d'un ampèremètre avec, en série, une "grosse" résistance. Il se place en parallèle dans un circuit (c'est à dire aux bornes de l'appareil, entre lesquelles on veut mesurer la différence de potentiel). Il mesure en fait l'intensité qui passe dans le circuit constitué de cette résistance et de cet ampéremètre, proportionnelle à la différence de potentiel ("V=RI"). Et donc il est gradué en V, mais en fait mesure des A.
Un ampèremètre mesure l'intensité du courant qui passe dans le circuit, dans lequel il est monté en série. Sans résistance additionnelle...
Dans les montages ayant pour but de mesurer des intensités élevées, on "shunte" l'ampéremètre par une résistance, calculée de manière à ce qu'il passe 1/10, 1/100... du courant principal dans l'amperemètre. C'et justement ce shunt qui est en photo, amha.
