montage cyrix taille cable

bonjour si une personne a installer un cyrix j'aimerais connaitre la taille de cable utiliser cyrix 120A le kit proposer est livre avec du 10mm rouge et noir pourquoi mettre du 10 sur le moin

L'équipage
atamatatamat
12 jan. 2015
Pytheas54Pytheas54
12 jan. 201512 jan. 2015

Depuis quand pose-t-on un câble noir (-) de diamètre différent du câble rouge (+) ?

PS Le câblage du Cyrix doit être dimensionné en fonction de la puissance du plus puissant générateur (normalement l'alternateur) et la distance entre cette source et la plus lointaine des batteries...
www.plaisance-pratique.com[...]pip.php

Répondre
sabordsabord
12 jan. 2015

Sur le cyrix,la charge venant de l'alternateur passe par le câble rouge positif.Le câble noir négatif ne sert qu'à alimenter le relais et peut donc être de petit diamètre .

Répondre
atamatatamat
12 jan. 2015

merci pour vos reponse ce qui ma mis le doute c'est le cable fourni dans le kit de montage victron le cable noir fourni fait 10mm je ne voyait pas l'utilitée mais je ne comprend pas pourquoi il livre un si gros cable aussi gros que le rouge fourni quand on sait qu'il calcule le plus juste possible leur prix de revient j'ai acheter le victron seul et compte acheter les cables et les cosses

Répondre
AICAAICA
12 jan. 2015

Le moins du cyrix n'est pas traversé par un fort courant, donc 1,5² ou 2,5² suffisent.
Par contre pour le courant fort (le positif) la section du câble dépend de la longueur de celui-ci
Cela dépend aussi de l'intensité qui peut être délivrée par ton ou tes moyens de charge.
Du coup quelle est l'intensité de ton alternateur ?
quelle est l'intensité de ton chargeur ?
quelles est la puissance de tes panneaux solaires ?
Quelle est la longueur des fils ?

Répondre
Pytheas54Pytheas54
12 jan. 2015

Au temps pour moi. J'ai lu le schéma de câblage trop vite !

Répondre
loup de merloup de mer
13 juin 2017

BONJOUR

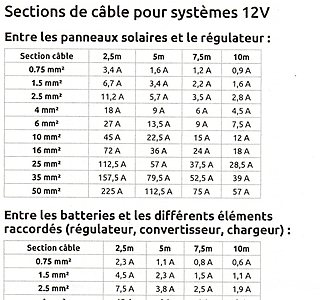

G TROUVE CE TABLEAU

Répondre
Ar Vag, le grisant... :-|Ar Vag, le grisant... :-|
13 juin 2017

Inutile de crier... :-(
bigbrowser.blog.lemonde.fr[...]-crier/

www.citazine.fr[...]e-criez

Répondre
pilotedebordpilotedebord
12 jan. 2015

Aparté sur le kit : vérifie bien le diamètre des câbles et la longueur selon tes besoins réels. Je crois me souvenir que les câbles fournis sont courts et petits....et chers aussi.

Peut-être plus intéressant le cyrix nu et à coté les câbles chez ton fournisseur électricité auto ou camion.

Répondre
atamatatamat
13 jan. 2015

merci pour vos reponse j'ai eu le doute car le kit livrer par victron comprend un fil noir de 10mm comme le rouge etant donner qu'il calcule leur prix de revient au plus juste je ne comprend pas pourquoi un si gros cable

Répondre
loup de merloup de mer
13 juin 201716 juin 2020

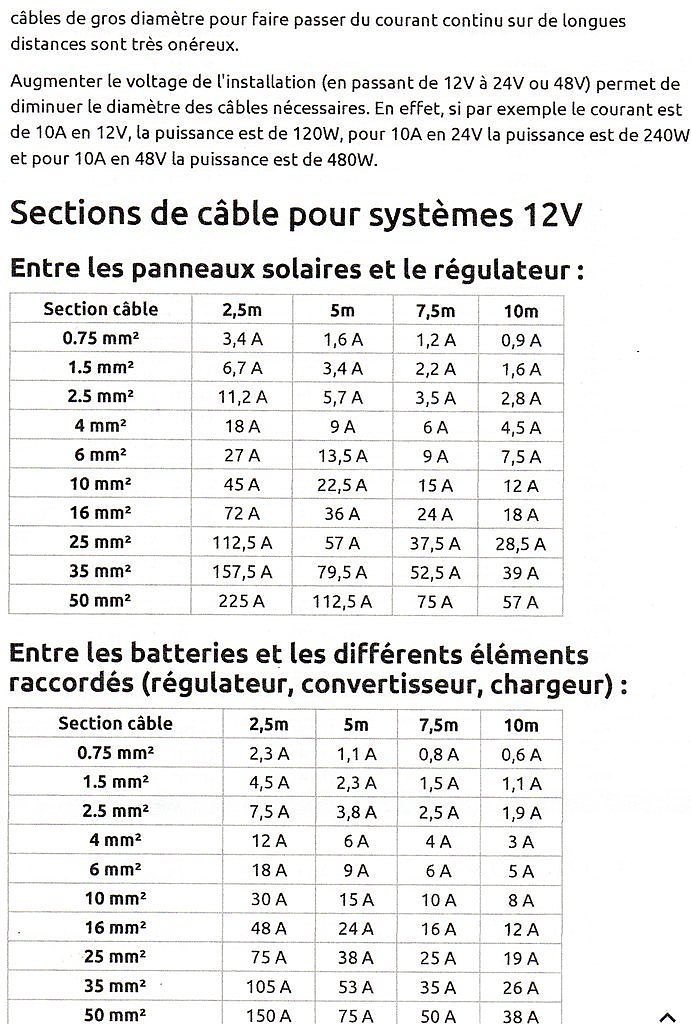

G TROUVE CE TABLEAU QUI PEUT AIDER EVENTUELLEMENT

Répondre
Ar Vag, le grisant... :-|Ar Vag, le grisant... :-|
13 juin 2017

Inutile de crier... :-(
bigbrowser.blog.lemonde.fr[...]-crier/

www.citazine.fr[...]e-criez

Répondre
