mon installation Raymarine

Salut à tous,

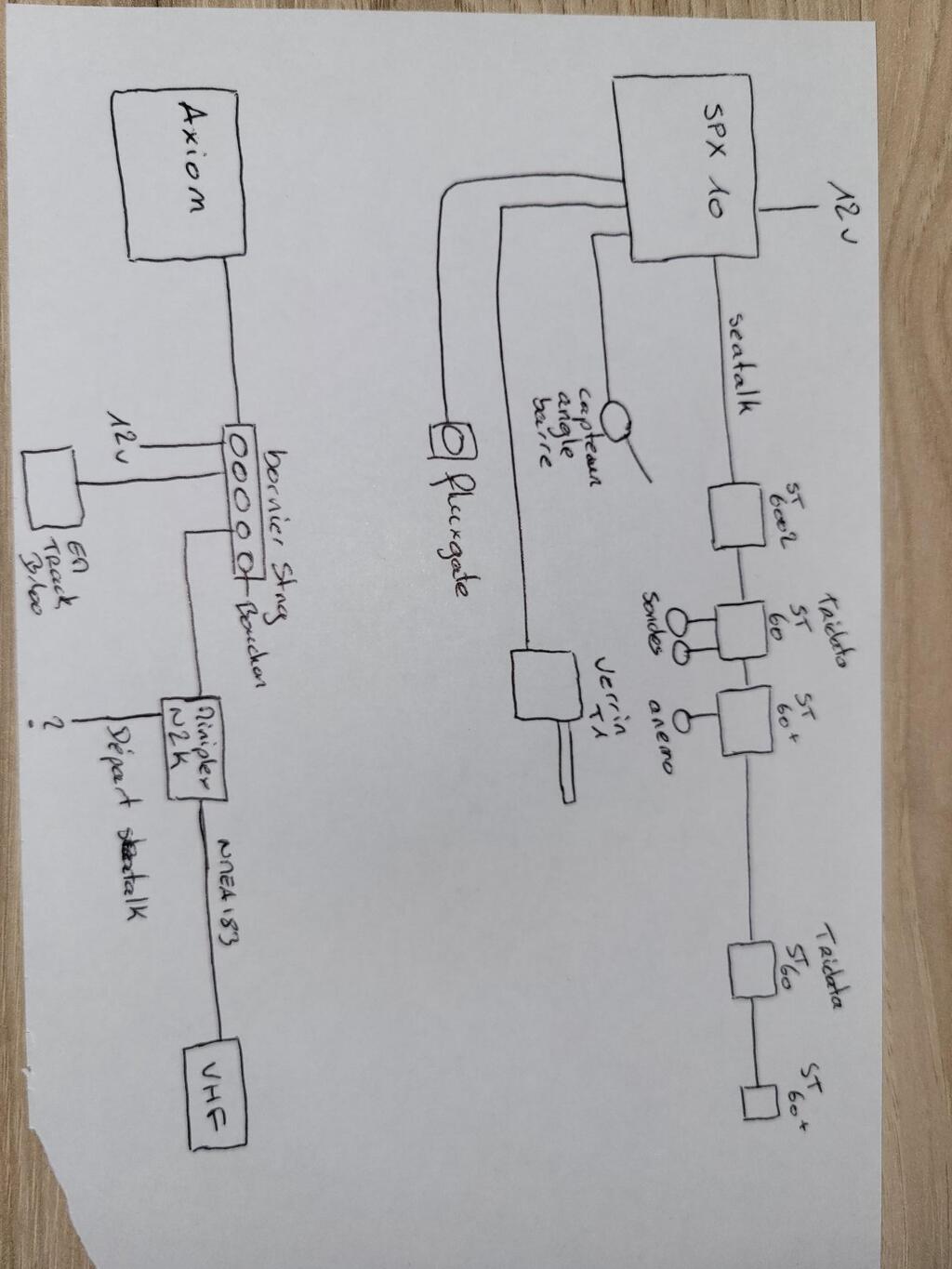

Voila ci-dessous un schéma de l'installation raymarine de notre nouveau voilier.
J'ai deux installations distincte que je souhaiterai raccorder entre elles, à savoir une installation autour du pilote, et une installation autour de l'axiom.

J'ai bien un départ du port seatalk du miniplex N2K, et un cable seatalk non branché coté pilote, j'y serai la semaine prochaine vérifier qu'il s'agit bien du même cable.

Donc pourriez-vous me confirmer que si je branche ce cable seatalk sur le deuxieme port seatalk du SPX10 tout sera raccordé ? ou vaut-il mieux que j'investisse dans des cables STNG afin de raccorder l'installation de l'Axiom au SPX10 ?

L'équipage
#raymarine#axiom#spx10
Xav17Xav17
08 nov. 2024
Xav17Xav17
09 nov. 2024

Up

courtox56courtox56
09 nov. 2024

Bonjour,

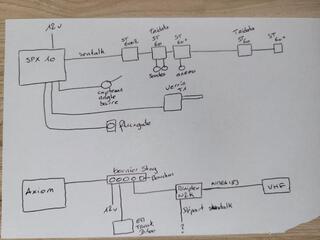

j'ai fais une rotation du croquis pour éviter de tourner la tête à 90°

Xav17Xav17
10 nov. 2024

Merci Courtox.

Personne n'a d'avis sur ma question ? Ou peut être que je n'ai pas ete clair...

Synapse NavigationSynapse Navigation
10 nov. 2024

Bonsoir,
Quelle est la référence du multiplexeur ? A mon avis ça se joue la…

zouipzouip
10 nov. 2024

Bonsoir,
SI le port Seatalk du multiplexer est bi-directionnel (voir sa notice, pas clair pour moi) alors la liaison Miniplex-Axiom permettra d' avoir a) vision des capteurs sur l' Axiom et b) commande du pilote par l' Axiom)
Si le port STK du Multiplexeur est uniquement une entrée , en le reliant au pilote tu auras la vision des capteurs sur Axiom mais PAS commande du pilote par l' Axiom

Xav17Xav17
10 nov. 2024

C'est le miniplex-3usb-n2k.

Je vais regarder la notice

Synapse Navigation:Il semble que le Seatalk soit une entrée seulement: www.shipmodul.com[...]2k.html ·le 10 nov. 20:44
Synapse Navigation:Bien que le texte plus loin dise l’inverse : Input ‍1 ‍can ‍be ‍set ‍to ‍SeaTalk ‍mode, ‍so ‍it ‍can ‍transmit ‍and ‍receive ‍SeaTalk ‍data·le 10 nov. 20:44
Xav17:Oui la notice n'est pas très claire. Mais j'ai l'impression que quand on raccorde du reseau seatalk sur ce port, il devient bidirectionnel·le 10 nov. 20:59
Synapse Navigation:Oui ça vaut le coup d’essayer·le 10 nov. 21:21
Ajouter un commentairePublier
sterwensterwen
10 nov. 2024

Le Miniplex fait le job uniquement en entrée sur Seatalk. Tu peux brancher l'entrée 1 sur le SPX10 et tes données St1 seront disponibles sur NMEA2000. Pour piloter le SPX10, le mieux c'est le NMEA183. Le mien ne prend pas de données sur NMEA2000, il en envoie mais ne prend rien. Donc il est toujours en St1 pour le vent. Pour envoyer un suivi de route, utiliser NMEA0183. Avec le Miniplex cela se fait. Même si l'Axiom envoie du NMEA2000, le Miniplex, le traduit en NMEA0183 et l'envoie au Pilote.

Xav17Xav17
17 nov. 2024

Petite avancée de mes recherches...

Alors mon installation de base c'est raccordement du port seatalk du miniplex sur mon repetiteur tridata st60 : en regardant avec un pc branché sur le miniplex avec le logiciel mpxconfig, aucune donnée ne transit via ce port seatalk.

J'ai donc tenté de raccorder le miniplex directement sur le second port seatalk du SPX10, et la pareil, aucune donnée...

J'ai essayé de créer des lignes de routages, mais impossible...

Bref j'ai fait un mail a Shipmodul avec captures d'écran...

Je sents que je vais passer tout ca en seatalk NG, ce sera plus simple...

PS : mon but n'est pas de suivre une route depuis l'axiom, mais juste d'avoir toutes mes données (vent, profondeur, etc) sur l'axiom

sterwensterwen
17 nov. 2024

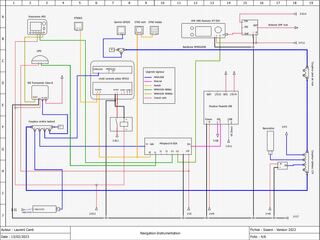

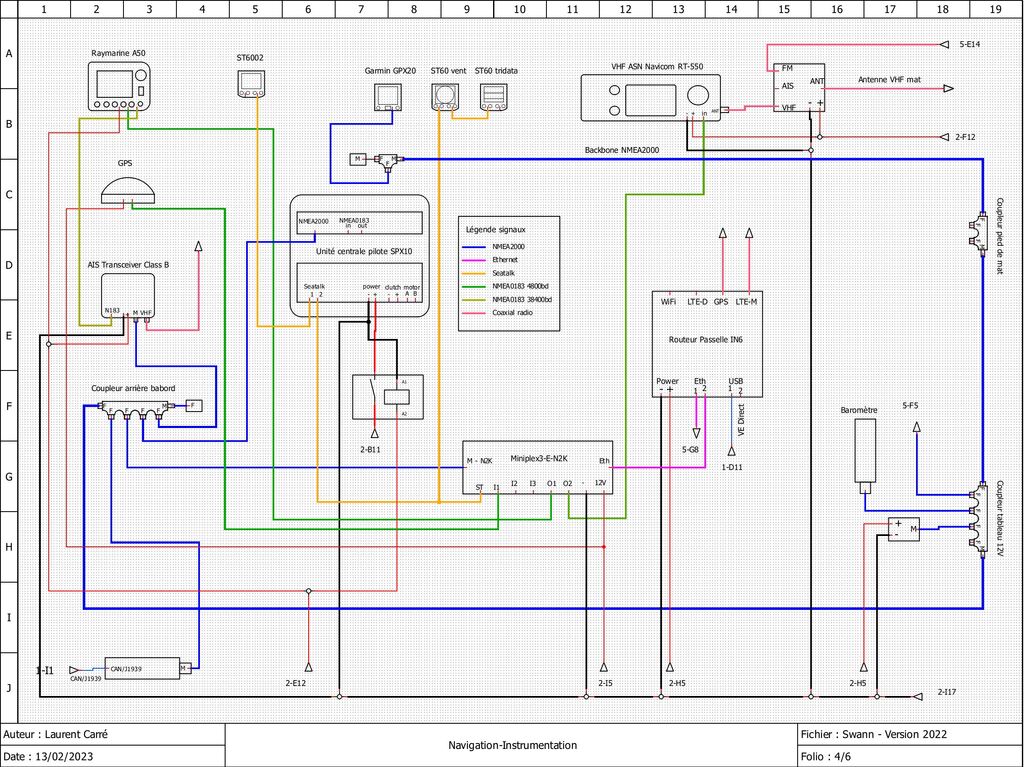

@Xav17. Sauf problème HW quelque part j'ai une installation similaire qui fonctionne parfaitement. Je te joins le schéma complet pour information.

pepere:Bien foutu ce schéma. Tu l’as fait avec quel logiciel ? ·le 17 nov. 20:36
sterwen:J'utilise QElectroTech pour tous mes schémas. Je râle souvent pour des détails qui m'agacent, mais il fait le job. Attention, il faut créer soi-même beaucoup d’éléments. Tous ceux montrés ici ont été crées par moi.Je réalise aussi des schéma à la demande pour ceux que cela intéresse.·le 17 nov. 20:51
Ajouter un commentairePublier
Xav17Xav17
17 nov. 2024

Merci pour ton schema, en effet, il est top !!! Je pense m'en inspirer pour faire le mien un peu mieux...

J'ai eu une reponse de Shipmodul, ils sont super reactifs...

Voila leur reponse :

Hello Xavier,

I see a routing table with a lot of strange entries. To be able to help you, I would need a diagnostic log file made with an empty routing table. Could you just clear (and store!) the routing table, make a diagnostic log and send that to me?

PS: in the next 4 days I will be exhibiting at the METS, so I won't be as responsive as usual with e-mail.

Best regards,
Meindert

Je vais donc faire les tests demandés, je vous tiendrai informé de la suite...

sterwen:Je vais au METS également et j'ai RdV avec Meindert :-)·le 17 nov. 22:38
Xav17:Ahah excelent, et bien passe le bonjour de ma part et remercie le de sa réactivité !!·le 18 nov. 17:04
Ajouter un commentairePublier
