Module intercrépusculaire Conrad

Je viens de recevoir ce module et ne comprends pas.

Il est dit dans le schéma joint:

alim d'entrée 12v, ça, c'est OK, mais
ajouter un fusible de 0,2A et là, je ne comprends plus.

www.conrad.fr[...]673_FAS

Dans leur doc, ils disent que ça permet d'allumer des lampes:
"L'interrupteur crépusculaire allume par exemple vos lampes à la tombée de la nuit et les éteint automatiquement au lever du jour. La sensibilité à la luminosité peut être réglée au niveau du couvercle mécanique de capteur. Spécialement conçu pour les maisons de vacances alimentées par un accumulateur, les yachts et les camping-cars.

Caractéristiques techniques :
Caractéristiques techniques supplémentaires: Contact relais : 1 x commutateur inverseur . Gamme de température : -15 à +50 °C . Délai d'enclenchement : 3 à 4 s . Consommation: 2 mA . Dimensions: (L x l x H) 72 x 50 x 30 mm . Modèle: kit monté . Puissance de sortie: 3 A/25 V DC . Tension d'alimentation: 12 V DC"

D'ailleurs, comment, en entrée, cela ne supporte que 0,2A et en sortie 3A?

Y a un truc que je ne comprends pas.

Merci à nos spécialistes de m'éclairer.

RV

L'équipage
27 sept. 2010
27 sept. 2010

Sortie à relai
Bonjour,

Les 12v 2mA servent au circuit de commande qui pilote un relai. Il faut donc la protéger par un fusible 0.2A.
La sortie est un simple relai (inverseur) sur leqel il faut brancher le circuit à commander. Maxi (3A/25V)
En espérant t’avoir éclairé ;-)

Michel

27 sept. 201016 juin 2020

Relais
sauf erreur ton module doit comprendre à la fois : la cellule+ le relais incorporé. D'ou 2 fusibles : 1 qui protège la bobine du relais et 1 qui protège le contact ( du circuit de puissance)...

27 sept. 2010

fusibles
le fus 0,2A protége ton inter crépusculaire.
le fus 3A protège le contact de sortie en limitant l'intensitè consommée.

27 sept. 2010

Sur le principe, je suis d'accord, mais
le raccordement aux bornes + et - 12 v se fait avec le "petit" fusible.

Il n'y a apparemment pas d'autre alimentation des lampes que celle-là.

Donc, je ne comprends pas.

RV

27 sept. 2010
27 sept. 2010

Ou alors,
les 2 fils qui partent à droite sur le schéma doivent-ils se brancher sur les + et - 12 volts?

J'ai peur de faire une con... et de tout griller.

Une évidence sans doute pour les spécialistes...

Merci

RV

27 sept. 2010

?...
sur le dessin, le 12V arrive d'un côté vers la partie électronique, et de l'autre côté vers l'ampoule. Où est le problème ?

Tu peux aussi le câble comme cela : www.hisse-et-oh.com[...]3_v.jpg

27 sept. 2010

Relais
" ... le raccordement aux bornes + et - 12 v se fait avec le "petit" fusible...."

C'est normal, c'est le principe du relais.
Tu alimente la partie "commande" qui ne consomme pas beaucoup par le 12V (d'ou le petit fusible) et électroaimant du le relais actionne la partie "puissance" qui à un fort pouvoir de coupure pour alimenter le circuit et qui necessite donc un fusible plus gros.

C'est bien comme ça que c'est cablé sur le schéma que tu donnes au début, donc, pas de soucis.

Par contre, le relais ne sert qu'a la commande (fonction d'interrupteur) donc, il faut que tes lampes soient alimentées par ailleurs par un circuit indépendant (si c'est ça la question?)

A+,

27 sept. 2010

au plus clair possible
tu prends une alim 12V que tu fais passer par ton fus 0,2A et tu alimentes ton module.
tu repars du mème endroit tjrs en 12V tu passes avec le plus par ton fus 3A et tu vas sur le plot central du contact inverseur du module puis,tu sors du contact,et tu vas jusqu'à la lampe,sur l'autre plot de la lampe il faut y amener le moins 12V.
à la mise en service vérifier le bon fonctionnement,car certains modules inversent le contact à la mise sous-tension,si c'est le cas,inverser le fil de sortie sur l'autre plot de l'inter.
es entés ?
(si au départ,tu as un fus qui protège le tout,tu peux le laisser tel-quel)

27 sept. 2010

Bon, merci, je vais essayer
Donc, je mets le + et - 12 v sur les 2 fils de gauche ET le + et - 12 volts sur es 2 fils de droite (ce qui n'est pas marqué sur le schéma d'installation).

Si ça grille, j'aurais perdu 12 Euros...

RV

27 sept. 201016 juin 2020

Mais

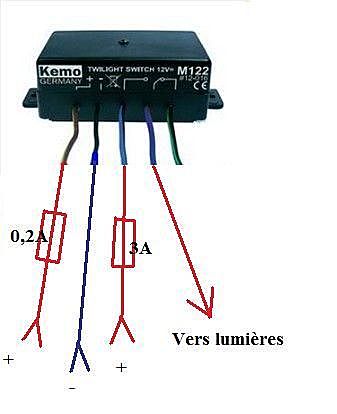

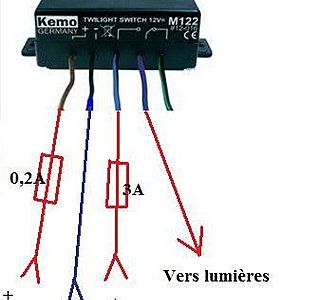

Mais je l aurai branché comme sur ma photo.
Si tu met l alim avec le fusible 3A tout a droite au lieu de l emplacement comme sur le dessin, tu aura une ampoule qui s'allume le jour et s eteint la nuit.
Le - de ton ampoule sera relier a une masse et pas a l appareil.

28 sept. 2010

OK, mais alors
je fais quoi avec les 2 fils de droite?

celui qui sort de la lampe
et celui qui est après le fusible de 3A?

J'en reviens à ma question de départ. J'ai pas besoin de comprendre, juste dites-moi ce que je fais de ces 2 fils...

Merci

RV

28 sept. 2010

Message envers qui?
Son appareil a 2 utilités, soit activé la sortie "ampoule" le jour ou la nuit.
Donc de gauche a droite:
Borne 1: alimentation du relais (fusible 0,2a)
Borne 2: négatif du relais
Borne 3: alimentation de la sortie si luminosité (3a)
Borne 4: Sortie commandé par le relais
Borne 5: alimentation de la sortie si obscurité (3a)

Bien sur, si l'on alimente la borne 3 et la borne 4 simultanément la sortie sera constamment alimenté.
C'est tout...

28 sept. 2010

Eclairer le jour ou la nuit,
j'ai bien compris, le schéma de la notice est très clair.

Donc, pour résumer, jour ou nuit, la sortie de l'ampoule sur le - et la sortie du fusible 3A sur le +. Bon, ben, je vais essayer, mais ça me parait logique.

Maintenant, 3A, ça ne me parait pas beaucoup pour un appareil censé commander les lumières d'une caravane ou d'un bateau comme dit sur le descriptif. J'oublie la commande du frigo par exemple, ce qui m'aurait fort intéressé.

A + et merci à tous.

RV

27 sept. 2010

tiens nous au courant!
Car ce petit appareil m'interesse bien

28 sept. 201016 juin 2020

Non ! Court-circuit !
Je ne vois pas bien ce que tu veux faire mais il ne faut surtout pas mettre 2 fils de droite sur du 12V direct ou tu crées un court-circuit.

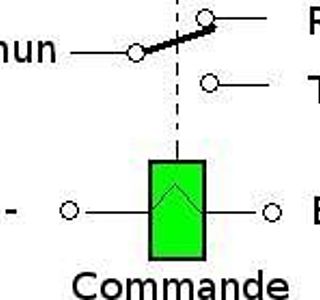

Comme son nom l'indique c'est un "interrupteur" (crépusculaire). C'est à dire qu'il ne fait qu'ouvrir ou fermer le circuit à la manière d'un interrupteur, grâce à un relais. La sortie se cable donc comme un interrupteur. La seule particularité c'est que les relais (modèles RT) ont en général un inverseur avec les 2 positions branchées : repos (R) et travail(R). En général on est surtout intéressé par la position "travail" (ta lampe), mais la position "repos" peut servir à autre chose, par exemple mettre un voyant indiquant que ce n'est pas déclenché.

28 sept. 201016 juin 2020

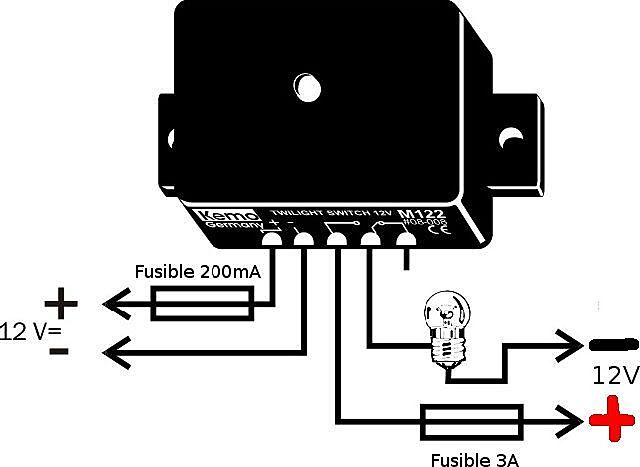

Schéma modifié
En fait les schémas de la fiche technique (que tu avais mis) sont très clairs. J'ai modifié celui qui t'intéresse.

L'autre schéma (sortie repos) servirait plutôt dans le cas de l'alimentation de ventilateurs pendant la journée par exemple, ou de gros consommateurs que tu ne veux pas faire fonctionner la nuit (avec installation solaire).

Comme c'est un "interrupteur", on met ce qu'on veut derrière, d'où la mention "Operating Voltage" dans la fiche technique, et pas 12V, dans la limite des tensions et intensités supportées.

En effet dans un relais, les 2 circuits sont totalement indépendants, on peut par exemple les utiliser pour commander une tension secteur à partir d'une petite batterie.

28 sept. 2010

3 ampères max ?
Effectivement c'est bien pour les feux de navigation/mouillage mais un peu juste pour le frigo. Si tu veux augmenter l'intensité de sortie, je vois 2 solutions :
- ajouter un relais de puissance commandé par le premier ;
- ouvrir le module pour changer le relais intégré, après avoir vérifié qu'il supportera le courant un peu plus élevé du relais choisi.

Les relais de puissance en 12V sont souvent "pour auto" :
www.conrad.fr[...]7_48539
www.conrad.fr[...]2_49191
