MLR SP12X

comme pour
le 24 quasi introuvable le 12 prise femelle le 24 prise mâle

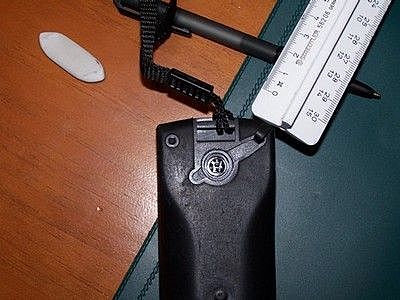

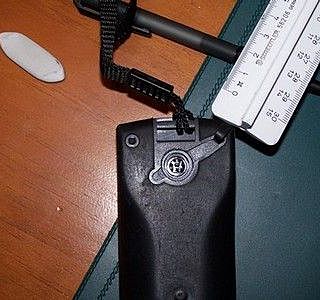

photos
essai de renvoi de photo (pas facile à faire).

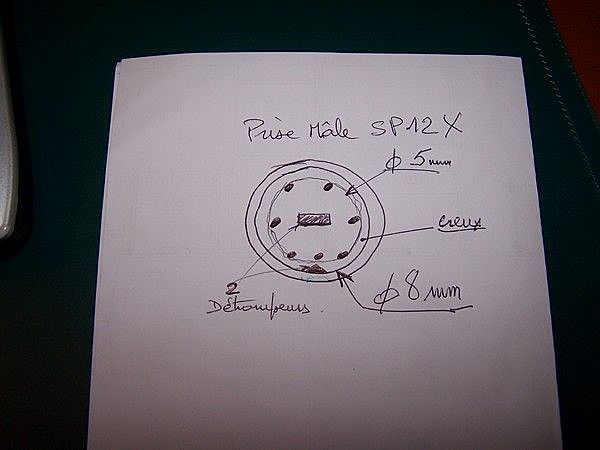

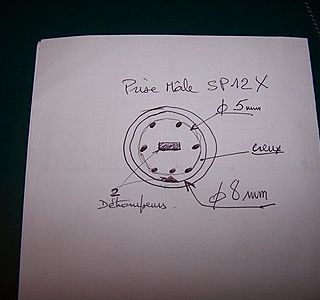

En plus j'ai fait un croquis à main levée.
Merci pour vos contributions

une photo ...
une photo aiderait à trouver le modèle,
probable que MLR à l'époque a tapé dans une banque de prises existantes

introuvable en neuf
J'en cherchais une à l'époque mais finalement j'ai vendu le GPS avec le bateau :-)

Introuvable dans les ship spécialisés. J'ai essayé du coté des électroniciens : trop spécifique?!

Un gars m'avais proposé un cordon mais je viens de relire toute ma messagerie sans retrouver le message.... domage.

A mon avis c'est plus vers les forums et sites de voile qu'il faut questionner voir si ca "traîne" pas qq part

Conrad oui mais rien trouvé
pas encore selectronic,
j'y vais de ce pas
Merci Bil56

sites ...
as-tu regardé sur Conrad ou Selectronic ??

y'a des dizaines de sortes de fiches ....

Brochage Sp 12x

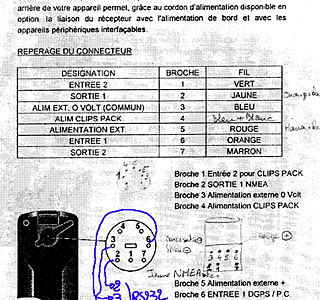

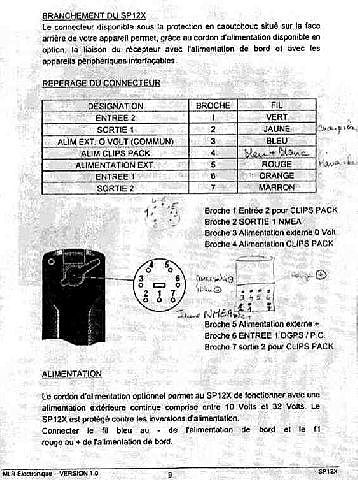

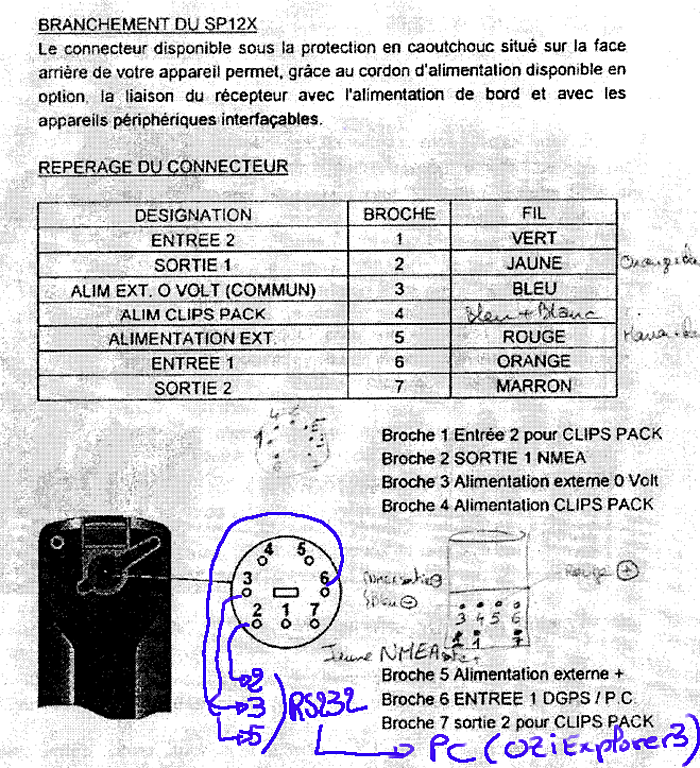

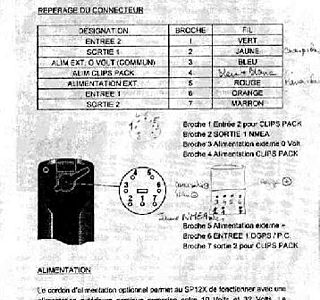

Ci joint la copie du brochage MLR SP 12 ou 24X.

sur conrad
j'ai trouvé une fiche mini din mâle 7 conducteurs
à 1,35 roros pièce.
code Conrad 731781-63
ça doit marcher pour le SP24.

Transfert des waypoints MLR SP12x vers OpenCPN.

Si comme moi vous voulez transférer vos anciens waypoint d'un vieux MLR SP12x pour les charger sur OpenCPN. Voici la manip:

0) installer OziExplorer ou tout autres logiciels qui sache télécharger les waypoints d'un MLR. J'ai fait la manip avec OziExplorer car il fonctionne même sans enregistrement.

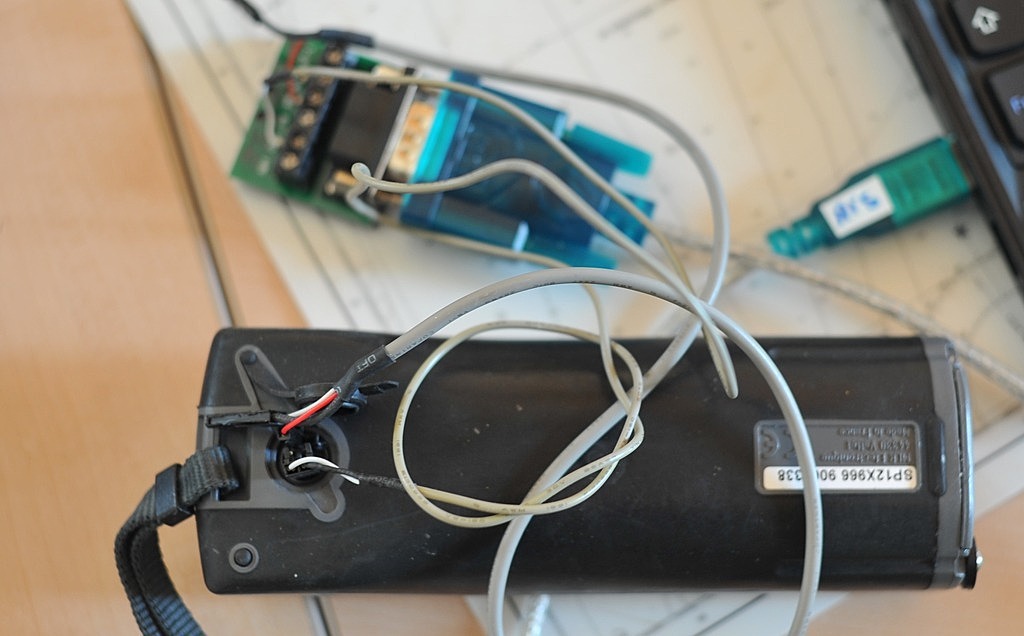

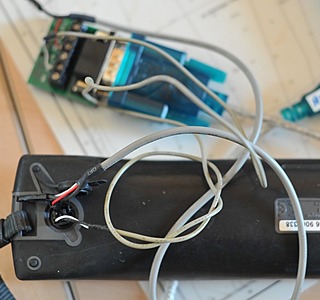

1) faire un câble, j'ai pour ma part bricolé un vieux câbles de lecteur CD de PC dont j'ai récupéré les mini connecteurs. Il n'y a que 3 fils à brancher, ça reste donc assez simple. Deplus comme le système n'a pas à rester en place plus de 3mn pas besoin que ça soit très solide. Brancher le tout sur un convertisseur RS232/USB cf:image-5

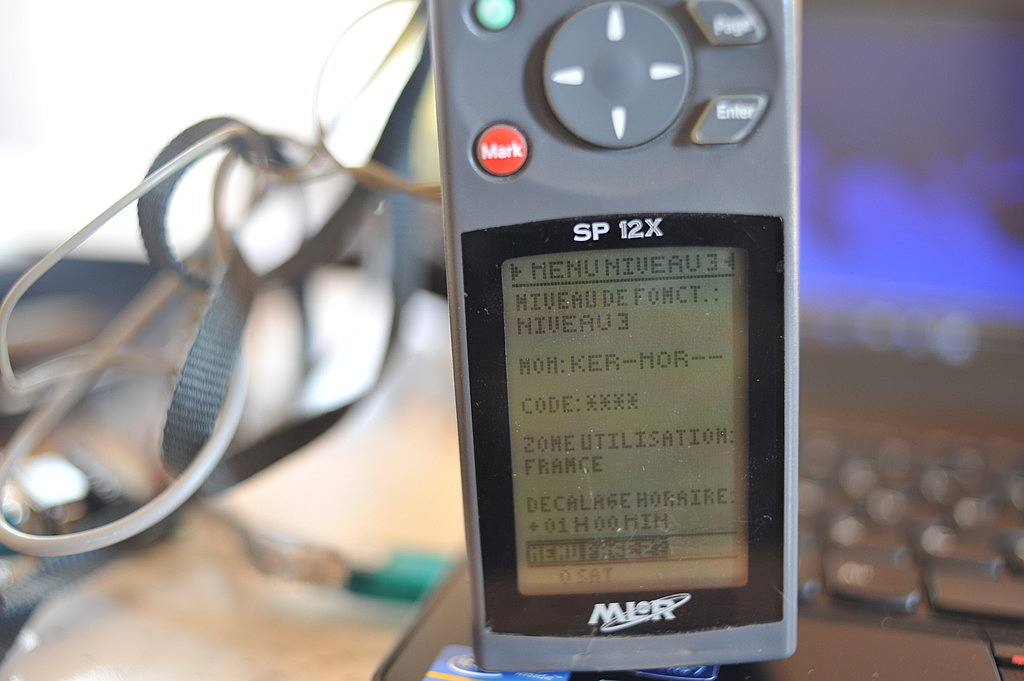

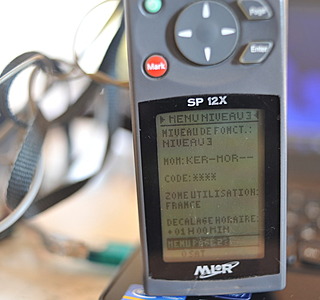

2) Mettre le SP12x en utilisation de niveau 3 (par défaut il est en 1 cf:image-2)

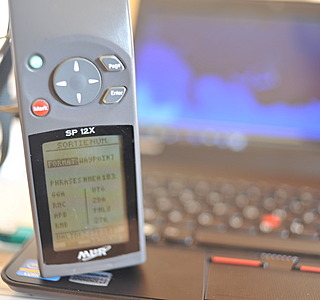

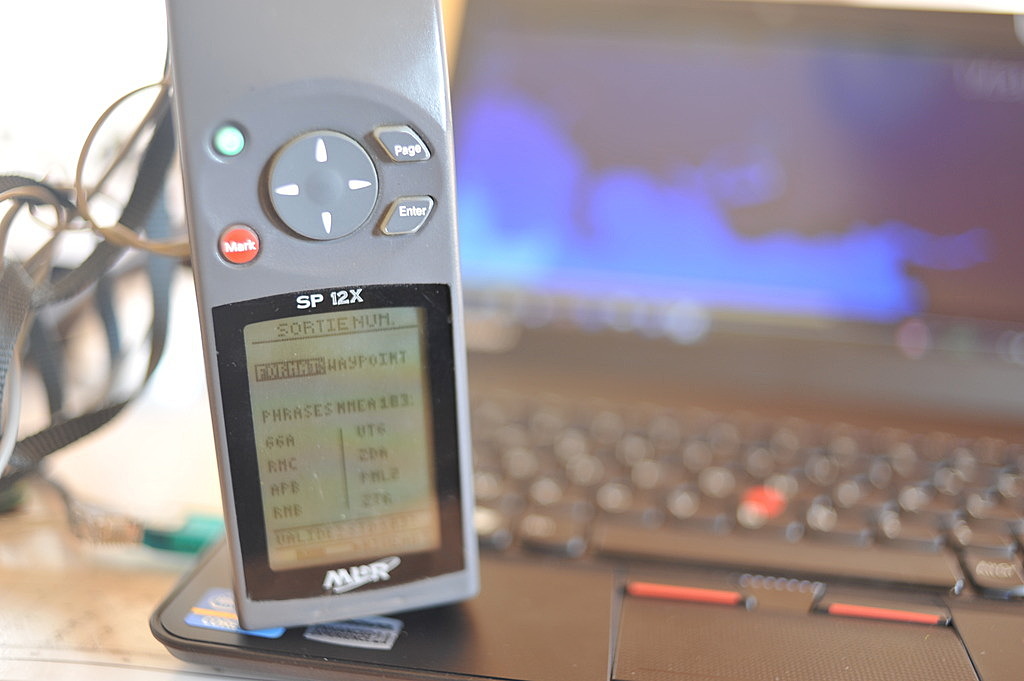

3) Sélectionner la page du menu NMEA et choisir WAYPOINT cf:image4
4) Lancer OziExplorer, connecter votre GPS et cliquer sur téléchargement des waypoints en NMEA
5) Exporter les Waypoint en format GPX
6) Ouvrir OpenCPN, cliquer sur gestionnaire des routes et waypoints. Selectionner la tabulation "Layer/Couche" et telecharger le fichier GPX.

A noter que la même manip doit fonctionner avec les routes, en sélectionnant le mode NMEA/Route sur le MLR à la place de Waypoint.
