Mise à la masse ordi portable : chargeur 12V isolé ??

Après avoir cramé une batterie et un adaptateur USB/232 en branchant mon PC (en charge 12V) ) à 'AIS, autre misère en branchant mon poste BLU (également en charge 12V) au PC via jack (pour seatty / météo).

Alors, comment faire pour "isoler ce PC" ??

merci aux spécialistes !

www.uship.fr[...]fr.html

c'est ça ?

Bonjour,

pour répondre à ta question, ce convertisseur est bien l'appareil que Dom decris.
Avant achat regarder si il a une puissance compatible avec celle demandée.

Avec lui tu sera isolé coté alimentation de l'ordi, avec donc le + et le - de la batterie.

Par contre pas du tout avec les prises usb/serie/jack/ecran que tu peux rajouter.

les blindages ces cables peuvent avoir été reliés à la masse, le moins de certaines prises peuvent etre aussi à la masse, une tresse qui se balade peut venir toucher un cable qui te met une masse à un autre potentiel.

Bref en résumé savoir comment est cablé tout ce qui se branche sur les entrées de l'ordi n'est pas anodin car cela peut te générer de sacré merdouille quand on veut tout brancher.

cdlt.

seb

merci
Fulup => comment faire ??

Est-ce que tu peux fournir un schéma ou une photo? Car toutes les réponses qui ont été donnée sont justes. Est-ce que tes appareils sont connecté sur ton pc?

OUI - tous sur le même circuit.
ce qui est branche sur le même circuit + au PC :
- AIS (adaptateur USB232 cramé avant mise en place de l'octocoupleur... à 120E° ;
- poste BLU SANGEAN 505 par jack pour réception des fichiers méteo

non le convertisseur tu dois régler la tension de sortie car les ordi portable pour beaucoup ont besoin de 19volt et pour les autres appareils il faut lire la notice ou les plaques signalétiques car certains peuvent marcher qu'avec du 12v ou avec des voltages allant de 12 à 24v. Pour savoir ce que l'ordi a besoin il te faut mesurer la sortie du bloc d'alimentation au niveau de la prise qui va dans l'ordi

mon PC est un LeNovo Ideapad S10.
Le chargeur 12V est un GOOBAY que j'avais payer assez cher et plein de protections.

bizzare ça hervé..
j'ai un T60 à bord avec un chargeur ( acheté chez lenovo aussi mais bon ) alimenté en 12V
aucun soucis depuis 2 ans...
par contre j'ai rien en RS232 tt ce que j'ai connecté sur ce PC est alimenté par ailleurs et communique via les prises USB:
un navtex et un émetteur / récepteur AIS. :litjournal:
quel age avait la batterie ??
en utilisation intensive ( mon cas au boulot sur mon lenovo W510 ) elle ne tiennent pas plus d'un an...

Pas cher => USB 232 à 110 E chez KeySpan

C'est curieux quand même !
.
.
.
entre la batterie et la prise 12 ou 220v d'un pc portable, il y a deux intermédiaires :
- le chargeur externe qui fournit une tension régulée d'en général 19v . Normalement, il fait obstacle aux parasites et surtensions raisonnables .
- le régulateur interne du PC qui gère la charge de la batterie à partir de cette tension fixe .

Pour détruire une batterie il faut soit qu'elle soit très vieille et bousoufflée, soit la mettre en court circuit, soit un court circuit interne à la batterie.

Sur un bateau, le 12v n'est pas vraiment très propre mais la présence des batteries assure un filtrage assez efficace si elles sont raccordées et en bon état.

Les seuls gros parasites qui peuvent causer des dommages sont ceux qui ont un niveau d'énergie élevé : coupure de charges inductives telles que relais ou moteurs.

Mais si tous les guindeaux, réfrigérateurs, démarreurs, etc ..., faisaient exploser les PC on serait tous revenus à la navigation astronomique !

Moi je pencherais pour un problème interne au PC suite à la mise en court circuit de la batterie.

Ce n'est qu'une hypothèse.

NB: en matière d'électronique, le prix d'achat ne fait que reflêter la marge du revendeur. Pas la fiabilité.

Bonjour RV,

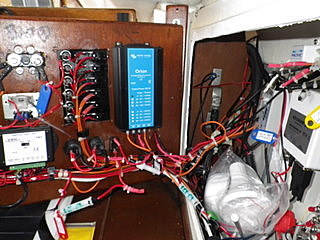

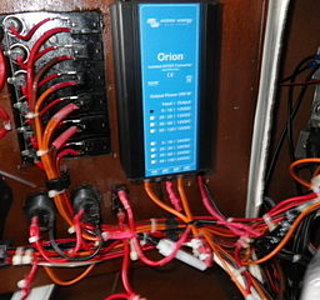

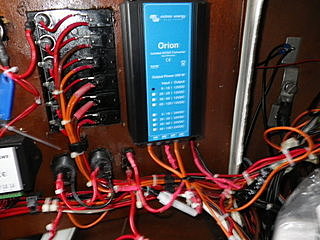

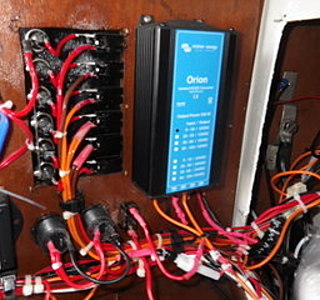

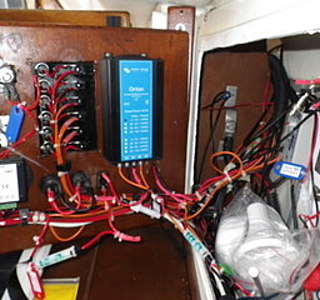

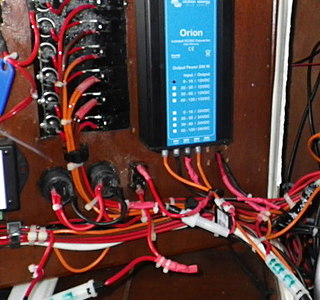

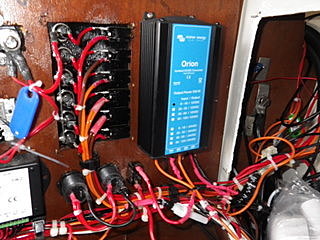

Tu as voulu installer ton convertisseur de tel sorte qu'il alimente TOUTES les prises 12v alim cigare du bord.

Pour ce faire il faut récupérer les DEUX fils indépendants de chaque prises. Et ces deux fils de chaque prises les brancher sur la sortie du convertisseur.

Dans ce que tu décris, j'ai l'impression que tu as branché seulement le +

Attention a la puissance du convertisseur, surtout a ce que tu vas brancher dessus.

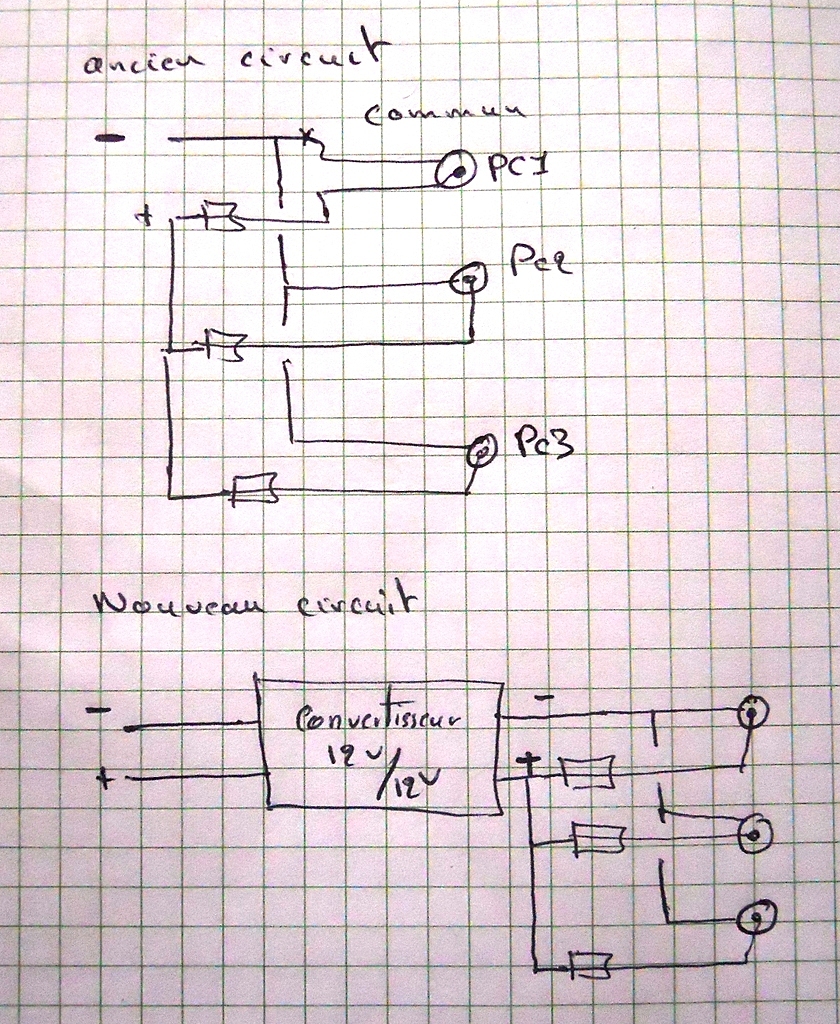

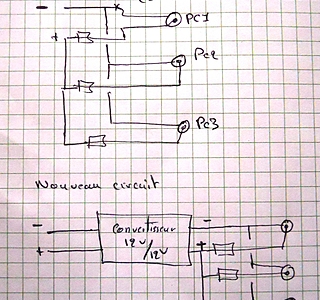

remarque complémentaire sur mon montage actuel => les prises sont "en série" (à suivre)

J'ai l'impression que tu as un sacré problème de câblage !

Tout remettre à plat, tracer un schéma et réfléchir.

Et surtout arrêter d'acheter du matériel avant d'avoir compris ce qu'il se passe.

Trois prises en série sur le 12v, ça fait trois prises 4v ! Là, c'est une question de vocabulaire .

A partir du moment où tu as décidé d'isoler les circuits, il faut que chaque prise, chaque consommateur soit alimenté par deux fils repérés.

Si le câblage des circuits non isolé est en fil noir/rouge, il serait souhaitable que les circuits isolés soit d'une couleur différente (bleu/orange par exemple).

Sinon c'est la pagaille!

Le fusible sur la sortie du convertisseur est certainement inutile. Il vaut mieux protéger l'entrée. Le convertisseur, si c'est un bon, doit couper en cas de surintensité.
