Mesures

Merci..
BateauPegase pour cette info. Mais justement, j'aimerai lire directement sur un multimètre l'ampérage distribué (nouveau panneau ne necessitant pas une ensoleillement direct)

Merci PYM
J'essaierai ce W.E.
Bonne journée à toutes et à tous.

A tout hasard...

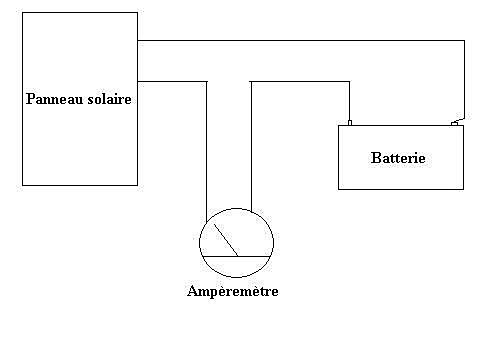

...un schéma rapide.

Hervé :
Ton panneau délivre "au nominal" 9W soit 0,75A sous 12V(P=U*I).

Tous les multimètres classiques, qui lisent les A, oeuf corse, sont capables de lire, sans dommage, des valeurs aussi basses.

La réponse serait plus nuancée avec 5 ou 10A.

En effet mais...
...compte tenu de la question posée, notre amis n'utilise certainement pas ce type de matériel, plus "pointu", mais plutôt un multimètre classique.

Demi mesure
Oui mais il faut une pince à effet hall

un shunt, déception assurée
Une intensité se mesure avec un galvanomètre (aka voltmètre) branché aux bornes d'un réssistance de valeur faible mais connue très précisément (aka, un shunt).
Il te suffit d'interposer ce shunt entre le PS et la batterie.
Mais tu risque de constater avec horreur des valeurs rarement supérieures à (9W / 17V -&gt 0,53A mais soleil et orientation du PS permitting tu verra plutôt 0,4A et peut être 4 à 5 Ah cumulé sur une journée d'été sur nos côtes atlantiques)

Décevant, n'est-il pas ?
environ, pour l'entretient hivernal d'un batterie (j'ai pas dit une batterie de moto :-) :-) :-) ) ça devrait le faire.

chez Conrad

Suivant les conseils d'un ami à qui je posais la questions d'une pince ampéremétrique pour du 12 Volts continu:

Pince ampéremètrique VC 530

Prix 59.90€

+ Eco-Part : 0.05 €

Référence : 2013932

Conçue pour mesurer des courants continus et alternatifs jusqu'à 1000 A (True RMS). Le boîtier ergonomique permet une manipulation à une main et est très robuste en raison de sa protection en caoutchouc tendre. Cet appareil est équipé d'un bargraphe modulable avec fonction Max-Hold. Les courants de démarrage des moteurs peuvent être ainsi déterminés. Fonction Mini/Maxi. Data-Hold. Fonction Auto-Power-Off. Mesure de la tension, de la fréquence, de la température, de la capacité et de la résistance. Test de diode et testeur de continuité sonore. Test de tension sans contact (NCV). Afficheur rétroéclairé. Caractéristiques : afficheur LCD 6000 points. Gamme de température : - 20 à + 760°C. Gamme de mesure de la capacité : 1 nF - 4000 µF. Précision : 2,8%. Ouverture de la pince ampèremétrique : 30 mm. Catégorie de surtension : CAT III 600 V. Test de tension sans contact : 100 - 600 VAC. Poids : 250 g. Alim : 1 pile 6LF22 de 9 V. Gamme de mesure A/DC : 0,1 - 1000 A. Gamme de fréquence : 50 Hz - 400 Hz. Gamme de mesure V/DC : 0 - 600 V. Gamme de mesure V/AC : 0 - 600 V. Gamme de fréquence : 10 Hz - 10 kHz. Gamme de résistance : 0 - 60 Mohms. Dim : 70 x 235 x 42 mm. Livré avec étui, cordons de mesure et notice.

Code Désignation Notice Prix Eco-Part Dispo Qté
122540-62 PINCE AMPEREMETRIQUE VC-530 59.90€ 0.05 €

Pince ampéremètrique compacte AC/DC VC 521

Prix

59.90€

+ Eco-Part : 0.03 €

Référence : 2013911

Conçue pour mesurer des courants continus et alternatifs jusqu'à 400 A. Le boîtier ergonomique permet une manipulation à une main et est très robuste en raison de sa protection en caoutchouc tendre. Cet appareil est équipé de la fonction Data-Hold, de la fonction Auto-Power-Off. Mesure de la tension, de la fréquence, de la température, de la capacité et de la résistance. Test de diode et testeur de continuité sonore. Test de tension sans contact (NCV). Fonction Zéro. Caractéristiques : afficheur LCD 4000 points. Gamme de température : - 20 à + 760°C. Gammes de mesure de la capacité : 1 nF - 4000 µF. Précision : 2,5%. Ouverture de la pince ampèremétrique : 30 mm. Catégorie de surtension : CAT III 600 V. Test de tension sans contact : 100 - 600 VAC. Poids : 180 g. Alim : 2 piles LR03. Gamme de mesure A/DC : 0,01 - 400 A. Gamme de fréquence : 50/60 Hz. Gamme de mesure V/DC : 0 - 600 V. Gamme de mesure V/AC : 0 - 600 V. Gamme de fréquence : 10 Hz - 10 kHz. Gamme de résistance : 0 - 40 Mohms. Livrée avec 2 piles LR03, étui, cordons de mesure et notice.

Code Désignation Notice Prix Eco-Part Dispo Qté
122539-62 PINCE AMPEREMETRIQUE VC-521 59.90€ 0.03 €

Pince ampèremétrique VC 605

-30% 99.90€
Prix

69.00€

+ Eco-Part : 0.05 €

Prix valide jusqu'au 29/01/08 Disponibilité : voir tableau

Référence : 955933

Pince ampèremétrique AC A et DC A avec fonction multimètre. Livrée avec pile, cordons de mesure, étui. Notice fournie. Caractéristiques : AC A 0,1 - 1000 A, précision 2,5% DC A 0,1 - 1000 A, précision 2,0% AC V 0,1 - 600 V, précision 1,2% DC V 0,1 - 600 V, précision 1,0% Résistance 0,1 - 400 ohms, précision 1,0% Fréquence 1 Hz - 4 MHz, précision 1,0% Test de continuité, mesure maxi, data hold. Affichage LCD 3 3/4 Digits (4000 pts). Poids env. 380 g Dimensions 208 x 85 x 44 mm. Ouverture de la pince : 57 mm. Marque : VOLTCRAFT.

Code Caractéristiques Notice Prix Eco-Part Dispo Qté
120167-62 Dimensions : 208 x 85 x 44 mm
Affichage : LCD 3 3/4 digits
Poids : Env. 380 g
Tension DC : 0,1 - 600 V, précision 1,0%
Tension AC : 0,1 - 600 V, précision 1,2%
Courant DC : 0,1 - 1000 A, précision 2,0%
Courant AC : 0,1 - 1000 A, précision 2,5%
Resistance : 0,1 - 400 ohms, précision 1,0%
Résistance : 0,1 - 400 ?, précision 1,0%
Frequence : 1 Hz - 4 MHz, précision 1,0%
Fréquence : 1 Hz - 4 MHz, précision 1,0%
99.90 69.00€ 0.05 €

Pfff !
Dire que ma première pince ampèremétrique CC m'a coûté près de 800 euros... il y a 25 ans ! :tesur:

_/)
