max power ct80 12v

bonjour ,
j'ai un ami qui m'a demandé de lui mettre une télécommande
sur son propulseur d'étrave …

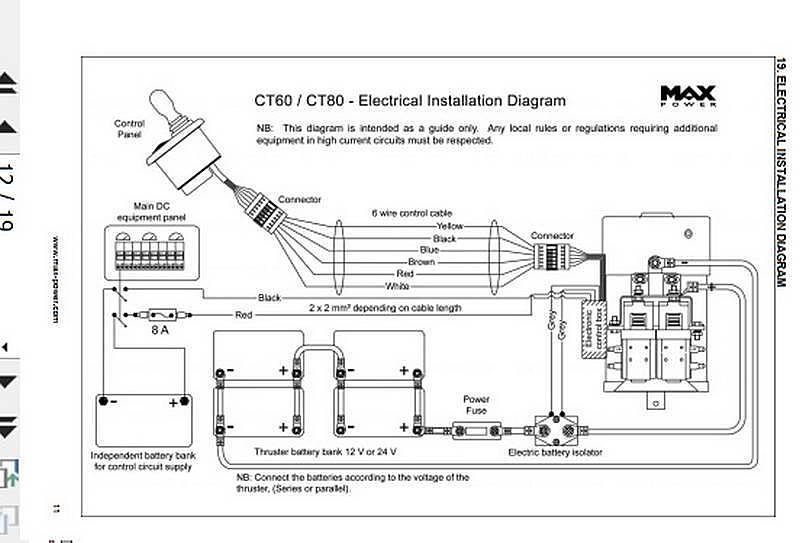

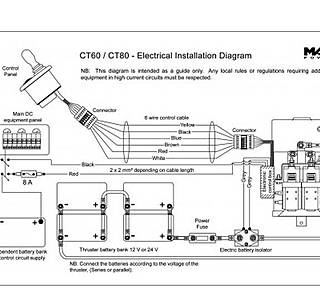

j'ai le schéma d'installation et évidemment ce n'est pas prévu
je cherche donc le schéma électrique du boitier de commande
pour savoir ou je vais me brancher avec une radiocommande de portail radio
alain

L'équipage
fritz the catfritz the cat
23 déc. 2018
MamitaMamita
23 déc. 201816 juin 2020

Salut Fritz,

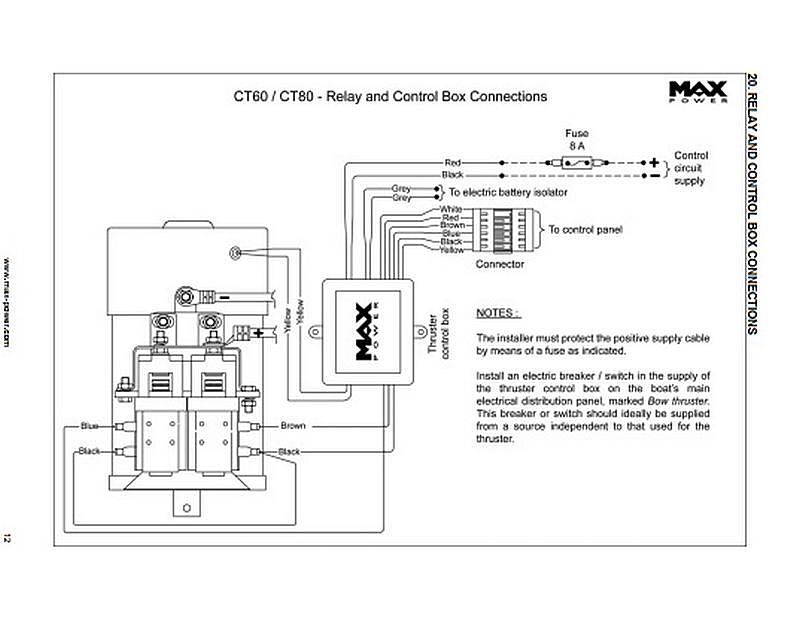

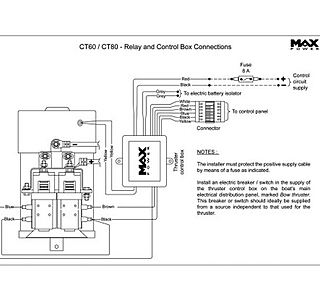

Est-ce ce schéma que tu cherches ?
Mamita

Répondre
fritz the catfritz the cat
23 déc. 2018

non celui là je l'ai ,c'est ce qu'il y a dans la boite marquée max ou bien le schéma du joystick

je voudrais savoir quels sont les fils de commande des relais
alain

Répondre
MamitaMamita
23 déc. 201816 juin 2020

Re,
Dans la boite Max-Power je ne sais pas, et dans le joystik, je suppose que l'on a les mêmes schémas!
Pour moi il te faut : fil noir commun -B, puis Fil bleu et fil marron pour +12v montée et descente (ou l'inverse !).
Mamita

Répondre
