Lofrans Tigres : dimensions joint spi côté barbotin

J'ai une fuite d'huile sur le guindeau côté barbotin. Qu'à cela ne tienne, encore un peu de bricolage, un simple joint spi à changer j'imagine..

Connaissez vous les côtes du joint spi en question ?

J'aimerais bien trouver le joint avant de démonter l'autre, pour pas rester trop longtemps sans guindeau. Par ailleurs les ship vendent une pochette complète de reconditionnement qui relèverait dans mon cas du "overkill" (sur-tuer).

Merci

L'équipage
#lofrans#tigre#joint#spi
tdm2023tdm2023
13 juin 2023
matelot@19001matelot@19001
13 juin 2023

Tu dois pouvoir télécharger l'éclaté chez Lofrans ou SVB.
J'avais fait ça sur mon Cayman, c'est un joint spi standard. Tant qu'à faire il vaut mieux tout démonter et nettoyer, il y a souvent des pièces grippées, et changer aussi les roulements.

tdm2023tdm2023
13 juin 202313 juin 2023

Merci @matelot@19001 pour l'indication, et je dois avouer :
1. que Lofrans la joue réglo en donnant, pièce par pièce, les dimensionnements précis permettant de ne pas acheter leur pack de révision tout en un hors de prix
2. que je ne m'y attendais pas, surtout suite à une démarche similaire mais infructueuse avec mon vérin Vétus.

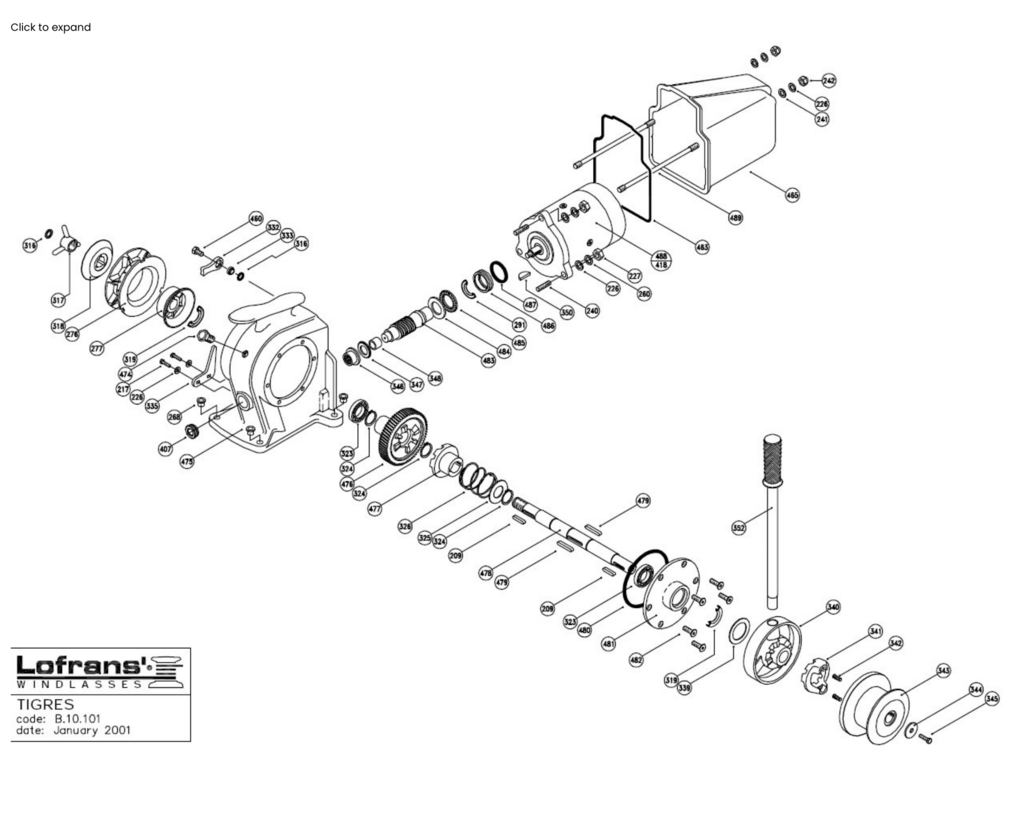

Donc afin que ce fil puisse servir à d'autres, vous trouverez en image ci-dessous l'éclaté du TIGRES et les références des pièces.

Dans mon cas le joint spi est un 25-42-6 (diam int., diam ext., épaisseur).
Reste plus qu'à le trouver et le commander.
Et le changer..

Lofrans Tigres Windlass Parts_2.pdf
Trimaran:Pense à en prendre un d'avance ? Étiqueté.·le 14 juin 2023 09:45
tdm2023:oui, je ferai ça. Le stockage des pièces est une autre problématique..·le 15 juin 2023 15:59
Ajouter un commentairePublier
SarkisSarkis
15 juin 2023

Bonjour,
Pour les joints spi sur Marseille (j'ai vu sur ton profil que tu y étais), contacte Sud transmission à Mourepiane.
lot 303 Mourepiane Port d’activités 467 chemin Littoral 13016 Marseille

SarkisSarkis
15 juin 2023

Bonjour,
Pour les joints spi sur Marseille (j'ai vu sur ton profil que tu y étais), contacte Sud transmission à Mourepiane.
lot 303 Mourepiane Port d’activités 467 chemin Littoral 13016 Marseille

tdm2023:merci du tuyau je vais regarder·le 15 juin 2023 16:38
Ajouter un commentairePublier
