liaison NMEA

C'est pourquoi
la solution des fils nus est souvent bonne. Cela te permet de te connecter sur un bornier et de renvoyer les données du GPS sur plein de trucs.

Chez moi, le GPS (Garmin, maintenant) donne ses infos à l'ordi pour la carto quand la situation le nécessite (je suis comme toi, je n'aime pas l'ordi en permanence), vers le pilote Simrad, vers un écran BG (pour le SOG, le COG, le VMG) et vers une interface Tacktick pour retrouver le GPS sur l'écran de la télécommande.

Comme les éléments Tactick (anémo, girouette, speedo, loch, Tension, température) générent aussi des phrases NMEA et que j'avais un problème de conflit RS232 et RS422, le bornier est en fait un multiplexeur Brookhouse, qui propose des sorties dans les deux formats. J'ai donc aussi sur l'écran (triple) BG les infos de la centrale.

Ca marche mais jamais complétement (j'ai le VMG et le COG sur le cadran tacktik, mais pas sur le BG) mais je suis plutot content du résultat.

Jacques

Répondre

---

28 jan. 2010

sur que vu le prix,
vaut mieux prendre directement le USB!!
930-0018-001
Pierre-Louis

Répondre

---

28 jan. 2010

un bemol!!!
Sur le PC, tu pourras toujours brancher du USB.
Mais si tu veux pouvoir piloter en même temps ton pilote auto par le GPS (hautement souhaitable) il te faut le câble NMEA et au besoin derrière un convertisseur NMEA USB. C'est le montage que j'utilise à bord.

On peut ruser en faisant echo sur le convertisseur USB pour récupérer du RS232/NMEA derrière le PC, mais j'aime bien pouvoir naviguer PC éteint! Surtout que je me sers du "goto" essentiellement sur les longues traversées.
Pierre-Louis

Répondre

Erendil

28 jan. 2010

Pas sûr
Le USB est donné pour le transfert de data dans le GPS.Il ne donne pas nécessairement des phrases NMEA.

C'est pourtant les phrases NMEA qui sont nécessaires pour Maxsea ou ses congénéres.

Là, je comprend que le codon USB sert à transférer des WP ou des fonds de cartes dans le GPS. En sortie, ils ne mentionnent que des images ou des sons.

Le problème de l'autre, c'est que l'on ne voit pas la sortie. Il peut y avoir une RS232 et c'est bon. Il peut y avoir une sortie USB, mais alors il faut, je pense, que le bazar contiennent un émulateur RS232 pour être compatible NMEA, et donc la création d'un port spécifique. Il peut, enfin, y avoir des fils, ce que j'ai au bout de mon cordon Garmin, et tu en fais ce que tu veux (souder une RS232 serait une bonne idée).

Si ton PC, comme tous les portables actuels "non professionnels", n'a plus de port RS232, tu peux trouver facilement une interface RS232 qui se connecte sur une prise USB et crée le port RS232.

Donc, oui, plutot le "NMEA"
930-0016-001 qui semble mieux adapté.

Jacques
Jacques

Répondre

Aliguen

29 jan. 201016 juin 2020

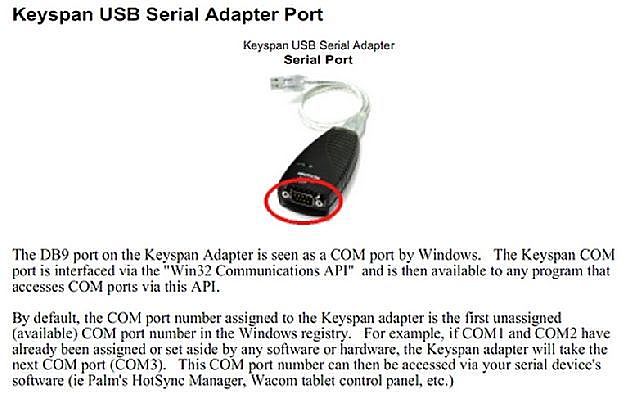

utiliser un adaptateur
Keyspan RS232 =&gt USB
je l'utilise depuis longtemps pour récupérer les infos sur un GPS MLR FX 312 vers Max Sea
Pc avec Windows XP
Fonctionne très bien.

Répondre

Aliguen

29 jan. 2010

il faut bien sûr
que ton GPS soit équipé d'une sortie RS232 (NMEA) et ensuite il suffit de brancher l'adaptateur Keyspan.

Répondre

julau

29 jan. 2010

houlala
Ca me parait ardu car je n'y connais rien.
J'achète le cordon qui se raccorde au GPS d'un côté, de l'autre les fils nus. Quel type de prise faut-il souder pour se raccorder à l'ordi qui possède un port USB ou un port HDMI.

Répondre

Erendil

29 jan. 2010

Une prise RS232
que tu connectera soit au port série de ton PC s'il en a un, soit à une interface RS232/USB que tu trouveras partout à une 20aine de roros.

Tu as un exemple donné d'interface RS232/USB.

Il traine partout sur le net et ici le plan de cablage de la RS232. C'est trés simple.

Jacques

Répondre

---

29 jan. 2010

N'oublie pas l'alimentation
J'ajoute qu'à acheter un cordon, il est indispensable de le prendre avec le fil d'alimentation!!! Sinon, prévois une très grosse provision de piles! On trouve des cordons "adaptables" pour Garmin, (voir Google) ça doit exister pour Magellan.
Un cordon USB pourrait assurer l'alimentation du GPS, à vérifier.
Donc, cordon data + alimentation allume-cigare!!!
A la maison j'utilise le même cordon avec un adaptateur 220V-&gtallume cigare.
pierre-Louis

Répondre

Aliguen

30 jan. 2010

il y a beaucoup plus simple
pour utiliser Maxsea avec un GPS plutôt que de faire une usine à gaz avec connexion NMEA, il suffit d'utiliser une antenne USB que tu paramètres directement dans Maxsea et ça marche partout.
pour exemple voir sur ce lien :
www.nauticom.fr[...]32.html

ou , c'est ce modèle que j'utilise :
www.electronique-bateau.com[...]1s.html

Répondre

julau

30 jan. 2010

Impeccable
Voilà une info que je ne connaissais pas. C'est bien l'intérêt d'HEO. Merci à tous de m'avoir aidé.
Bonne journée

Répondre

Moanao

30 jan. 2010

Soucis avec ce second lien
Le second lien ne fonctionne pas. Une erreur?
