liaison chaîne ancre, quelle est la force qui s'exerce sur la chaîne?

"calculer la force sur la chaîne" présente un degré d'approximation très élevé, étant donné le matériel à disposition (chaîne) il vaut mieux dimensionner par rapport à cela: une chaîne de 10 de grade normal casse entre 5-5.5 tonnes, si on met une manille avec charge de rupture inférieure elle devient probablement le maillon faible (mais peut-être suffisant?), si la manille a une charge de rupture plus grande alors si quelque chose se casse ce sera probablement ailleurs que sur la manille.
Pour que la manille résiste à sa charge prévue, contrôler aussi qu'elle travaille dans des conditions de traction uniquement (donc pas de cisaillement ni torsion), en particulier sur la zone de contact avec l'ancre

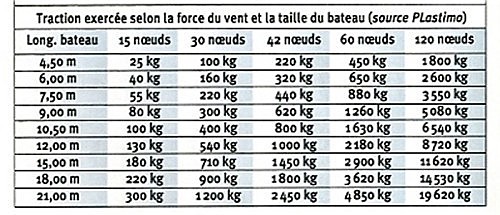

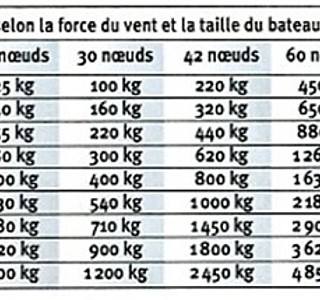

tres joli tableau qui correspond a ce que j'ai en tete

dans les années 80 j'etais aux kekenha au mouillage
nous avons subit un coup de sirocco a plus de 120kmh
j'ai tordu le jas de ma cqr de 16kgs et quelques maillons
de ma chaine s'etaient déformés avec les accoups sur la chaine je ne sais pas si un maillon rapide aurait résisté
quand à la manille lyre qui fait ajus sur la chaine et l'ancre
je monte toujours la plus grosse qui passe sur de la chaine de 10 on doit pouvoir mettre du 12 .
malheureusement je n'avais pas de peson pour mesurer la traction exercée ,mais c'est promis la prochaine fois je m'équipe
alain

La norme admise est que pour ces liaisons, on monte une manille du diamètre supérieur à celui de la chaîne; donc 12 mm pour une chaîne de 10 mm.

Voir aussi:

Tout dépend si la manille est en inox ou galva ; quel risque d'une manille inox sur une chaîne galva ?

En voila un poste interressant et hop tableau chargé.
Merci

Il serait peut-etre mieux de se poser une autre question: comment faire pour amortir efficacement les à coups sur les taquets du bateau et par là même sur l'ancre.
Une chaine de 10 peut tenir un bateau de 20m jusqu'à 60kt.
Pour la manille il faut qu'elle soit forgée et libre dans sa chaine. Si elle force il y aurra arrachement du galva donc oxydation donc affaiblissement.
Enfin chacun fait ce qui lui plaît plaît......

et si par contre on mouille dans l'eau ?

:acheval:

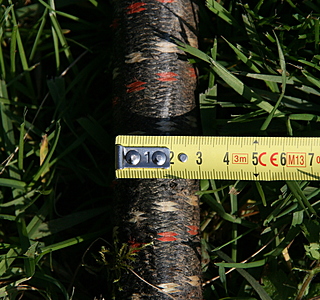

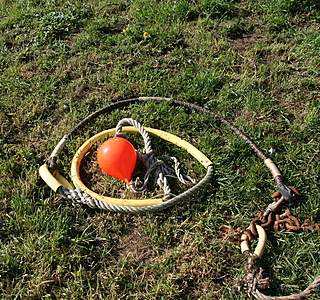

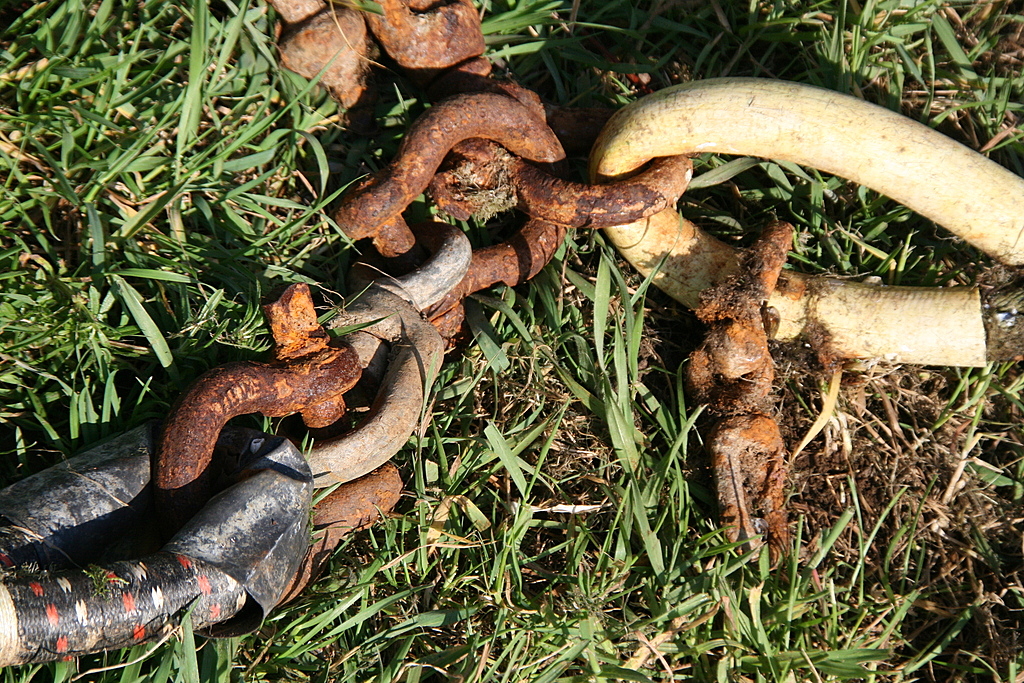

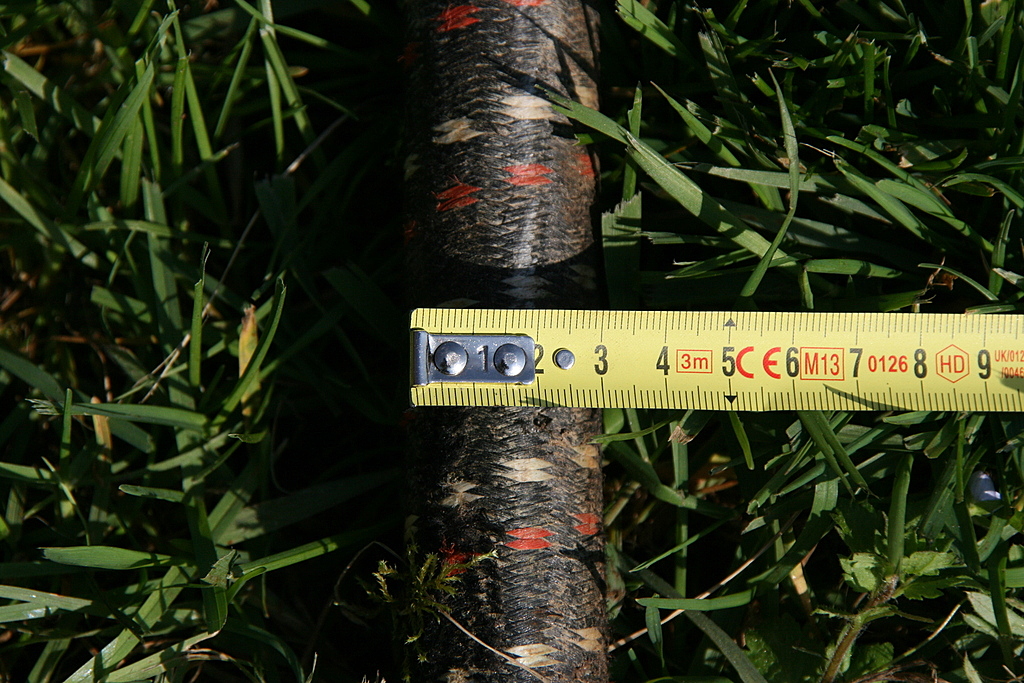

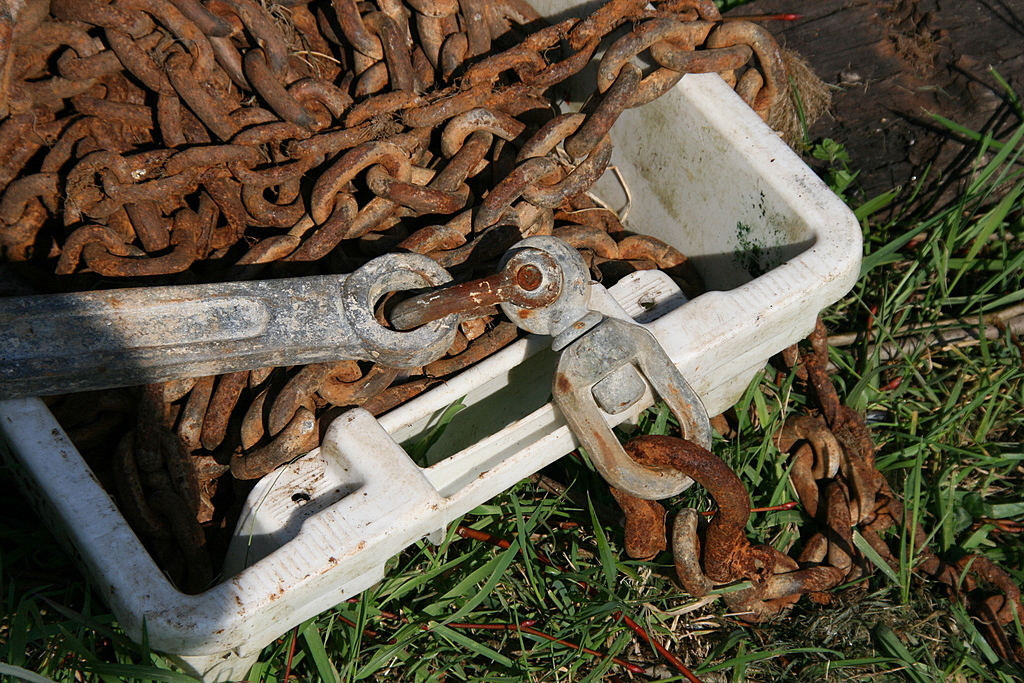

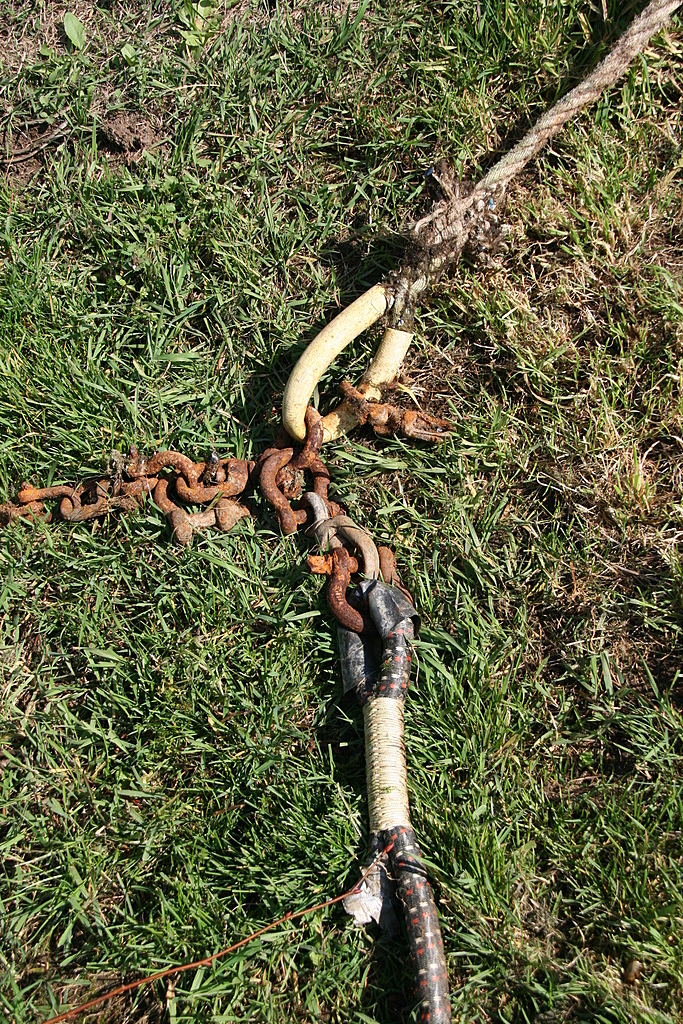

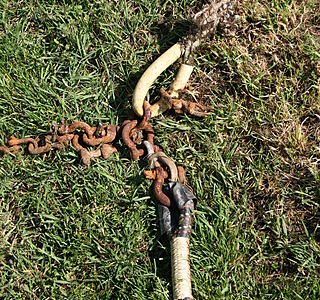

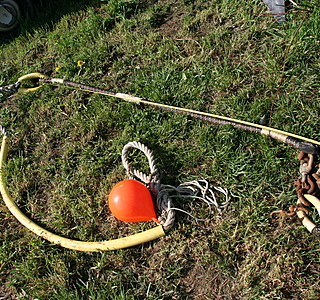

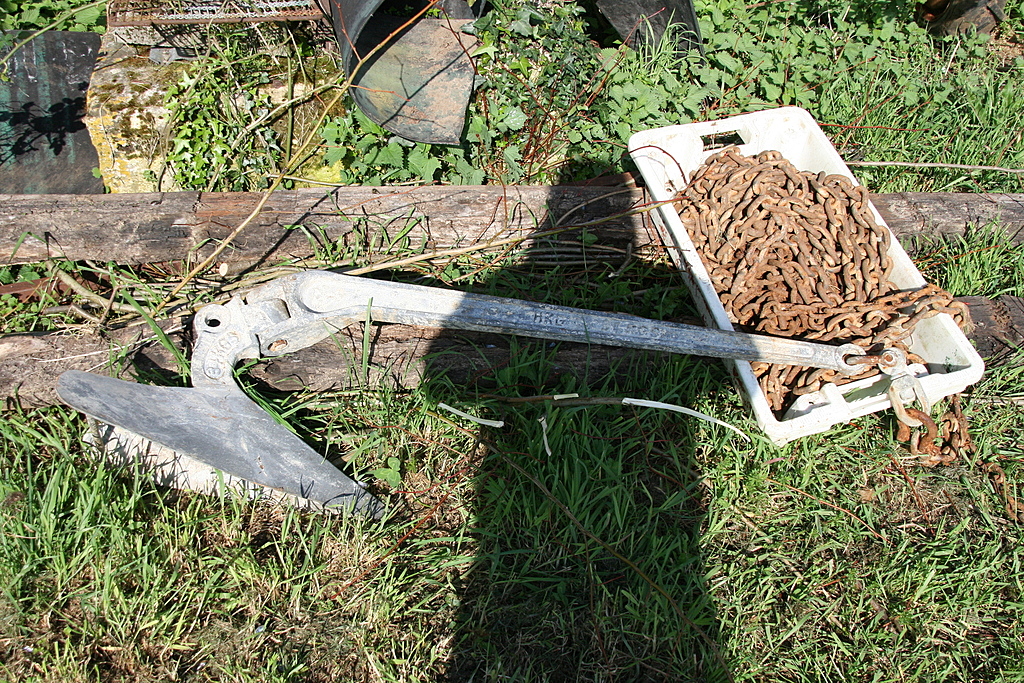

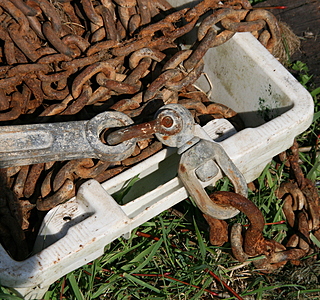

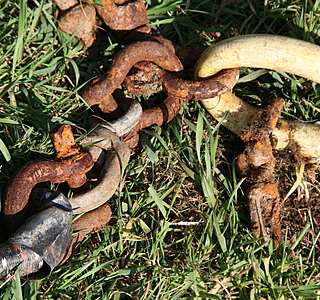

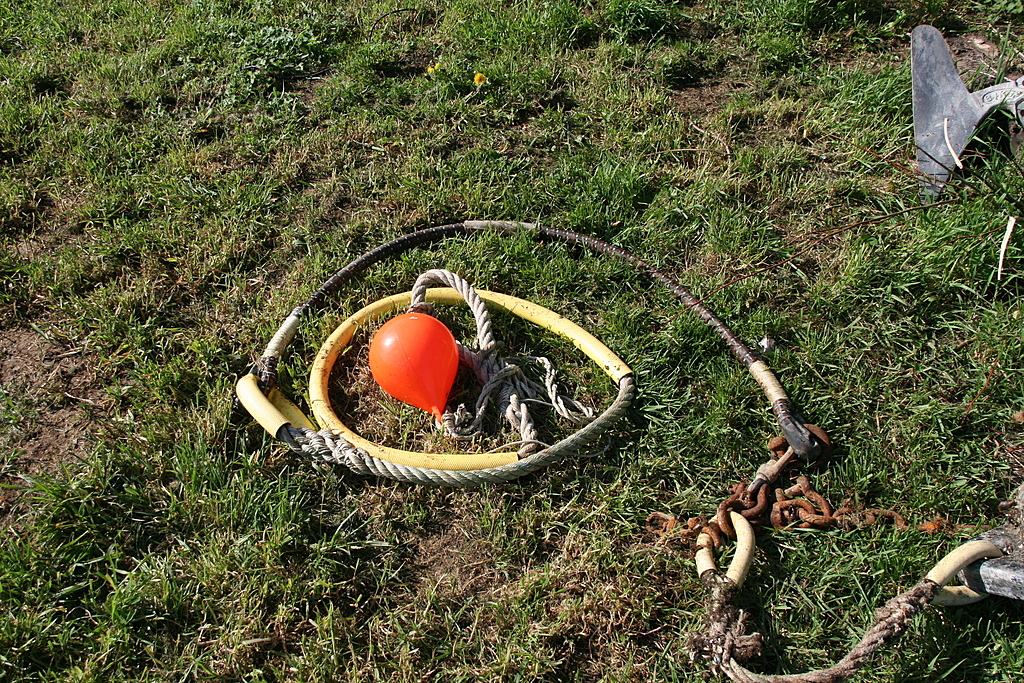

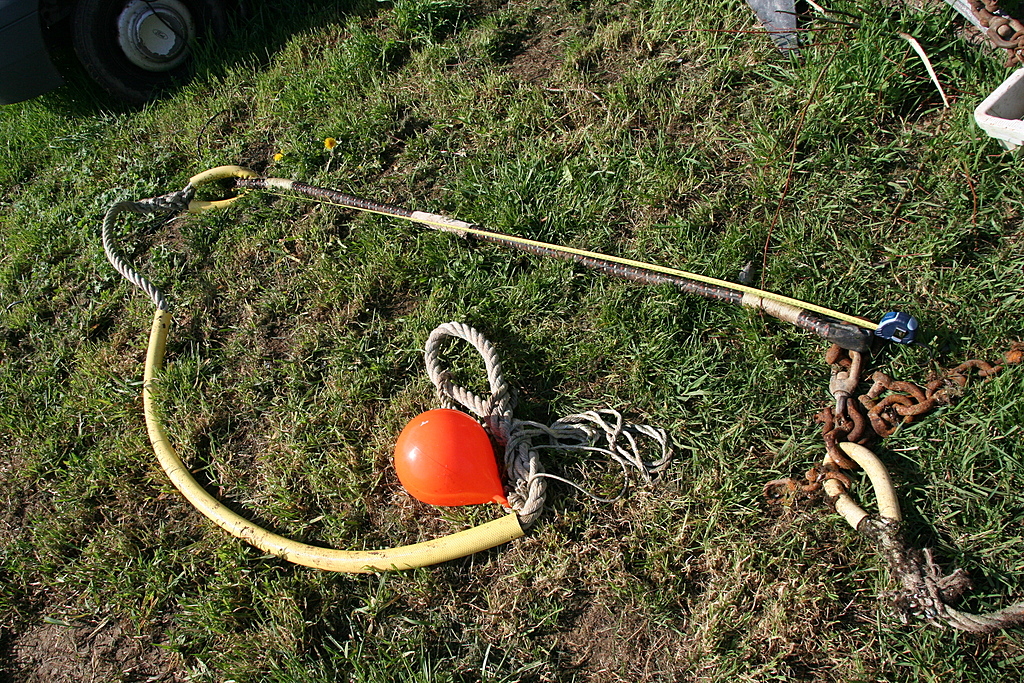

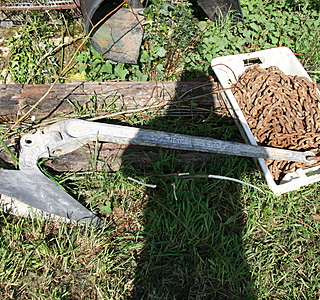

(et si par contre on mouille dans l'eau?) depuis 2 ans mouillage en Seudre d'avril a novembre aucun problème agrandi la photo et tu verras.ancre ACR 34kg,35m de chaine 25m D12+10m D10.pour une hauteur d'eau max 17 m
