Jeux dans la barre franche Sun-Shine
Bonjour à tous,
J'ai un peu de jeu entre la mèche de safran et la barre, c'est plus irritant qu'autre chose mais voilà, j'aimerai bien le supprimer et profiter de la douceur de barre de mon Sun-Shine.
Je vous joints les photos pour complèter mes explications.

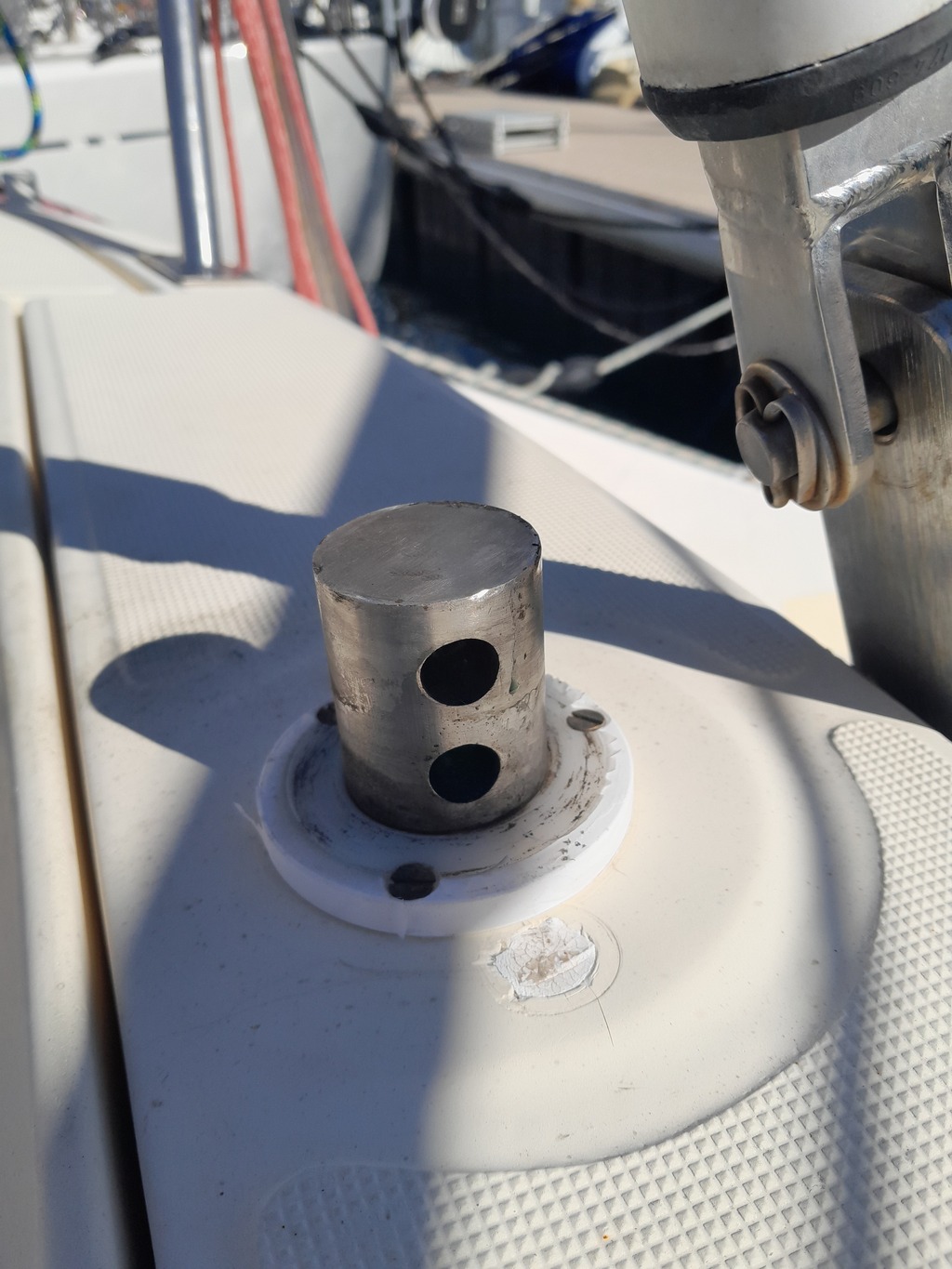

La mèche du safran (diamètre 38mm) est percée de deux trous de 12mm.

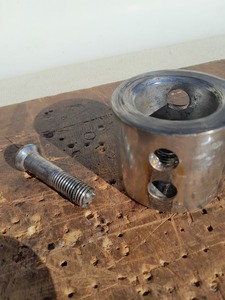

Par dessus vient une pièce que je pense être le carré de barre (en photo), celle-ci sert d'interface entre la mèche et la barre.

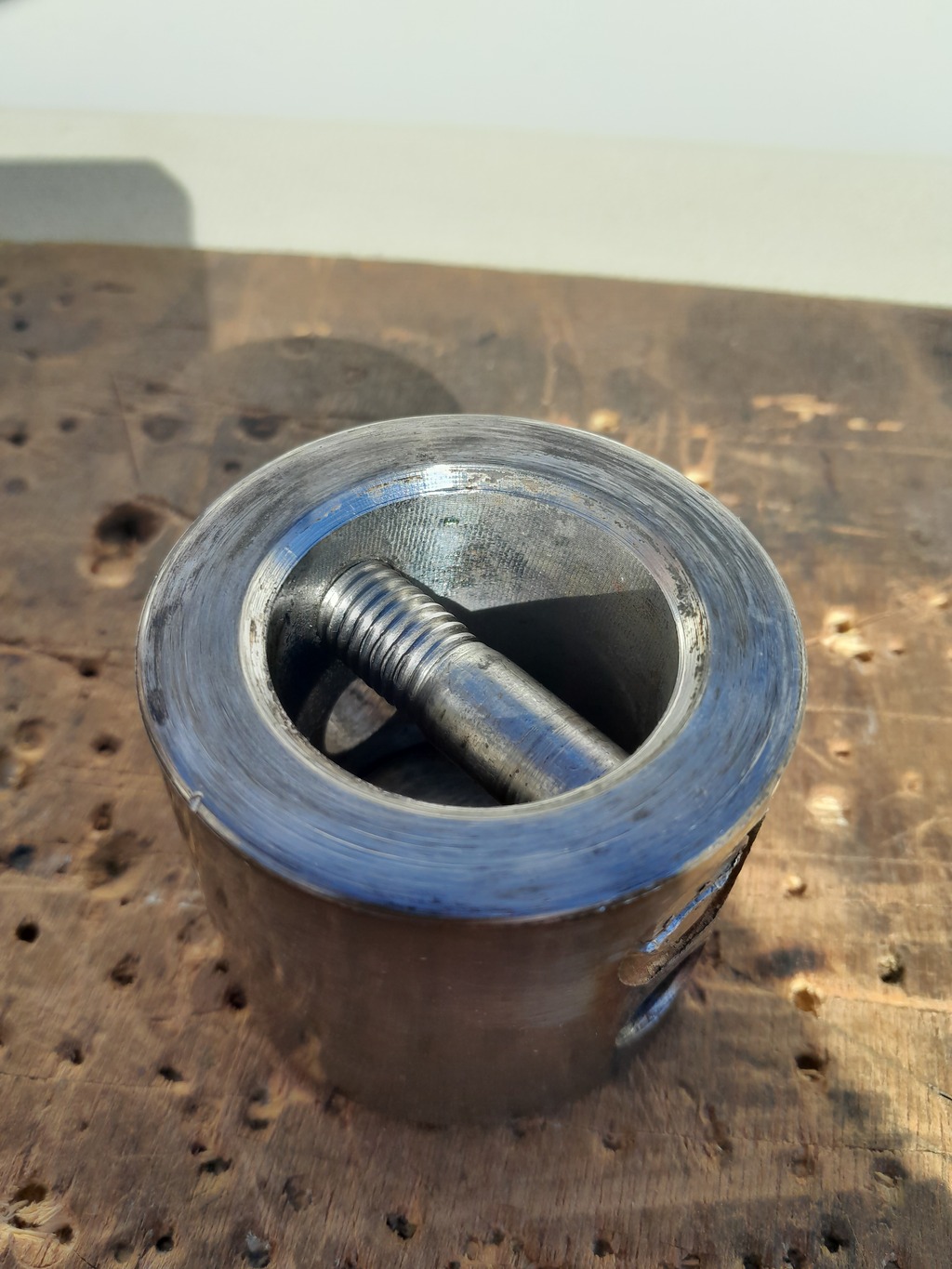

L'un des trous est taraudé d'un côté pour recevoir une vis comme montrée sur la photo 4.
L'autre trou reçoit le boulon permettant de solidariser la barre et sert également d'articulation pour la relever.
Un léger jeu entre la vis et la mèche (2 dixième de mm sur le diamètre) se transforme en bout de barre par un petit claquement à chaque inversion de pousser/tirer qui est agaçant.
Je ne trouve pas le moyen de supprimer ce jeu, si vous avez des pistes, merci de les partager.
Jean-Charles
Je ne sais pas ce que ça vaut: est-ce qu'en fendant le carré de barre (cela creerait un jour d'1 ou 2mm sur la face avant) le serrage des vis ne lui permettrait pas de venir se verrouiller complètement contre la mèche ?
Il me semble que l'on trouve souvent ce type de pièce en deux parties non jointives (surtout quand on cherche à serrer un collier sur un tube) et que c'est la force du serrage qui permet de les plaquer autant que possible l'une contre l'autre, ce qui évite alors le jeu.
Bonjour,
Merci pour ta contribution.
En effet c'est une solution mais sans retour sauf à faire tourner un nouveau carré de barre.
J'attends la suite.
Jean-Charles
Il faut mettre un vrai carré de barre serré sur la mèche, avec un axe distinct pour la barre
1) pas de jeu entre le carré et la mèche
2)la barre est mieux guidée sur la surface du carré et le jeu en bout de barre est réduit.
Bonjour à tous et merci pour vos retours.
Je vais partir sur la réalisation d'un carré de barre en bronze.
Bonne mer à tous
Jean-Charles
