Jeu dans l'axe de dérive

Bonjour. Je suis propriétaire d'un attalia 32. Au printemps, je dois changer l'axe de dérive car il y a du jeu et tous les passes-coques. Je souhaite des conseils. Les choses à faire à ne pas faire. Je ne suis pas un grand bricoleur. Je pense qu'il sera gruter et installer sur le terre-plein d'Arzal ou de la Turballe. A vos réponses. Dans l'attente, merci.

L'équipage
#Attalia
tyfoutyfou
05 fév. 2019
lilas blanclilas blanc
05 fév. 201905 fév. 2019

Bonjour
je te propose de jetter un oeil ici:
www.hisse-et-oh.com[...]_photos
tout est expliqué
je m'en suis servi pour remplacement de la mienne
kenavo
jacques

Répondre
philhenriphilhenri
05 fév. 2019

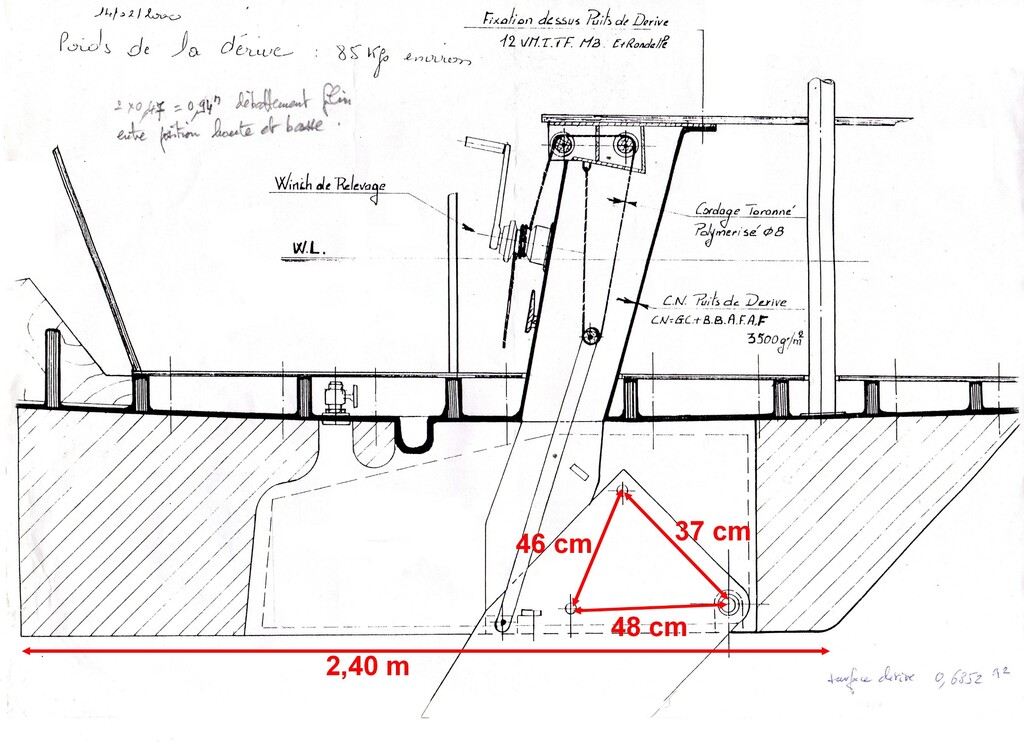

Quelques questions : beaucoup de jeu ? Es tu sûr que c'est l'axe, que c'est pas les patins en téflon du puit de dérive. L'accès au puit est facile en retirant la table. Sinon pas de conseil particulier. Jacques a changé sa dérive. Moi j'ai fait faire le travail ( dérive impossible à descendre ). Juste si tu fais sortir le bateau, bien t'assurer d'avoir suffisamment de hauteur pour sortir la dérive. Et comme pour les autres, des photos et un petit compte rendu. Bon courage.

Répondre
tyfoutyfou
06 fév. 2019

Bonjour. En faite, la dérive se met à vibrer. Il est possible que c'est les patins en téflon qui sont usés. A quoi ressemble les patins, de façon à les commander avant les travaux? Merci encore.

Répondre
delices2delices2
05 fév. 2019

Bonjour tyfou,

Comme je suis impliqué dans l'un des dossiers signalés par Jacques (bonjour!), à ta dispo si tu as des questions après leur lecture.
Pour l'axe, je suis d'accord avec philhenri (bonjour itou!): j'ai un doute sur l'intérêt d'un changement d'axe, mais pourquoi pas.
Quant aux patins de teflon, personnellement je les cherche encore... Le plan Jeanneau parle de "plots de centrage", et je crois que ce sont des bossages en fonte intégrés à la quille, mais je n'en suis pas certain. En tout cas, je ne sais pas comment intervenir sur ces plots.

Répondre
tyfoutyfou
06 fév. 2019

Bonjour, nous avons échangé une discussion l'année dernière sur le terre plein à Arzal???

Répondre
lilas blanclilas blanc
05 fév. 201905 fév. 2019

bonjour à vous,

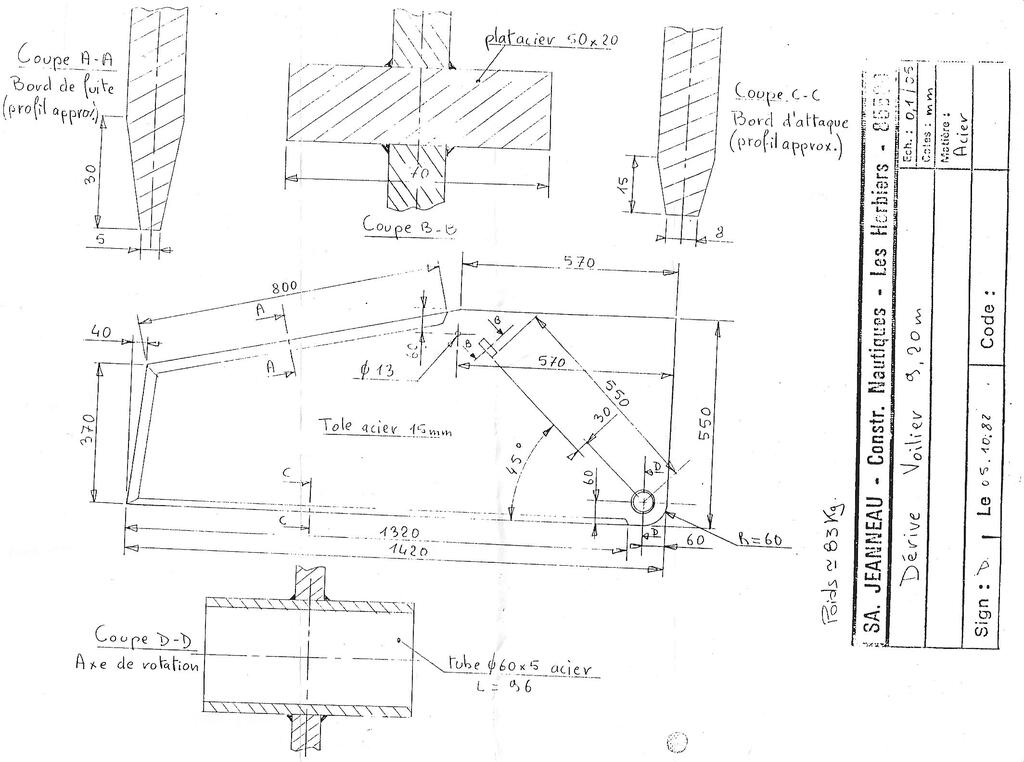

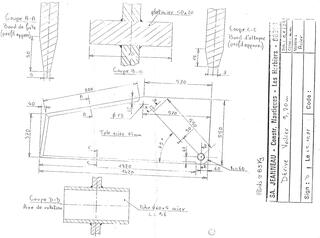

Pour les plots: il s'agit d'un plat de tole de 20mm par 50 de large et 70mm de long qu'il faut souder dans un trou carré (coupe BB du plan fournit par jeanneau) et qui viennent en butée sur des plots qui sont en bas du puit.

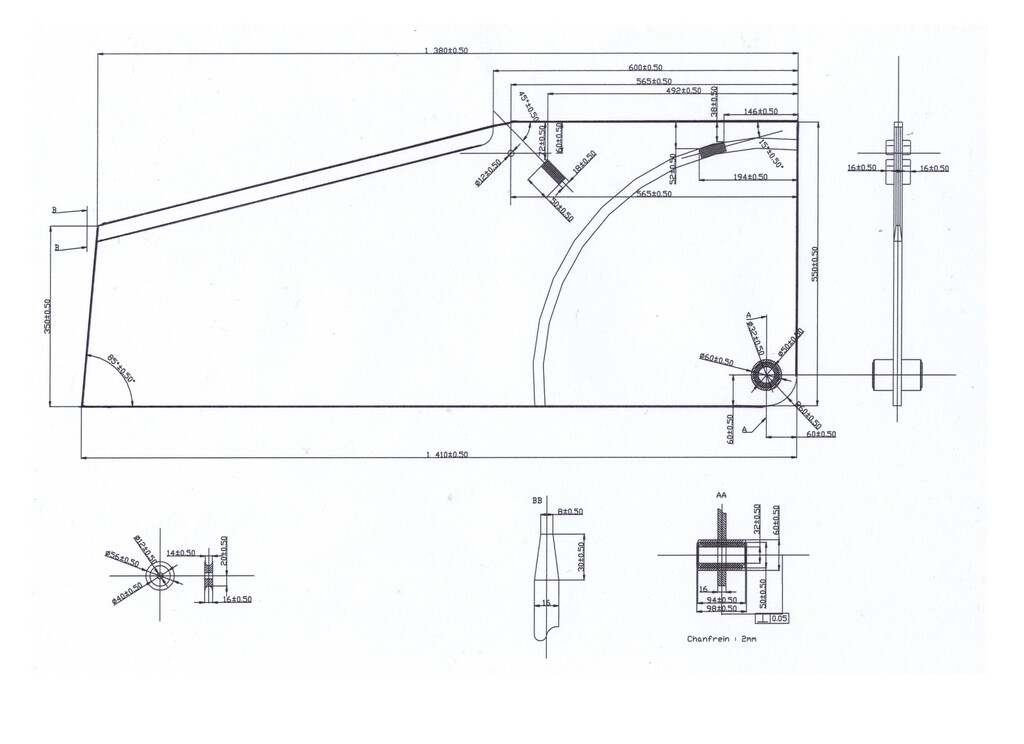

Pour info: derive fabriquée à la decoupe numérique : 186 euros
tube et bague en POM.C chez un tourneur: 66 euros
reste plus qu'à peindre et remonter tout cela

Répondre
chaptitchaptit
06 fév. 201916 juin 2020

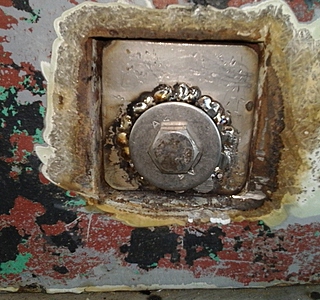

J'ai réparé ce jeu ,qui en fait était pour ce cas du non pas a l'usure de l'axe ni de la bague "plastique" (ertalon) de la dérive,mais les trous dans la quille se sont agrandis par la corrosion
J'ai fait 2 plaques de 4 mm épaisseur et ajustées au carré de la quille et 2 bagues inox pour rattraper le jeu .Les rondelles ne sont bien sur pas soudées,et j'ai mis des boulons de 10 mm au lieu des 8 mm
Bien sur c'est pareil des 2 cotés et des ajustement sur place sont indispensables ,les soudures ont étés faites en place
des photos sont plus "parlantes"

Répondre
chaptitchaptit
06 fév. 2019

Suite du message précedent
Quelquefois l'axe peut etre faussé ,cela est du au fait que la dérive est relâchée trop brutalement ,ce problème est commun a tout les jeanneau avec ce type de dérive .Il est très facile d'en refaire un autre ,ce sont des diamètres standard,

Répondre
delices2delices2
06 fév. 2019

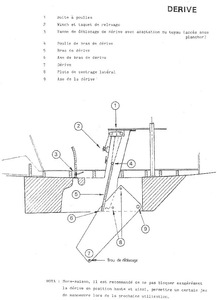

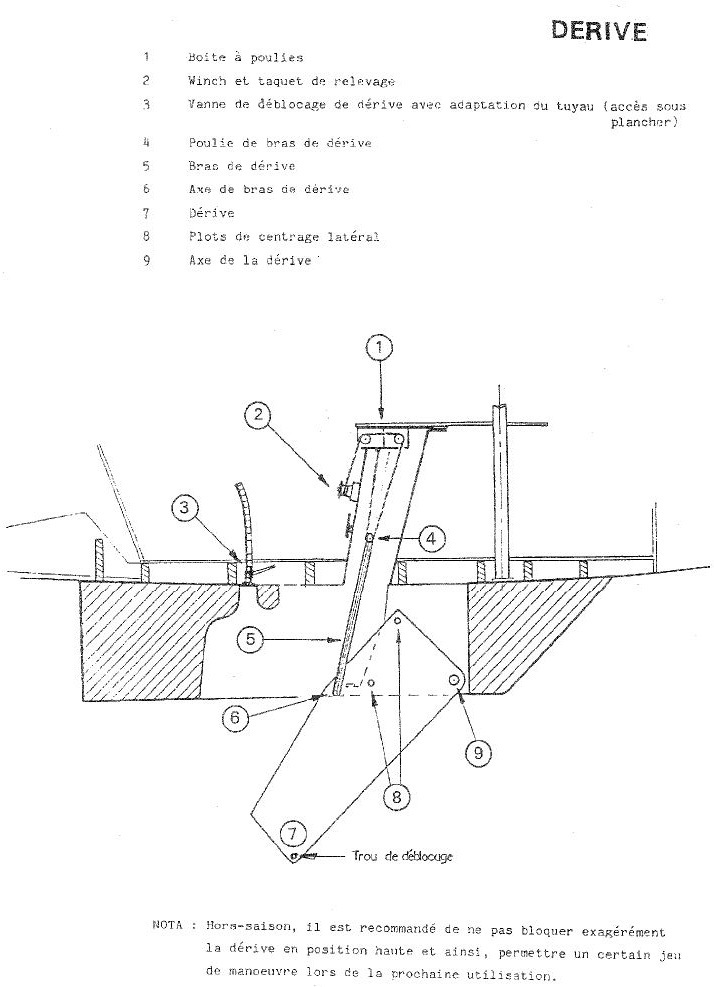

Merci lilas blanc, les plots de centrage dont je parle sont le 21 sur ce plan :

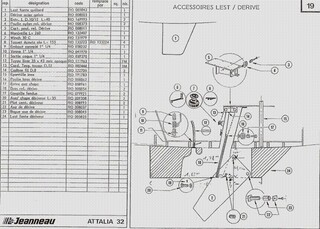

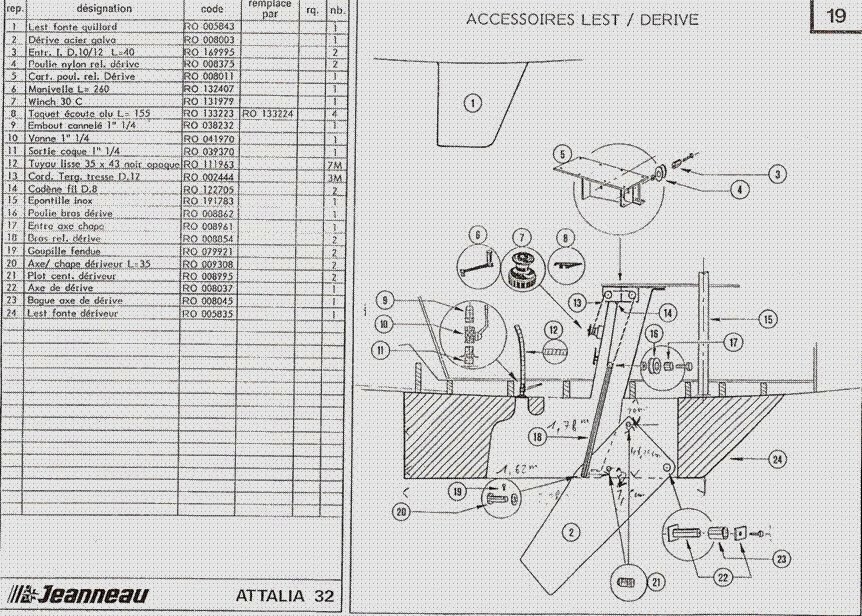

ou encore le 8 sur ce plan:

Pou moi, le plat de tole dont tu parles sert à poser la dérive en position basse dans les encoches de la quille (quand elles existent encore!)

Répondre
lilas blanclilas blanc
06 fév. 2019

sur ma dérive démontée il n'y avait pas de patin teflon!

Répondre
philhenriphilhenri
06 fév. 2019

Jacques, sur la mienne non plus pas de patins. Le chantier qui me l'a remplacé m'a dit qu'il y avait des patins ou guides dans le puit de dérive. Qui souvent bloquaient la dérive parce que la fonte du puit gonflait. Revenons au sujet principal : la dérive du bateau de tyfou , du jeu, ou elle vibre. Tyfou, qu'est ce qui te fait dire que c'est l'axe ? En navigation tu entends quelque chose ?

Répondre
tyfoutyfou
07 fév. 2019

Bonjour, en navigation, dans des conditions normales mais avec de la mer houleuse. Dérive descendu; on entend bien une résonnance.

du jeu ou elle vibre? je ne sais pas……………. Merci de vos réponses.

Répondre
lilas blanclilas blanc
12 fév. 2019

Les patins en téflons existent, je les ai rencontrés...
ils ne se trouvent pas sur la dérive comme pourrait laisser penser le plan mais à l'intérieur du puit.
20mm d'ecart entre les deux plots sur mon bateau

Répondre
philhenriphilhenri
13 fév. 2019

Un mystère de lever !!! Merci Jacques.

Répondre
delices2delices2
18 fév. 2019

@tyfou
Bonjour,
Je n'avais pas vu ton post; oui on a causé ensemble l'an dernier à Arzal. C'était bien toé, c'était bien moé! :topla:

Répondre
philhenriphilhenri
18 fév. 2019

Tyfou. Maintenant que tu en connais un, il te faut connaitre les autres. Nous t'attendons en septembre du côté de Concarneau.

Répondre
tyfoutyfou
21 fév. 2019

Bonjour, c'est une bonne chose…. je suis sur Arzal.

Répondre
