inverseur hurth hbw 10 2r

Les abaques dans le .pdf joint.

Ce qui vous concerne ce sont les courbe en rouge :rapport de transmission "normalement marche avant" (Position "A" pour le levier de commande) : 1/2.045 pour le 10-2R. (les courbes bleues concernent le 10-3R rapport de transmission "normalement marche avant" 1/2.722)
la position "B" du levier est normalement marche arrière, mais dans certaines applications on peut inverser, tout comme pour certaines applications on peut le positionner à l'envers, il suffit d'un verser la jauge et le bouchon de vidange, mais un peu plus d'huile est nécessaire voir la notice.

Bsr,
Sur mes docs Hurth;

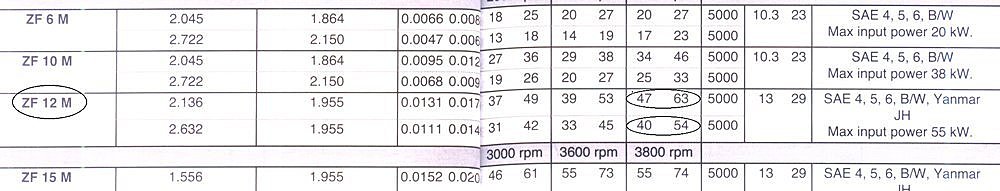

le 10 hwb 2R a été remplacé par le HBW 125-2R, le quel aurait pris le nom de ZF 12M

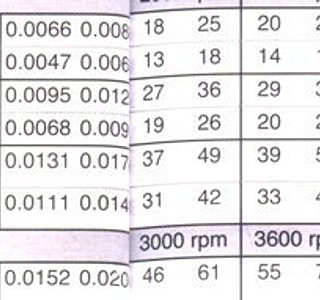

Avec ratio de 1/2,136 Mav et 1/1,955 Marr 47kw
ou ratio de 1/2,632 Mav et 1/1,955 Marr 40Kw

La capacité puissance moteur maxi le ZF12M pour 3600T/mn
est donc de :
47 Kw ou 63cv
40 Kw ou 54cv

Après, quels sont les moteurs qui peuvent s'accoupler c'est fonction de la platine et du damper qui se trouve entre l'inverseur et le moteur sous la cloche d'inverseur...
Mamita.
