Interrupteurs disjoncteurs ?

Bonjour à tous,

Je vais refaire mon tableau électrique composé d'inters de la marque airpax. Vu que je ne connais pas ces inters (et peu de choses sur l'élec en général), et que je n'ai trouvé ni fusible ni rien d'autres pour protéger les circuits j'en ai fini par conclure qu'ils faisaient disjoncteurs aussi.

Est-ce que quelqu'un peut me confirmer qu'il s'agit de disjoncteurs, et si oui me dire queĺle intensité ils peuvent supporter?

Merci

#Électricite

Tranquilou

11 déc. 2019

Tous
Non lu

C'est pas hyper lisible, mais je crois distingu... ATCFrog11 déc. 2019

Bonsoir. Ce n'est pas des disjoncteurs mais des... nossi11 déc. 2019

une puissance s'exprime en WATTS une tension e... cowboy bebop 12 déc. 2019

Merci pour vos réponses, du coup mon circuit n'... Tranquilou11 déc. 2019

Je lis en haut à droite 8003, probablement la d... Spisea11 déc. 2019

Parfois, google est meilleur conseilleur qu'un ... TIR11 déc. 2019

Salut Tranquilou, _**"...J'ai une question, le... Mamita13 déc. 2019

Re, Ci joint une proposition électrique de ton... Mamita16 juin 2020

Merci Mamita pour tes réponses, du coup je vais... Tranquilou16 déc. 2019

ATCFrog

11 déc. 2019

C'est pas hyper lisible, mais je crois distinguer un 10A ?

Répondre

nossi

11 déc. 201911 déc. 2019

Bonsoir. Ce n'est pas des disjoncteurs mais des interrupteurs pour une puissance de 10 ampères ce qui n'est pas pareil.On les appelles aussi "tumbler" ou quelque chose d'approchant. De vrais disjoncteurs , plus chers, couperont le courant si ce dernier dépasse leur puissance.

Répondre

cowboy bebop

12 déc. 201912 déc. 2019

une puissance s'exprime en WATTS
une tension en VOLTS
une intensité en AMPERES

:-)

airpax est fabricant de disjoncteur et d'interrupteur.

Visiblement la série 8003 est une série de disjoncteur thermiques.

Répondre

Tranquilou

11 déc. 2019

Merci pour vos réponses, du coup mon circuit n'est pas protégé.... c'est étonnant parce que c'est le matériel d'origine et par ailleurs l'installation est propre.

J'ai une question, les schémas que j'ai vus pour les tableaux électriques indiquent tous que les inters sont branchés avec le + et le -. Sur l'installation actuelle les inters sont branchés uniquement sur les +. Il y aurait- il un soucis en branchant ces tableaux uniquement sur les + ?

D'autre part ils sont vendus avec par exemple 6 disjoncteurs : 2 de 5A, 2 de 10A et 2 de 15A.... du coup je pensais partir sur un tableau avec fusibles en verre pour pouvoir les calibrer aux plus juste pour chaque inters.

Répondre

Spisea

11 déc. 201911 déc. 2019

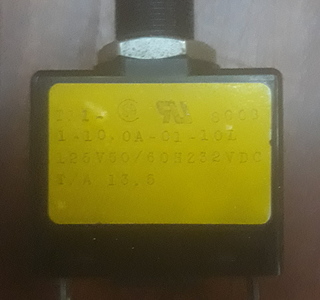

Je lis en haut à droite 8003, probablement la date de fabrication

1.10.0A-01-101 probablement 10 Ampères
125V50/60H232VDC tension et fréquence de fonctionnement
T/A 13.5 ???

Répondre

TIR

11 déc. 2019

Parfois, google est meilleur conseilleur qu'un forum.......
Les produits de la marque AIRPAX sont maintenant fabriqués par Sensata Technologies, Division de la protection de l'alimentation. Sensata Technologies a acquis Airpax Corporation.
airpax.sensata.com[...]

Répondre

Mamita

13 déc. 2019

Salut Tranquilou,
"...J'ai une question, les schémas que j'ai vus pour les tableaux électriques indiquent tous que les inters sont branchés avec le + et le -. Sur l'installation actuelle les inters sont branchés uniquement sur les +. Il y aurait- il un soucis en branchant ces tableaux uniquement sur les + ?..."
Et bien non! en principe les interrupteurs et disjoncteurs , les fusibles, sont sur la polarité +12v, et normalement les tableaux n'auraient besoins que de cette polarité (+12v)!
Mais bien souvent sur certains tableaux, il y a des petits voyants ou voire des "leds", auquel cas il faut alors amener un (-12v) pour le retour de ces lampes.
Apparemment, dans le cas de ton tableau, il n'y a aucun voyant ou leds, donc la polarité (+12v) est suffisante ...

"...D'autre part ils sont vendus avec par exemple 6 disjoncteurs : 2 de 5A, 2 de 10A et 2 de 15A.... du coup je pensais partir sur un tableau avec fusibles en verre pour pouvoir les calibrer aux plus juste pour chaque inters..."
Attention a la section du fil qui alimentera ton tableau de bord: il faudra qu'il puisse supporter une Intensité de (5+5+10+10+15+15 A) soit 60A ! Il faudra que ce câble soit d'une section de 16mm2...

Pour la compréhension de tous, il aurait fallu faire 2 photos (1 cote recto, et 1 photo verso).
Mamita

Répondre

Mamita

13 déc. 201916 juin 2020

Re,

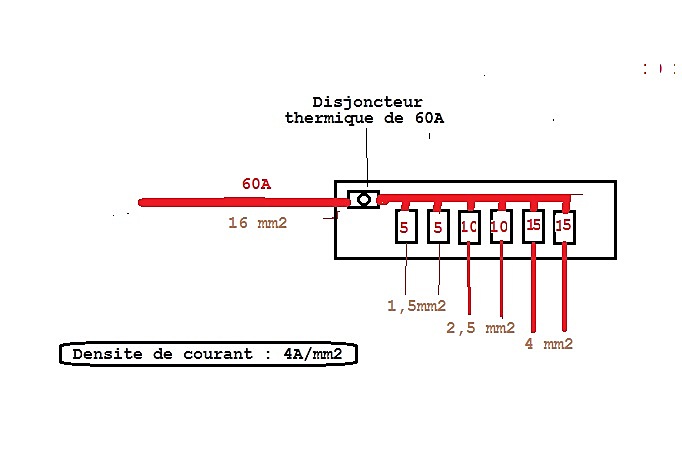

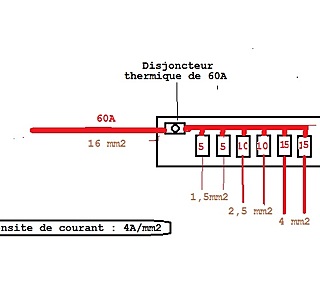

Ci joint une proposition électrique de ton tableau :
mamita

Répondre

Tranquilou

16 déc. 2019

Merci Mamita pour tes réponses, du coup je vais prendre un tableau du commerce avec fusibles verre sans loupiote et tout brancher sur le +.

Par contre je vais calculer l'intensité maximale lorsque tous les consommateurs sont alimentés pour choisir le tableau et la section du câble d'alimentation.

Encore merci.

Répondre
