Interfaçage Navicom RT 750 AIS V2 avec un ordinateur

Bonjour,
Y aurait-il quelqu'un parmi les héonautes qui ait branché sa VHF Navicom RT 750 AIS V2 sur son ordinateur à partir de la sortie date NMEA 183 pour récupérer les signaux GPS et AIS ?
Si oui, afin de gagner du temps et de ne pas faire de bêt...rie, un plan du câblage utilisé me serait bien utile.
D'un côté la fameuse VHF et de l'autre un PC lambda avec Open CPN.
Remerciements anticipés.

L'équipage
#Communication#Informatique#OpenCPN#VHF
AnnobonAnnobon
08 juin 2022
PexchaPexcha
08 juin 202208 juin 2022

Bonjour,
Je viens d'installer un truc similaire mais avec un multiplexeur NMEA0183 -> Wifi connecté à ma RT750.
Je récupère les cibles AIS sur ma tablette avec Navionics. Ca fonctionne très bien.
vela-navega.com[...]iplexer
D'ailleurs je pense qu'il existe un modèle avec port USB utilisable pour sortie vers PC.
Voir

AnnobonAnnobon
08 juin 2022

Merci de cette réponse aussi diligente que bien documentée ! Salutations plaisanicières

Barbe roseBarbe rose
29 août 2023

Bonjour,

Je relance ce fil car j'essaye également de faire cette connexion mais via un adaptateur rs422/USB. Pour l'instant sans succès. Le port est détecté par l'ordi mais la vhf n'émet pas. Je l'ai pourtant bien réglée et les connexions au bon endroit. Je ne comprends pas.

Je vais réessayer en étamant les câbles mais si quelqu'un a d'autres idées je suis preneur.

hdmanillac:As tu essayé en croisant les fils + et - ? Tx et Rx changent suivant les normes des appareils (RS 485, 432 et 422).·le 29 août 2023 09:58
Ajouter un commentairePublier
AnnobonAnnobon
29 août 2023

Bonjour,
Il faut, en principe, créer un port virtuel sur l'ordinateur pour pouvoir récupérer les informations qui émanent de la vhf et/ou de tout autre dispositif tels que GPS.
Il existe de nombreux gratuiciels sur la toile. Bon courage.

Barbe roseBarbe rose
29 août 2023

J'ai essayé en croisant les fils, je n'ai qu'une lumière orange (rxd) qui clignote à chaque fois et jamais de vert. Elle clignote juste quand il y a un seul des 2 câbles. Lorsque je fais le bon branchement avec 2 câbles, les 2 lumières s'éteignent.

J'utilise bien les bons fils, pourtant, je m'en suis assuré avec Navicom.

Barbe rose:Le TXD pour l'émission ne clignote jamais·le 29 août 2023 13:54
Ajouter un commentairePublier
BenjiC34BenjiC34
31 août 2023

Simple avec Digital yacht, je l'ai fait sur un changement de VHF pour que sur tablette Boating affiche AIS et GPS.
digitalyacht.fr[...]-wln10/

Oxygene11Oxygene11
20 août 2024

Bonjour,
Je suis dans la même situation de Annobon ; RT750AIS à connecter à un PC.
J'ai un raccord NMEA0183 à 7 fils livré avec la VHF.
Comment connecter ces fils à un port USB du PC?
Merci à tous

J-MarcJ-Marc
17 nov. 2024

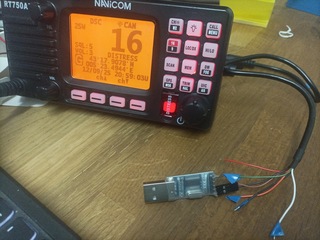

Il faut un adaptateur convertisseur TTL USB vers RS232 comme les PL2303HX, PL2303
On en trouve pour quelques euros chez Ali

La sortie AIS de la VHF est à raccorder à l'adaptateur :
7 (bleu) au RX de l'adaptateur
8 (gris) au GND de l'adaptateur
Il faut aussi connecter un GPS à la VHF (fils 5-jaune et 4-vert).

sterwen:Le NMEA0183 c'est du RS422, ou peut aussi mettre du RS232, mais en aucun cas du TTL. Cela ne va pas fonctionner. Il faut un adapateur RS422 ou RS232 vers USB. On en trouve plein de types avec généralement le même chip FTDI dedans.Surtout pas de TTL!·le 17 nov. 18:44
Ajouter un commentairePublier
sterwensterwen
17 nov. 2024

Le moins cher sur AliExpress:

Lady_C:FTDI et PL2303, c'est impossible :-)·le 17 nov. 19:08
sterwen:Ok, Ok. J'ai confondu Prolific et FTDI·le 17 nov. 21:20
Ajouter un commentairePublier
Oxygene11Oxygene11
17 nov. 2024

Salut à tous et merci pour vos messages.
Depuis, mon précédent message, je suis arrivé à connecter ma VHF RT750AIS à mon ordi (OPENCPN).
J'ai utilisé un multiplexeur de vela-navega (nmea4WIFI) relié à la vhf via le câble livré avec la vhf et à l'ordi par wifi. J'ai aussi branché le multiplexeur à l'ordi via usb (câble miniUSB/USB) pour l'alimenter.
Ci-joint les photos du branchement pour voir les bornes de branchement sur le multiplexeur et les couleurs des fils du câble de la vhf.( marron vhf sur A2, noir VHF sur B2, vertvhf sur A5).
Bon branchement et bon vent

Lady_C:si tu n'utilises qu'une entrée NMEA, tu peux brancher sur P1 et ne pas utiliser le wifi, puisque tu as connecté l'USB·le 17 nov. 22:42
Ajouter un commentairePublier
