Installer Panneau solaire 117*80 cm sur portique arrière

Bonjour aux expert(e)s du forum,
Je viens d'acheter un panneau solaire 140W de dimensions 117*80 cm que je vais devoir installer sur le portique arrière du boat déjà encombré d'antennes, du radar et de l'éolienne.
Je pense qu'il va falloir déporter un peu le panneau avec des bras articulés ? ou des bras avec un axe pour que le panneau puisse pivoter en fonction de l'orientation du soleil ?
Avez-vous des idées simples à mettre en place et fiables pour installer ce panneau à l'arrière du boat sur le portique ? Chez qui faire les pièces ? Où les acheter ?
Merci pour vos conseils.

Sealskin

28 mai 2014

Tous
Non lu

Et le portique arrière du boat où fixer le pann... Sealskin16 juin 2020

tu pourrais peut être déplacer le radôme du rad... schooner28 mai 2014

une articulation du panneau est parfaitement in... diatomee5628 mai 2014

c'est pas parfaitement inutile car ca augmente ... (correlation)28 mai 2014

Les miens sont articulés et je trouve ça très u... Jadran28 mai 2014

Ci joint une photo de la réalisation de cet hiv... Le p´tit troisième16 juin 2020

Photo2 Le p´tit troisième16 juin 2020

Sealskin

28 mai 201416 juin 2020

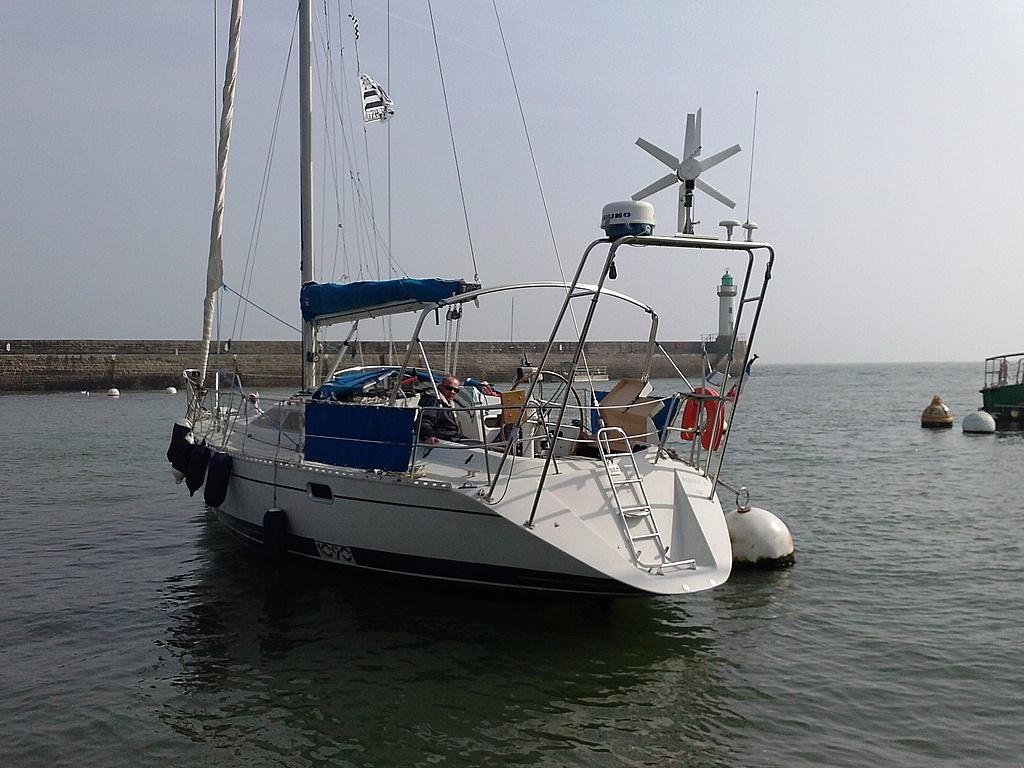

Et le portique arrière du boat où fixer le panneau solaire.

Répondre

schooner

28 mai 2014

tu pourrais peut être déplacer le radôme du radar sur le mat, l'éolienne sur le coté du portique et les champignon sur le balcon AR, ça te libèrerais de la place. Après, 2 cornières avec une articulation et un blocage à 30° de chaque coté suffiront, non?

Répondre

diatomee56

28 mai 2014

une articulation du panneau est parfaitement inutile et difficile à gérer il y a des année que j'ai le mien qui est fixe et cela fonctionne très bien
Alain

Répondre

(correlation)

28 mai 2014

c'est pas parfaitement inutile car ca augmente beaucoup le rendement de pouvoir l'orienter , mais c'est souvent un bordel pour installer un systeme utilisable et solide..les miens sont donc fixes aussi et je compense le manque de rendement pas la surface ( environ 2 m2)

Répondre

Jadran

28 mai 2014

Les miens sont articulés et je trouve ça très utile le soir ou le matin de bonne heure.
.
Tu peux très facilement et pour pas cher réaliser un support à base de tube inox de 25 mm (Voir chez Dafrodis par exemple) repris sur le haut de ton portique, et fixer les panneaux sur ce support au moyen de colliers de prise en charge pour l'irrigation comme expliqué ici : www.plaisance-pratique.com[...]erselle
.
C'est fiable (testé avec maxi 45 nds de vent !) et avec ce système les panneaux restent facilement orientables dans le sens longitudinal du bateau !

Répondre

Le p´tit troisième

28 mai 201416 juin 2020

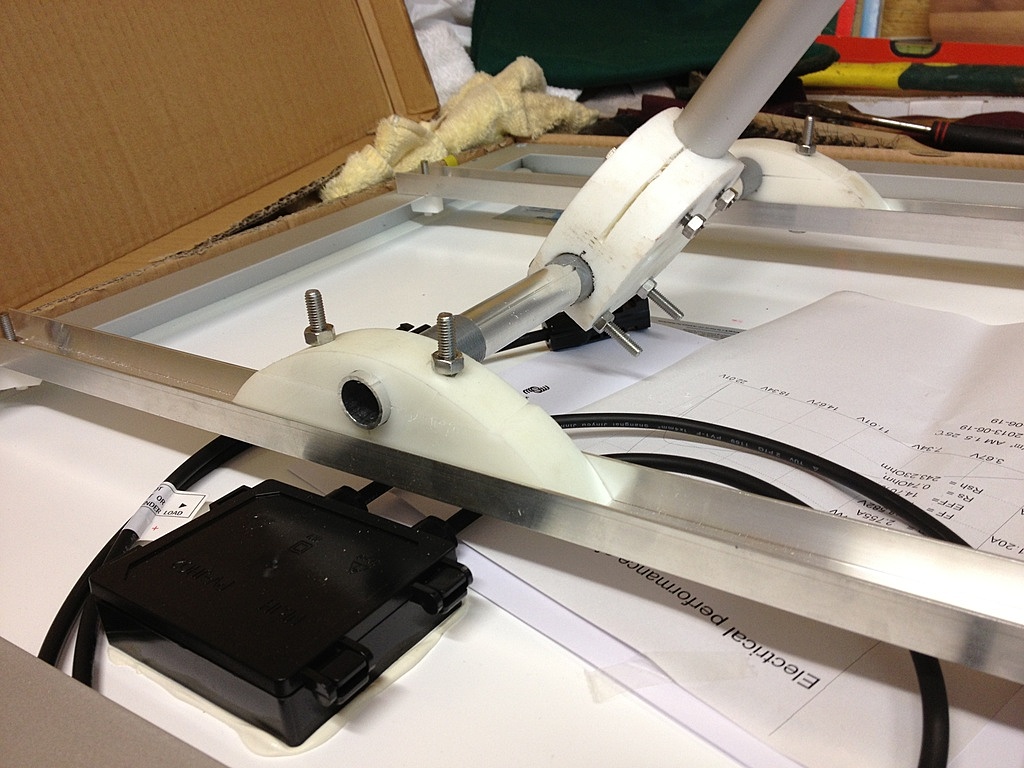

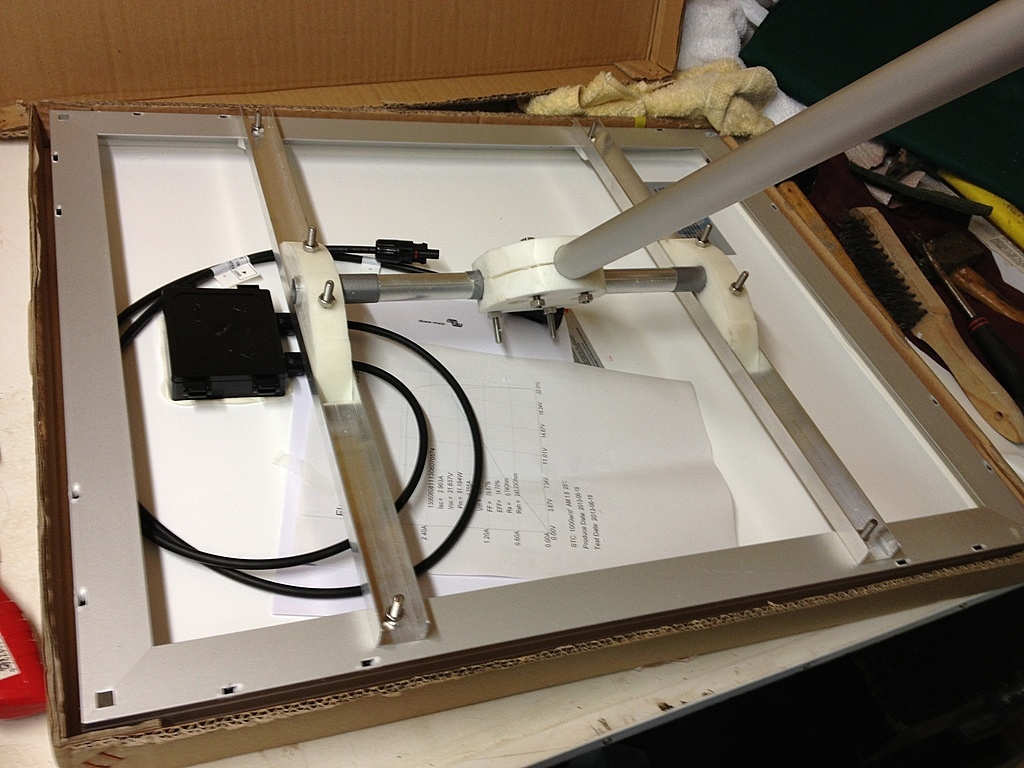

Ci joint une photo de la réalisation de cet hiver : pour les articulations j'utilise de l'erthalyte. Acheté par bloc, je l'usine en fonction du besoin avec de l'outillage simple (perceuse et scie circulaire). Le rendu est a la fois solide et esthétique.
