Installation vérin T1 Raymarine

Bonsoir à tous,
J’ai installé un vérin T1 Raymarine.
J’ai dû percer un trou d’une quinzaine de cm de diamètre donnant sur l’extérieur, pour laisser passer le bras du vérin qui est en contact avec mon secteur de barre (qui est à l’extérieur, à proximité de la barre à roue). Ce n’est pas top, parce que de l’eau de mer peut entrer par le trou. Du coups, je cherche un “soufflet” en caoutchouc, qui évite ces infiltrations d’eau … mais rifen à faire ; je n et n trouve pas. Si vous avez compris l ex sujet (j de n’ai pas l’impression d’avoir été super clair) et avez un conseil..
Bonne soirée

L'équipage
#raymarine
ChrisTarifa69ChrisTarifa69
22h
LeMokoLeMoko
22h

Il existe dans l'automobile des soufflets pour les directions
Un exemple
www.driftshop.fr[...]gs.html

Le Moko

ChrisTarifa69ChrisTarifa69
21h

Merci LeMoko (et ravi de te retrouver sur ce site).
En faisant mes recherches, je suis effectivement tombé sur pas mal de soufflets associés à l’automobile, mais souvent trop étroits ou petits. Je pense que pour installer ce vérin, il faudrait un manchon d’une quinzaine de cm de diamètre, 15-20 de haut et en haut du cône, un diamètre de 5cm j pense.
Si certains internautes ont eu le me besoi et trouvé …n’hésitez pas !

LeMoko:Merci, tu ne trouveras pas ou très difficilement un diamètre 15 cm.·le 21 déc. 20:16
LeMoko:Oups j' avoue ne pas bien comprendre ton problème sur ton 323 le secteur de barre est dans la coque ?·le 21 déc. 20:19
ChrisTarifa69:En fait, le secteur est à l’extérieur, protégé par une espèce de coffrage (0as du tout étanche) ·le 22 déc. 09:15
Ajouter un commentairePublier
FredericLFredericL
20h

Bizarre. Peux-tu poster des photos.

jihessejihesse
19h

bonsoir,

essaie ventouses-souflets.comm
pas mal de produits !

fxvtfxvt
18h

Hello,
Tu peux confectionner un manchon/soufflet en Sunbrella. C'est facile à façonner et coudre, souple, etanche et étonnamment résistant.
Amicalement.
FX

ChrisTarifa69:Pas bête. Je me demande néanmoins si cela va tenir dans le temps. Peut être que la même chose en caoutchouc …·le 22 déc. 14:33
fxvt:C'est probable que le Sunbrella est moins resistant que le souflet en nitile.Mais il faut penser que nos bimini et autres housses extérieures peuvent durer des années bien que exposées aux vents battants au sel et au soleil. En plus ça coute relativement moins cher qu'une pièce mécanique comme un soufflet et tu peux ainsi coudre plusieurs cônes en Sunbrella d'avance au cas où l'un se perce.
C'est un peu hors sujet, mais je me suis ainsi confectionné une gaine en Sunbrella entre le ventilateur du frigo et une grille d'aération pour être sur que l'air chaud du compresseur sorte bien du meuble. je n'avais trouvé que cette solution, ne trouvant pas de gaine assez souple et flexible avec le bon diamètre pour cheminer dans le placard où se trouve de compresseur du frigo.
C'est ainsi que je me suis dit que le tissus ne sert pas qu'à être utilisé à plat mais aussi en "3D" pour faire des tubes ou des manchons.
Amicalement.
FX·le 22 déc. 14:58
Ajouter un commentairePublier
FredericLFredericL
6h

Pourquoi un trou de 150 mm de diamètre ? Si c'est pour passer la partie cylindrique du vérin, une lumière d'environ 60 x 100 mm suffit.
Je pense qu'il faut deux protections : un soufflet pour la tige du vérin qui n'est pas prévu pour rester exposé à l'extérieur, et une protection pour empêcher l'eau de rentrer par l'ouverture que tu as faite.

ChrisTarifa69:Je pense que tu s raison sur le fait que la tige ne nécessite pas en elle même autant de largeur. Pour autant, elle va bouger (en fonction de l’angle du secteur). C’est pour cela que je prévoyais aussi large … m mais peut être à affiner ·le 22 déc. 14:35
Ajouter un commentairePublier
LeMokoLeMoko
6h

Christarifa ne pas crier....sinon il te reste à fabriquer un bras que tu montes sur la mèche et déplacement du vérin afin d'etre sous le vrai pont.
Plus sérieusement, tu as besoins du diamètre de 15cm peut être faire un première adaptateur 15cm vers ?? puis mettre un soufflet de direction.
Peux tu mettre des photos.

Le Moko

ChrisTarifa69ChrisTarifa69
2h

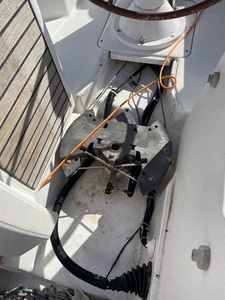

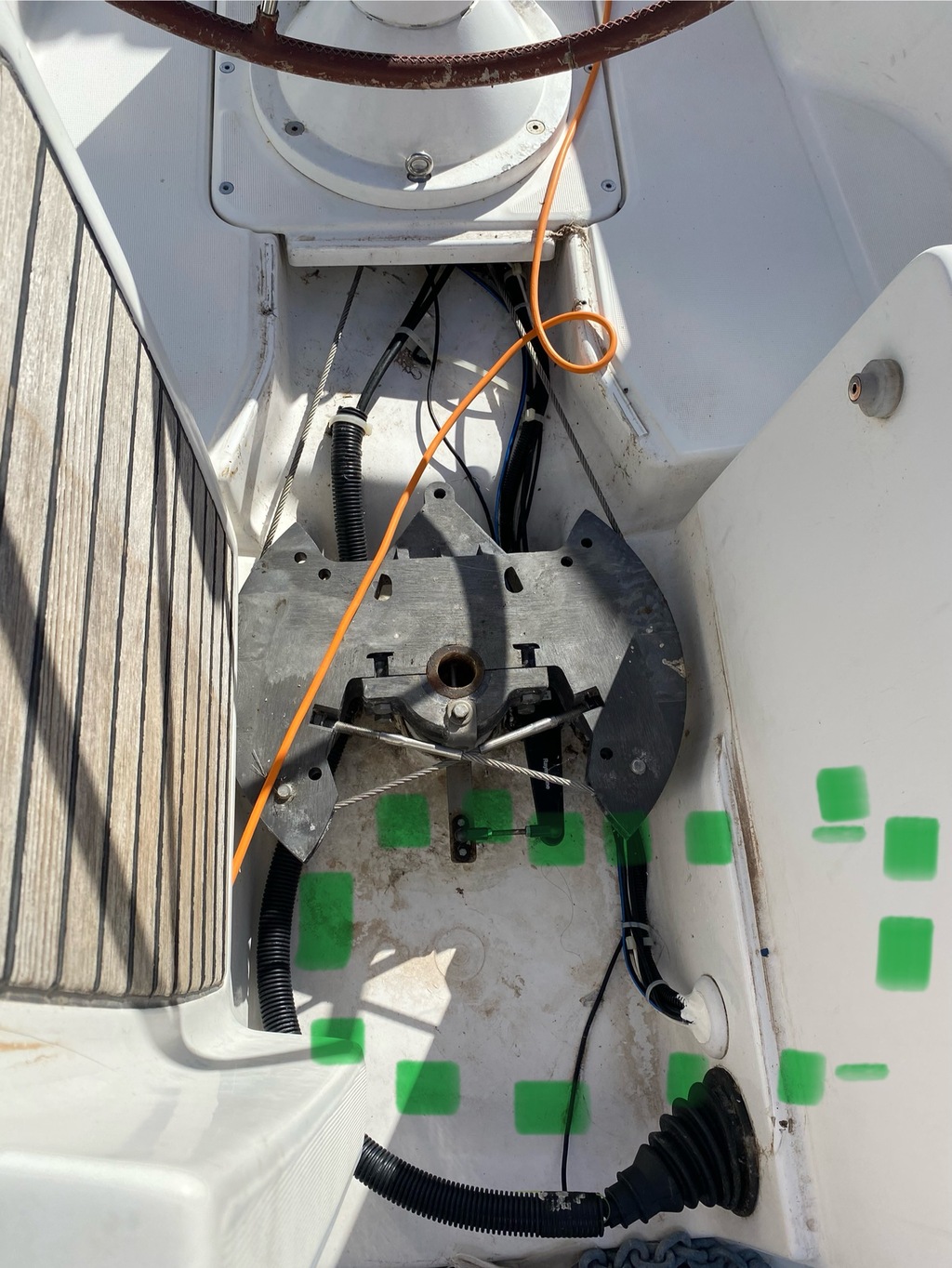

Les voici

JJTJJT
2h

Soufflet de

FredericLFredericL
1h

Monte un bras de mèche sous le pont, indépendant du secteur de barre.

dan63dan63
1h

Bonjour.
Regarde chez un mécano agricole,il y a de gros soufflé sur certaines machines.
