Installation schéma NKE

Bonjour
Rien de très spécifique à NKE sauf qu’il faut 2 interrupteurs. Le 1er pour la partie puissance et le second pour la partie commande. La puissance doit être alimentée avant la commande pour permettre l’initialisation à la mise en route.
Il faut aussi un régulateur 12v/12v pour éviter les chutes de tension à l’enclenchement du pilote.
Le sujet panneaux solaires est à traiter à part, et n’a pas de lien avec NKE.
Ci joint un exemple de câblage

M'étant trouvé dans la même situation que toi je comprend tes interrogations...tout d'abord tu trouveras TOUT sur le site NKE, faut donc creuser un peu (beaucoup).
C'est vrai que tout cet ensemble peut paraitre très compliqué mais c'est en réalité plus simple qu'il n'y parait, il faut juste bien comprendre l'architecture de l'ensemble de l'installation et bien potasser la documentation, j'ai bien dit potasser, pas survoler...

Chaque instrument a son manuel d'utilisation, dans lequel il y a un chapitre concernant l'installation.

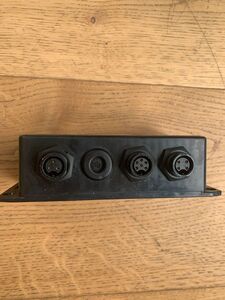

Tout comme toi je me suis arraché les cheveux lors de l'achat de mon bateau au vu d'une installation que je trouvais bordélique et à laquelle je ne comprenais rien, je me suis donc un peu renseigné comme tu le fais, et j'ai pris la décision de tout virer (après avoir pris des photos) et repartir à zéro. Je me suis donc retrouvé avec un calculateur, un vérin hydraulique, trois afficheurs multifonctions, un AIS NKE, un compas, un anémo, des boîtes de connexion, et quelques kilomètres de câbles. Je me suis donc plonger dans les docs en mobilisant les quelques vieux neurones qui me restent.

Tu sais donc ce qu'il te reste à faire, toujours est-il qu'il n'est pas possible de tout résumer en quelques lignes, donc soit tu bosses vraiment le sujet, soit tu fais appel à un installateur. Bon courage.

Je te joins à titre indicatif les manuels du calculateur GYROPILOT 2 et de l'afficheur multifonctions GYROPILOT GRAPHIC, il s'agit d'un matos assez ancien, celui dont je dispose, mais je suppose que l'architecture de l'ensemble doit rester la même avec des versions plus actuelles.
