Installation guindeau dans la baille à mouillage sur un sunfizz

Bonjour à tous
dans la continuité des travaux entrepris sur notre sunfizz, je m attaque à l installation du guindeau dans la baille à mouillage pour le mettre à l abri et éviter que quoi que ce soit ne se prenne dedans.

quelqu un saurait il me dire à quelle hauteur doit être le barbotin par rapport à a chaine ? éventuellement d autres conseils d installation

merci

Cyrille sunfizz Cygne magique

L'équipage
#a#baille#guindeau#installation#mouillage#Sunf Fizz
merlin56merlin56
28 août 2024
aquilalarocheaquilalaroche
29 août 2024

Il est conseillé que la chaine fasse au moins 90° sur le pourtour du barbotin.

Donc au pire la chaine est horizontale puis tombe dans la baille en vertical.

Ou tu arrives à mettre le guindeau plus haut et la chaine fera plus de 90°, ce qui sera mieux.

robertoroberto
29 août 2024

Le regretté "michel" (un des pères fondateurs de Heo) avait fait quelques articles sur son bateau un SunFizz (Quetzal si je me souviens bien) dont un sur la baille à mouillage; il faut jouer un peu avec la fonction recherche, malheureusement il y a des pseudo disparus, des dates très anciennes etc mais on en retrouve.

merlin56:merci, jai retrouvé quelques posts tres interessantscontunions a faire vivre ces merveilleux bateaux !!·le 05 sept. 00:04
Ajouter un commentairePublier
jerome1966jerome1966
29 août 2024

le barbotin du gaindeau doit être le point haut du parcoure de ta chaine autrement sa ne marche pas.

jerome1966:Le rois du moins 1 c'est vraiment une petite couille d'impuissant....·le 05 sept. 08:12
mocitoo:il suffit de mettre une patte inox pour forcer la chaine a être dans l'axe du barbotin, c'est le cas chez moi, ce qui a permis de mettre le guindeau dans la baille sans modifier le capot. (indépendamment de la taille de mes testicules le - n'est pas de moi... :) )·le 05 sept. 08:25
merlin56:mocitoo, tres bonne idée, aurais tu une photo ? merci·le 05 sept. 13:06
mocitoo:la seule que j'ai ne laisse que deviner le système, mais je devrais retourner au bateau d'ici peu pour y bosser...·le 05 sept. 13:10
merlin56:merciou es ton bateau ? dans la rade de lorient·le 05 sept. 13:11
mocitoo:non a foleux sur la Vilaine, photo en bas de poste.·le 05 sept. 13:15
Ajouter un commentairePublier
jusliensmtjusliensmt
29 août 202429 août 2024

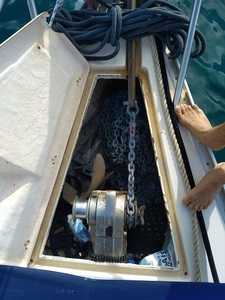

Voilà comment c'est chez nous , il y a des renforts qui prennent la cloisons par derrière également

merlin56merlin56
04 sept. 2024

merci,

je vais attaquer ça ce week end

MANAHIKIMANAHIKI
05 sept. 2024

Le barbotin va être trop bas, il ne vas y avoir assez de mailles engagées dessus et la chaîne va sauter.
Pour régler ce PB, certains ont fait un système de poulies, je ne sais pas si cela fonctionne très bien....
Pour ma part, sur mon Sunfizz, j'ai au contraire monté le guindeau au dessus de la baille à mouillage. Le mien, Lofrans Tigres supporte parfaitement les embruns depuis 17 ans qu'il est dans cette position .
PL

merlin56:Salutet tu n as pas de cordages qui de prennent dans le guindeau, souvent au plus mauvais moment ?pour le moment mon guindeau est installé avec le barbotin pile en face du davier, plus précisément la chaine entre le barbotin et la poulie du davier est à l'horizontale.j ai surtout des difficultés au moment de remonter l ancre à cause du tas qui se créé dessous, pour la descente c est plus limpide, je pensais découper le fond de la baille à mouillage qui est en assez mauvais état et ne pas le réparer, mais plutot agrandir la profondeur et aussi découper ce qu il reste du support bois stratifié et fabriquer un support acier galva, inox ou alu mais quelques centimetres plus haut et mettre un anneau sous le barbotin pour guider la chaine et limiter le risque qu elle saute.j espere avoir été assez clairmerci pour vos avis à tous ·le 05 sept. 13:05
MANAHIKI:Non, je n'ai jamais rien qui ce soit pris dedans. Je l'ai avancé au maximum sur le capot de la baille à mouillage en laissant juste la longueur pour la verge de l'ancre. J'ai coupé ce couvert juste derrière le guindeau. Le seul petit problème est que la verge de l'ancre a tendance à toucher l'enrouleur lorsque l'ancre bascule lors du mouillage.J'ai vu un Sunfizz sur lequel on avait effectivement "creusé" la baille à mouillage pour gagner en profondeur. Mais j'aime bien le principe de la "crash box".Le problème de l'anneau, ou poulie entre le barbotin et le davier me semble être la résistance du truc quand la chaîne est sous tension...·le 05 sept. 13:20
jusliensmt:perso auccun probleme avec le guindeau dans la baille a mouillage , le bateau est ainssi depuis 1983 , 3 ans de vie a bord et de mouillages puis auccun soucis , on a un guide sous le barbotin qui fait bien son taf . bref je ne deconseillrai pas ce montage, c'est pratique de ne pas l'avoir au dessus de mon point de vuju·le 08 sept. 19:15
merlin56:bonsoir aurais tu une photo de ton guide sous le barbotin ?merci·le 08 sept. 22:30
Ajouter un commentairePublier
mocitoomocitoo
05 sept. 2024

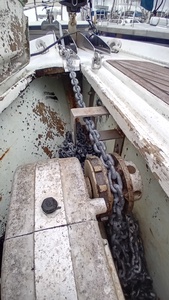

on aperçoit tout en haut de la photo la patte en inox qui permet d'aligner la chaine sur le barbotin, ça frotte mais ça fonctionne très bien. Je précise que j'ai un chemin de roulement en inox sur le pont.

joss 05joss 05
05 sept. 2024

Support de guindeau Quick je l’avais fait renforcé en Martinique.

joss 05joss 05
05 sept. 2024

Avec le guindeau !!!

merlin56merlin56
08 sept. 2024

merci pour vos photos
ce week end j ai découpé le fond de la baille et percé un trou plus bas pour évacuer l eau, c est incroyable l épaisseur des matériaux sur ce bateau !!
j ai remonté les 70 mètres de chaine sans que celle ci ne saute, le guindeau est placé de manière à ce que la chaine soit horizontale et maintenant qu elle a plus de place pour aller s entasser plus bas je pense que le réglage est bon

reste à faire une belle découpe dans le capot et stratifier un logement pour le guindeau

avez vous des idees ou conseils pour faire un travail sans recommencer 5 fois ?

j'ai vu quelques sun fizz avec la partie supérieure du bossage en pointe diamant, est ce d origine ou bien il y a une astuce pour faire un travail aussi propre ?

Cyrille

mocitoomocitoo
09 sept. 2024

Voilà mon système de patte inox pour forcer la chaîne à être dans l'axe du barbotine, si ça peut servir...
