installation éolienne air breeze

tube
Il existe des tubes inox Ø 48.3
Par exemple
www.atoutinox.com[...]e-0.htm
Il est souvent nécessaire de faire réaliser un décolletage au tour pour ajuster de diamètre intérieur.
Pour le silent bloc j'ai posé de simple tampons de caoutchouc entre le support et la platine basse du mat de l'éolienne mais il y a trop de vibrations , des diabolos de planche a voile son semble t'il plus efficace mais moins discret

impossible zero vibrations!
4 silent blocs + du caoutchouc entre les 2 tubes.
selon là vitesse de rotation et donc le vent, on a des résultats différents.
aucune vibration jusqu'à 15-20Knds, au delà on le sent comme même.
ayant essayé plusieurs systèmes,j'arrive à la conclusion qu'on ne peut pas avoir un montage valable pour toutes eoliennes et pour tous les temps.
ah oui la mienne, c'est la airX marine.

Silent blocks
J'ai coupé l'axe inox;
soudé chaque bout avec un triangle en inox .
Les deux triangles reliés par trois silent blocks achetés chez cadif, cylindriques, de 30 mm environ de diamètre .
Vibrations nulles dans le bateau, bruit 0, discrèyes vibrations dans la cabine arrière par vent frais .
Le 4ème, en réserve, n'a jamais servi .
Il y a quelques années, quelqu'un, peut-être bien Tilikum, parlait d'un gars qui avait réussi l'antivibration parfait :
Le tube du haut de diamètre légèrement inférieur, enfilé dans celui du bas, en compagnie du contenu de 2 tubes de sika...

;-)

merci
je vais essayer le coup du tube qui passe dans le coffre, ça me semble pas mal du tout.
le coup du sable aussi ça a l'air bien mais j'ai peur que ça ne soit tres lourd du coup, à voir.
le truc ça va être de trouver ce qui peut faire office de silent bloc. Vous parlez beaucoup de diabolos de planche à voile mais je sais pas ou en trouver ni même à quoi ça ressemble.
enfin je trouverai bien.
merci encore à la communauté

Nautix en fabrique.
voir ici :
www.nautix.com[...]ngue=Fr

Diabolo universel MM ou FF, avec les tiges filetees qui sortent du caoutchouc de chaque cote.

leur adresse pour un revendeur :

Z.I. des 5 chemins - 56520 Guidel - France - Ph +33(0)2 97 65 32 69 - Fx +33(0)2 97 65 03 54

Silent bloks
Bonjour

si les diabolos de planche a voile te semblent trop gros , tu peux aussi essayer les petits silent blocs que l'on trouve chez les ships pour isoler les pompes d'eau sous pression . Ils me semblent suffisants pour l'AirB qui ne pèse que 6 Kg ,a condition d'être placés non loin de l'éolienne , bien sûr , et non au pied du mat .
Le système décrit par Hubert me semble très intéressant : isolant et suffisamment rigide pour se passer de haubans . C'est un peu ce que j'ai sur mon bateau , mais chez moi le gros tube est trop court . Cela marche malgré tout de manière satisfaisante sans vibrations gènantes depuis que j'ai équilibré les pales avec soin .

Amicalement - Joël

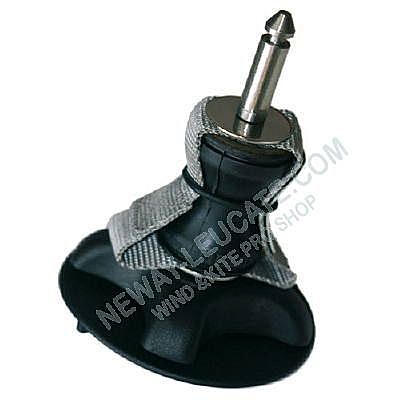

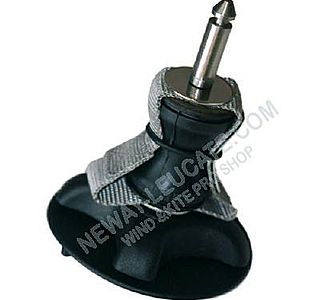

Un diabolo
de planche (pied de mât), ça peut ressembler à ça......

ok, c'est sympa
je vais les appeler pour voir combien ça peut couter. Je rentre mardi prochain et on verra si j'ai reçu mon éolienne et si je trouve ce qu'il faut pour la monter. Pour l'instant j'ai trouvé des tubes de récup' en alu de 4,9mm de diametre exterieur. faut juste que je trouve un systeme de manchons pour les lier les uns aux autres. Pourquoi le tuyau d'échappement dont on m'a parlé plus haut...

Diabolos

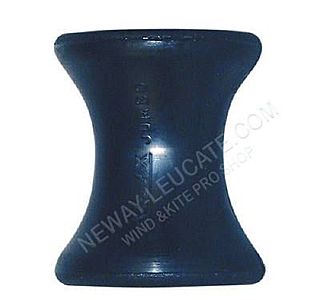

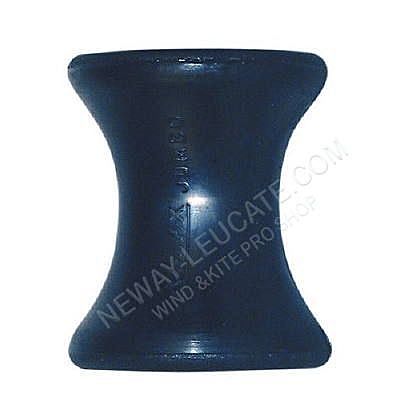

Les diabolos de chez Nautix on peut les acheter chez Quai34 ou Neway qui sont des magasins spécialisés en sports de glisse (planche à voile, kite, surf, etc...) Le diabolo simple nautix est à 8€, le jumbo est à 10€ (le 2ème diabolo en photo)

comme j'ai rajouté un message
au milieu du fil, je ne sais pas si il sera vu alors je le remet ici.
j'ai donc trouvé 2 tubes en alu de 2 metres chacun de diametre exterieur de 49mm et un tube de 45mm pour servir de manchon entre les 2.
comme sur le site il est noté que le tube doit faire 48mm, je me posais la question de savoir si c'était au millimetre pres ou si ça passait.
si vous possedez une air breeze, est ce que deux jambes de force, une vers l'avant et une sur le côté opposé à l'éolienne (elle sera dans le coin tribord alors la jambe viendrait sur le coin babord) serait suffisant pour la retenir?
autre petit détail avant que je coupe mes tubes, à quelle hauteur me conseillez vous de la placer?
par rapport à votre réponse, quelle sera la distance des jambes de force par rapport au haut du tube?
beaucoup de question je sais, mais ces tubes sont les seuls que j'ai pu trouver et j'ai pas envie de faire de betise.

Montage du tube
Bonjour

pour ta première question , la réponse est :aucune importance si ton tube fait un mm de plus en largeur : le système de fixation par quatre boulons pour clef Allen accepte cette différence . En ce qui concerne la hauteur du mat , personellement je dirais trois mètres au dessus du pont , c'est une bonne hauteur pour éviter les accidents et bien dégager l'éolienne des turbulences générées par le bateau . Pour les jambes de force , il faut prendre garde que les pales de l'hélice ne puissent pas les heurter ( tenir compte du fait qu'elles ont une certaine souplesse). Sinon ,le point d'attache gagne a être le plus haut possible .

Amicalement - Joël
