Installation de télécommande sans fil sur guindeau

Bonjour,
Je souhaite installer une télécommande sans fil de treuil sur mon guindeau.

Après l'installation, la télécommande fonctionne (Montée et descente) mais le seul souci est que celle-ci fonctionne lorsque le moteur est éteint et, chose encore plus surprenante, fonctionne aussi lorsque le contacteur guindeau du tableau de bord est sur "OFF".

À la base ça ne me gêne pas plus que ça car je prends toujours garde à démarrer le moteur avant d'utiliser le guindeau, l'appréhension que j'ai et de savoir si je risque un déclenchement intempestif du guindeau par sur-modulation de fréquence d'un voisin utilisant le même type de dispositif.

Après par curiosité j'aimerais quand même savoir pourquoi je n'ai pas le même comportement qu'avec la télécommande filaire, à savoir guindeau en fonctionnement uniquement lorsque le moteur est allumé et lorsque le contacteur guindeau et sur "ON"

Merci pour vos lumières.

L'équipage
#telecommande#guindeau
sc33bcbrsc33bcbr
11 avr. 2023
Fabien83Fabien83
11 avr. 2023

Bonjour,
Tu as branché le positif d'alimentation de la télécommande sur le positif de l'alimentation de puissance du guindeau. De cette manière la télécommande est alimentée même lorsque les foot switch ne le sont pas, c'est à dire avec l'interrupteur au tableau sur off.

Il faut brancher le positif de la télécommande sur le positif commun aux deux boutons foot switch.

sc33bcbr:bonjour Fabien, je ne vois pas bien ou se trouve le + commun aux 2 boutons foot switch.A gauche j'ai 3 plus, 1plus alimenté en permanence (celui ou je suis branché) et les 2 autres plus, qui vont chacun sur le moteur de droite.·le 11 avr. 2023 18:29
Fabien83:Si tu as bien des boutons sur le pont, tu as un câble qui relie les deux. C'est ce câble qui vient de ton tableau électrique. C'est le positif commun aux deux boutons et c'est sur ce câbles que tu dois relier le positif du récepteur radio. Ce n'est ni sur le relais ni sur le moteur. ·le 11 avr. 2023 20:48
sc33bcbr:Merci Fabien je commence à y voir plus clair. Ce we je serai à bord, je regarderai plus en detail les fils qui viennent de la telecommande filaire du pont . ·le 12 avr. 2023 09:02
Ajouter un commentairePublier
Spok29Spok29
11 avr. 202311 avr. 2023

Peut etre que ton off guindeau ne coupe que la telecommande et pas l'alimentaion du guindeau ..

sc33bcbr:oui en effet c'est coherent·le 12 avr. 2023 09:01
Ajouter un commentairePublier
SolentSolent
11 avr. 202311 avr. 2023

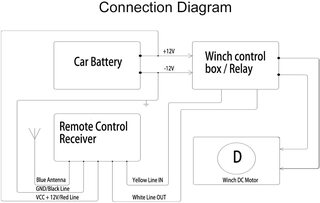

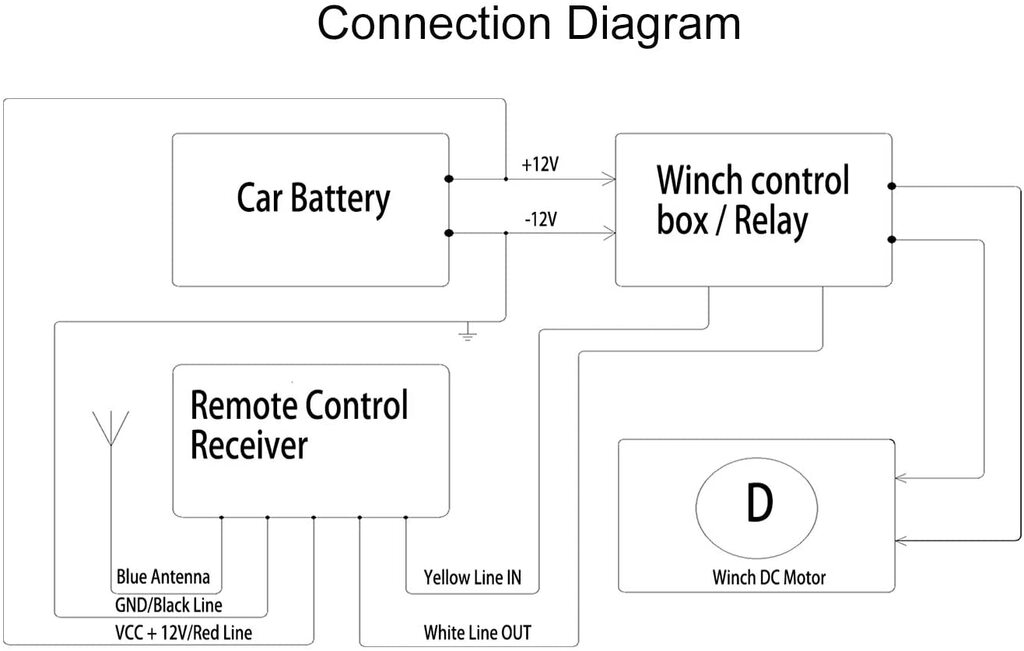

Comme le dis Fabien tu dois brancher ta télécommande IN et OUT sur le relais.
Attention à bien câbler de la même façon que la commande filaire.

ÉDIT : tu dois pouvoir récupérer l’alimentation + et _ sur le relais ou le câblage de la commande filaire.

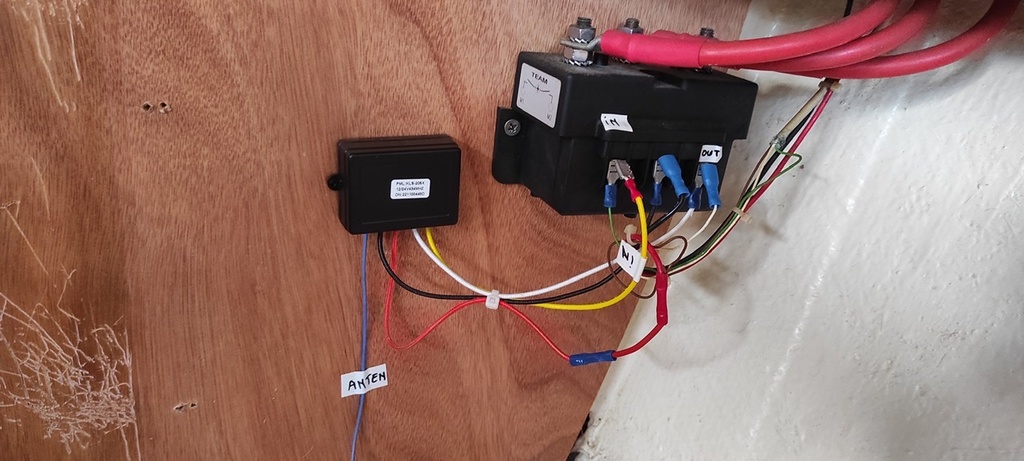

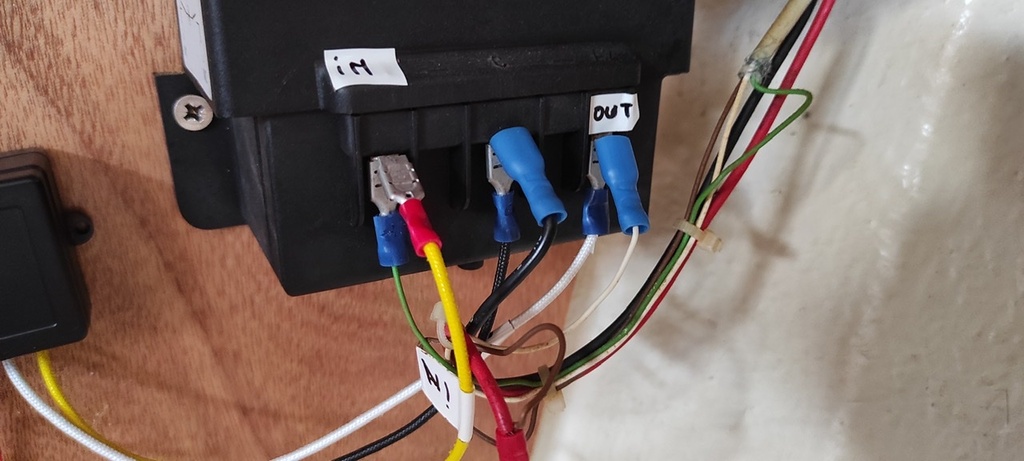

sc33bcbr:j'ai cablé exactement pareil que toi (Blanc noir et jaune), la ou j'ai faux c'est l'alimentation+, sur les recommandations de Fabien je dois trouver l'alim qui vient du pont.Je vois que j'ai le même boitier que toi. As tu deja eu une interaction indesirable avec un telecommande sans fil utilisée par un autre bateau a proximité?·le 12 avr. 2023 09:08

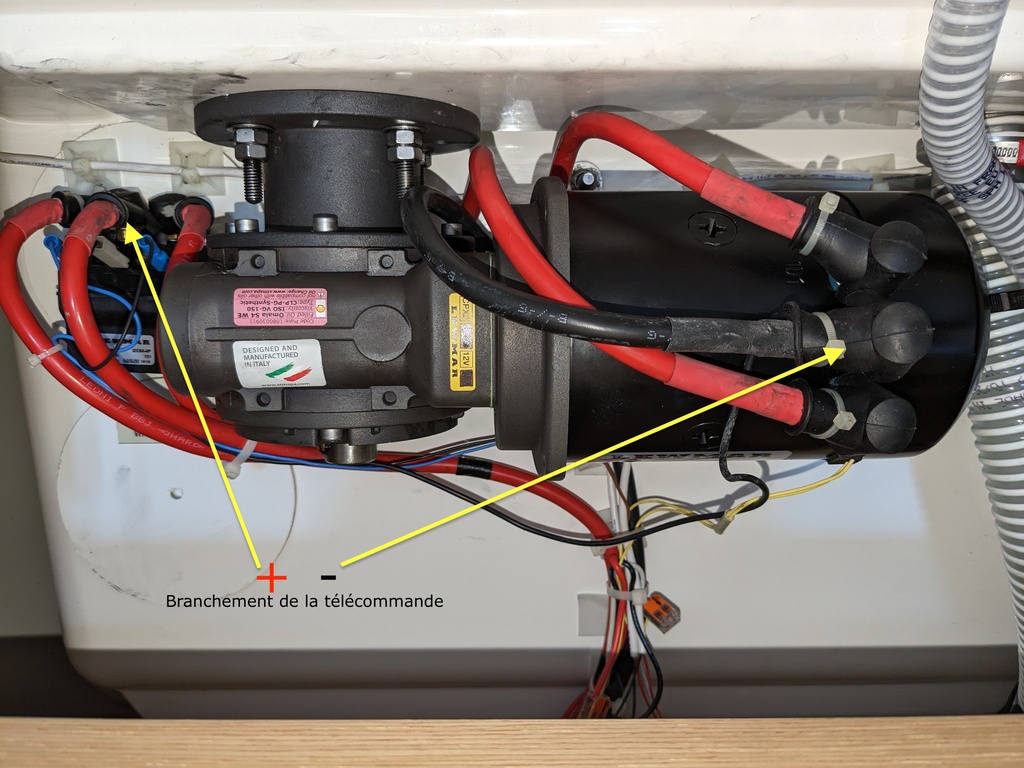

Solent:Sur ma photo on voit (mal) que le + est câblé directement sur un fil rouge de petite section qui est relié à un switch qui permet de couper l’alimentation du guindeau. Tu devrais avoir également une alimentation + qui arrive vers le relais de ton guindeau.Je n’ai pas encore eu l’occasion de tester cette télécommande car elle remplace la précédente Seymo Nautica qui commençait à débloquer de temps à autre. Le risque d’interférence avec un autre bateau est très faible, vu que le moteur doit être en route pour activer le guindeau, plus un switch au tableau qui coupe le relai et la télécommande.·le 12 avr. 2023 10:37
Ajouter un commentairePublier
Fabien83Fabien83
12 avr. 202312 avr. 2023

Je vois que tu te poses les mêmes questions que je me suis posées en installant ma télécommande Amazon : être sûr que le guindeau ne va pas se mettre en route tout seul à causes d'interférences sur le récepteur radio ou autres défauts.

D'origine, j'ai le même montage que le tien :
- la partie puissance du guindeau est alimentée dès lors que le coupe circuit principal du bord est sur ON
- la partie commande du relais (d'origine uniquement les foot switch / boutons sur le pont) est alimentée via un petit interrupteur au tableau électrique 12V

Voici le montage que j'ai fait concernant la partie commande que j'ai séparée en deux : commande par foot switch et commande par télécommande radio.

  • Le positif commun des foot switch est branché sur le positif de puissance du guindeau
  • Le positif d'alimentation du récepteur de la télécommande est alimenté par le positif qui vient du tableau 12V (le câble qui à l'origine alimente les foot switch)

De cette manière, dès lors que le coupe circuit principal du bord est sur ON, je peux actionner le guindeau via les foot switch.
Quand je veux utiliser la télécommande, il faut mettre l'interrupteur "guindeau" au tableau 12V sur ON pour alimenter le récepteur.
Donc pendant les manœuvres de mouillage, l'interrupteur est sur ON et je le mets sur OFF dès la fin de la manœuvre pour éviter toute mise en route non désirée. Pour autant, le guindeau reste parfaitement fonctionnel en cas de besoin en urgence en utilisant les foot switch.

Pour relativiser la nécessité de telles précautions, je précise tout de même que je n'ai jamais eu aucun déclenchement intempestif. En plus, je ne l'ai pas précisé mais ayant la peur de la panne de guindeau, j'ai installé deux récepteurs radio en parallèle et j'ai donc quatre télécommandes opérationnelles.

JRGJRG
13 avr. 2023

Bonjour
J'ai aussi installé une telecommande de treuil sur le guindeau.
Mais par securité, J'ai monté un inter pour l'alim de la telecommande.
Je la mets sous tension que lorsque je veux manoeuvrer le guindeau. Et la coupe une fois la pioche au fond.
Car ce type de telecommande n'est pas tres sophistiquée; Sur un mouillage encombré, immaginez le voisin avec la meme chose....qui utilise son guindeau pendant que vous n'etes pas a bord.

COCOBELOEIL78COCOBELOEIL78
13 avr. 2023

Voila comment j'ai câblé ma télécommande sans fil sur mon guindeau et je n'ai pas de soucis; le guindeau ne fonctionne que si le moteur du bateau est en marche. Cela fait un an que j'ai installé cette TC sans fil et je n'ai pas encore eu d'interférence avec d'autres bateaux; plusieurs fois,à chaque mouillage, j'ai fait fonctionner le boitier sans fil seul et je n'ai vu aucune ancre sortir de l'eau.....
Claude

Schéma électrique cablage guindeau avec TC.pdf
Fabien83:Si le guindeau ne fonctionne que lorsque le moteur est en route alors ton câblage n'est pas exactement celui indiqué. Tu dois probablement avoir un relais quelque part qui se ferme uniquement lorsque l'alternateur débite. ·le 13 avr. 2023 19:36
COCOBELOEIL78:Oui, effectivement, j'ai un relais dans la salle des machines. Le schéma que j'ai fait a été repris à partir du schéma de principe fourni avec le guindeau, je n'ai pas fait la modif avec le relais, c'est un oubli. Le + du boitier de TC est bien alimenté au travers de ce relais. Toutes mes excuses. Je reprendrai mon schéma quand j'aurai un peu de temps de libre.Claude·le 13 avr. 2023 21:07
Ajouter un commentairePublier
sc33bcbrsc33bcbr
18 avr. 2023

Ca y est, ça fonctionne comme je le souhaitais.
Télécommande sans fil, avec moteur allumé et guindeau sur "on" sur tableau. Toute autre situation, pas de fonctionnement.
Très content merci à fabien et aux autres.

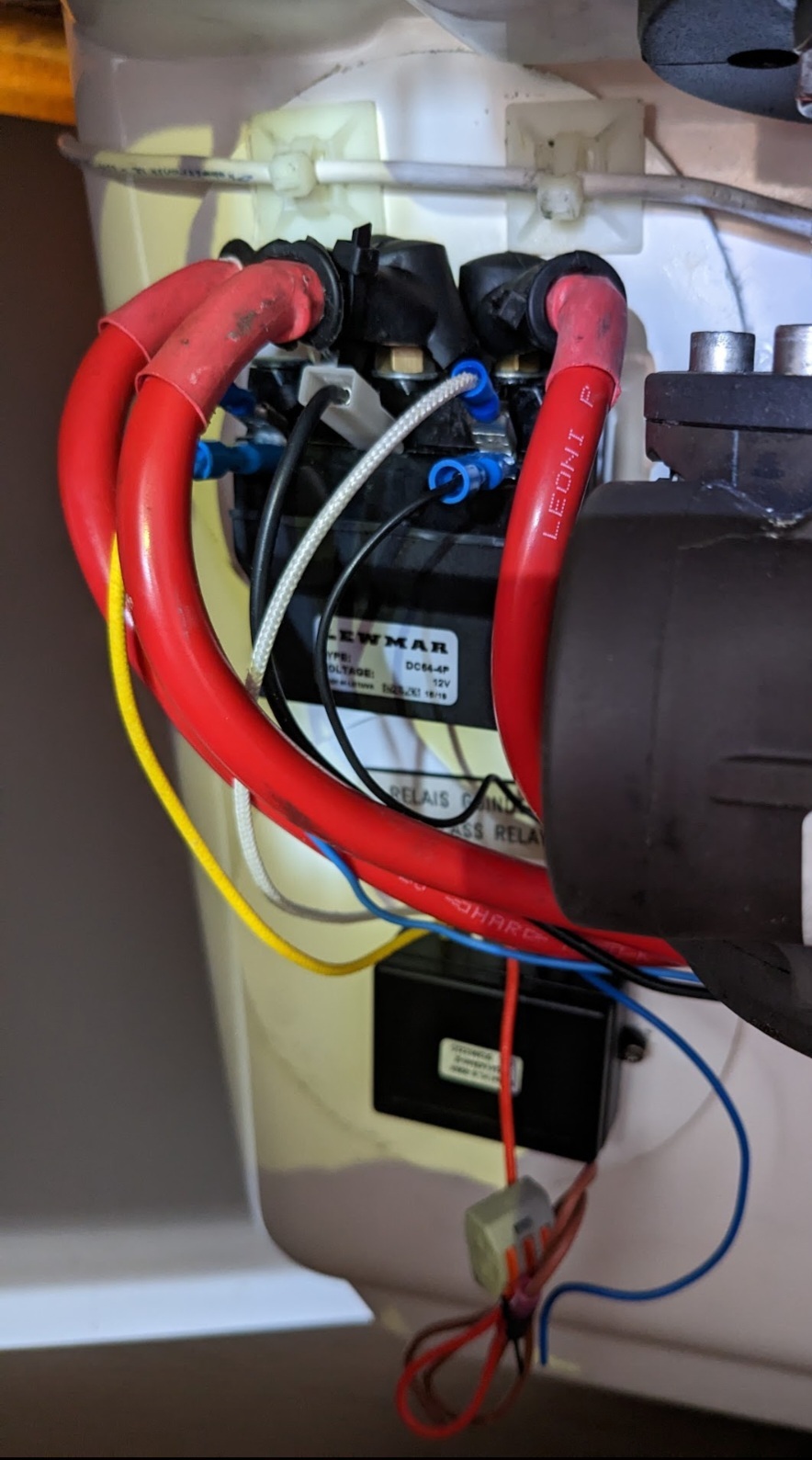

J ai bien trouvé ce fameux + arrivant de la telecommande filaire (le marron sur la photo, les 2 autres étant la commande (out/in) et la masse).

Ça va vraiment me changer le mouillage/démouillage, sachant que fait régulièrement cette étape seul et dès qu'il y a un peu d'air ça devient rapidement inconfortable.

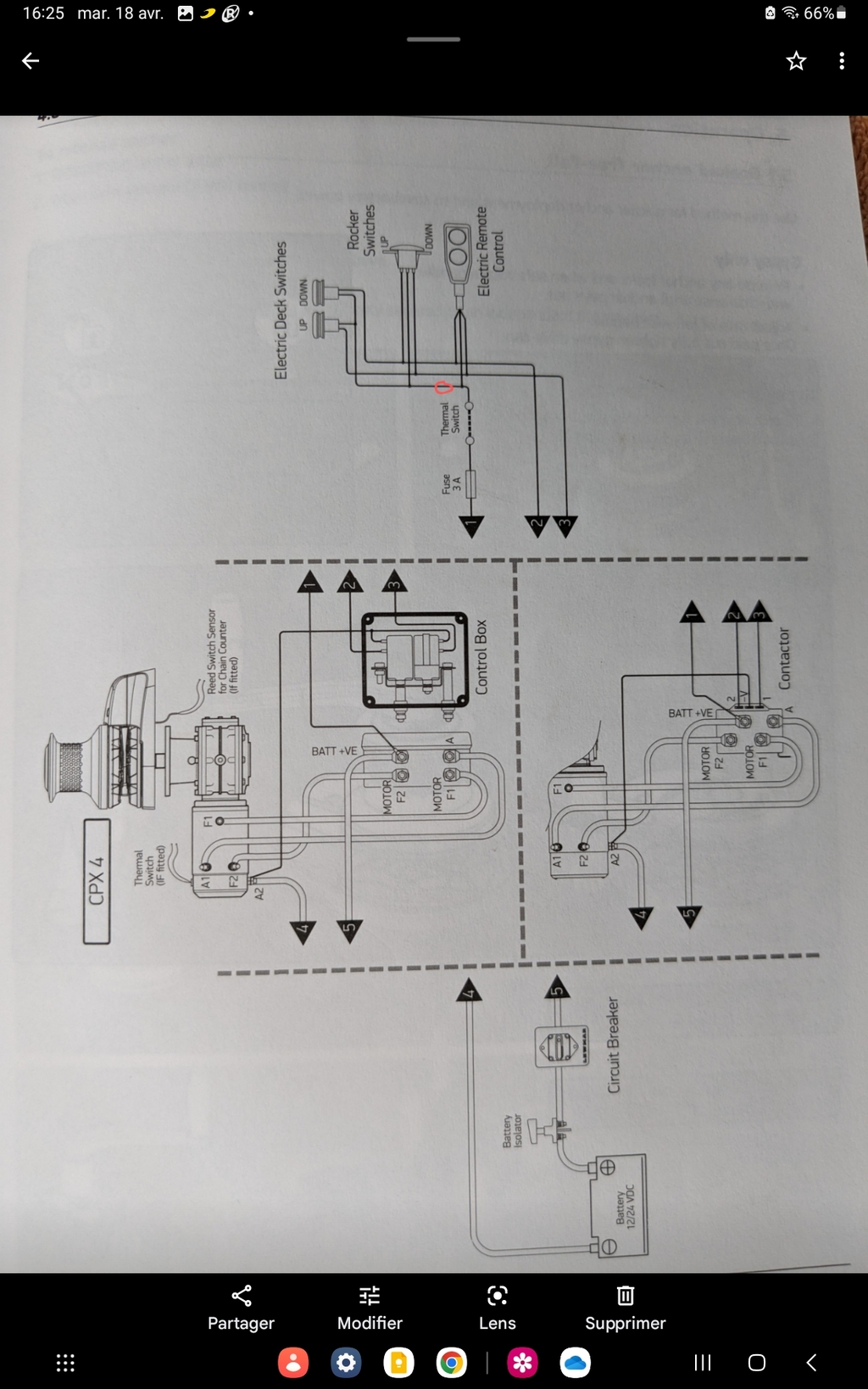

Bizarre le schéma de Lewmar qui indique "thermal switch" pour le + ???

jerome1966jerome1966
21 avr. 2023

je déconseille les télécommande radio pour le Gaindeau en raison du temp de latence de la commande radio...
En cas de réaction trop lente on risque de tout arracher....du risque d'interférence avec c'elle du voisin....
L'interrupteur filaire est beaucoup plus rapide et rassurant.

Fabien83:La télécommande filaire dont il faut branlouiller la connectique pour qu'elle fonctionne car ça fait des faux contacts après quelques années. Oui c'est bien plus rassurant ! ·le 31 août 2023 22:55
jerome1966:J'ais pas parler de la télécommande filaire merdique vendu bien chers....·le 02 sept. 2023 09:56
Ajouter un commentairePublier
VoodooChileVoodooChile
31 août 2023

Bonjour à tous,
Je rebondi sur ce sujet qui m’intéresse (guindeau Lewmar) : y a t’il un modèle de télécommande que vous préconisez ?
P.

Fabien83:J'ai celle-ci. Aucun temps de latence et en plus elle est étanche. amzn.eu[...]dqGDRVQ ·le 31 août 2023 22:49
Parasol:Aucun temps de latence ………alors que c'est le;principe meme de ce type d'onde radio plus relais recepteur +relais guideau ....faible temps de latence peut etre ·le 31 août 2023 23:11
Solent:J’ai cette télécommande, il n’y a pas plus de latence qu’avec la filaire. Si il y en a une elle est imperceptible.·le 01 sept. 2023 10:29
Parasol:Bien sur....·le 01 sept. 2023 19:22
F4HBG:j'en ai une pire et plus ancienne (carrée et bleue), pas de latence et super satisfait depuis plus de 3 ans ! mon conseil : penser à avoir 2 télécommandes et une pile d'avance·le 30 sept. 2023 18:41
Ajouter un commentairePublier
VoodooChileVoodooChile
01 sept. 2023

Et celle-ci qui semble directement conçue pour les bateaux ?
www.amazon.fr[...]_1_sspa

Solent:Ce sont toutes les mêmes pour bateau, 4X4 ou tracteur. Il n’y a que la photo qui change.·le 01 sept. 2023 10:34
Fabien83:Non. C'est celle que j'avais au début. Il y a une seconde ou demi seconde de latence. Ça complique la manœuvre en tout cas. ·le 01 sept. 2023 16:03
Ajouter un commentairePublier
sc33bcbrsc33bcbr
01 sept. 2023

En effet, néanmoins il est sage de privilégier un modele avec 2 telecommandes (prix similaire) car la grosse telecommande ne fonctionne plus pour moi (led rouge ok mais pas de code reçu par l unité) donc j utilise désormais la petite. :-)

jerome1966:En cas de départ précipité tu t'énerve combien de temp a trouver ton plipe.....·le 04 sept. 2023 14:00
Ajouter un commentairePublier
VoodooChileVoodooChile
01 sept. 2023

Merci à tous, je vais donc me lancer également

rascal3:Bon choix, simple, efficace et surtout bon marché Voodoo·le 29 sept. 2023 18:20
Ajouter un commentairePublier
jerome1966jerome1966
01 sept. 2023

Apres essai avec une télécommande radio..
Le risque d'interférence, le temps de latence entre le moment ou tu dit stop et le vraie stop...bref c'est des coup a tous arracher.Si en plus pour une raison ou une autre tu peut pas donner l'ordre de stopper....tu arrache le davier.
Ma solution un petit interrupteur basculeur filaire près de la barre et un autre a l'avan et en plus pas pile.

jerome1966:Il y a toujours des génies qui se croie supérieur sur se site -1....·le 02 sept. 2023 09:58
sc33bcbr:Bah non je ne m'énerve pas, j'ai la telecommande filaire à poste.·le 04 sept. 2023 14:15
Parasol:Visiblement le genie n'est pas celui qui cause le plus fort ·le 04 sept. 2023 22:39
rascal3:Jérome, donner son avis quand on le demande n'est pas forcément se prendre pour un "Génie" et écrire concernant un interrupteur à bascule dans la baille à mouillage que ça peut être la solution que ça la solution alors ça peut aussi se bloquer avec l'humidité et là aussi le temps de courir à ta barre, ton davier..... Et pour ce qui est des interférence c'est un peut comme si tu disais que les télécommandes de voitures interféreraient sur d'autres, en tous cas moi je n'ai jamais eu d'interférence avec d'autres et j'ai 2 télécommande dont une prête à l'emploie qui n'a pas encore servie et mon filaire toujours à poste ne marche plus car oxydé...Donc moi, contrairement à toi, je conseil cette télécommande car elle reste à poste à l’intérieur du bateau et craint moins l'humidité, mais sans me prendre pour un "Génie", juste une personne qui répond à une autre en parlant de son expérience 🎶😇·le 05 sept. 2023 06:42
jerome1966:Jais plus de commande filaire avec la prise qui bracouille ni de prise démontable dans la baille a mouillage...tous sa c'est de la saleté peut fiable.et encore moins de télécommande chinoise.·le 05 sept. 2023 21:27
jerome1966:Jais chercher a fiabiliser au maximum Donc du cable souple 1mm care brancher directement sur le relais et sur le basculeur a l'avant.a l'arrière le cable est au sec mais meme principe ·le 05 sept. 2023 21:30
rascal3:Et bien moi Jérome, comme écrit plus haut, ma filaire je n'ai plus qu'à changer le boitier et ce sera bon, mais concernant ma télécommande sans fil Chinoise à 20 roros avec 2 télécommandes dont une seule me sert depuis 2017, jamais eu le moindre soucis pendant tout ce temps en vivant 24/24 donc elle m'a toujours donné satisfaction, je dois certainement être bénit des Dieux si ça se trouve, où c'est toi qui la scoumoune si ça se trouve..... 🎶😇·le 05 sept. 2023 21:35
jerome1966:Mont installation filaire ma rien couter....·le 29 sept. 2023 19:34
rascal3:La mienne non plus et m'avais pas coûté grand chose, mais l'oxydation à eu raison d'elle en 2 ans de nav sous les tropiques alors que la télécommande et son boîtier installé à l'intérieur est toujours comme neuve, juste une pile l'année dernière, ce qui m'a permis de constater que la 2ème de secours avait bien pris le relais 😋·le 29 sept. 2023 20:24
F4HBG:le combat des chefs ;)·le 30 sept. 2023 18:43
rascal3:Et réflexion haut de gamme du bidasse 3 éme classe .·le 30 sept. 2023 18:54
Ajouter un commentairePublier
rascal3rascal3
02 sept. 2023

Moi j'ai ce genre de télécommande depuis 2017 et franchement c'est génial. C'est vrai qu'il y a un décalage quand on veux monter ou descendre mais facilement métrisable et le fait qu'il pourrait se bloquer, c'est pareil qu'une filaire, Mais franchement pour 20 boules, en solo c'est vraiment top, enfin pour moi.

jerome1966:Quand tu monte l'ancre si pour une raison ou une autre ta radiocomande foire tu arrache le davier puis l'étai et le ma tombe......Apres chacun voie le niveau d'enmerdement qu'il souhaite...·le 29 sept. 2023 19:33
rascal3:Le même problème Jérôme qu'avec une filaire. Mais tu sais, tu fais ce que tu veux, si c'est ça qui te va, tant mieux, moi c'est juste différent et plus pratique de mon cockpit,, et comme mes batteries low coast que j'oublie, tout va bien depuis 2016, je dois être particulièrement chanceux comme beaucoup d'autres si ça se trouve 😇·le 29 sept. 2023 20:29
Ajouter un commentairePublier
jeecjeec
02 sept. 2023

Comme Jerome1966, je me contente d'une simple commande à distance filaire, facile à fabriquer, rangée dans le coffre du cockpit.
À quoi bon complexifier inutilement une fonction simple?
Bien sûr, si le but est de pouvoir relever l'ancre du haut du mât ou du fond de sa banette, ça peut se discuter.
Plus sérieusement, ce que je fais souvent pour déraper mon ancre en solo, c'est venir à long pic à l'aide des commandes au pied de l'étrave, faire de l'ordre dans le puit de chaîne, et terminer du cockpit.
Un autre avantage, non négligeable, de la commande filaire, c'est qu'on ne risque pas de la perdre ou la faire tomber à l'eau.
Enfin, le risque est grand à vouloir faire l'impasse des commandes au pied...
Jean

sc33bcbr:C est votre avis je le comprends et je respecte, ce n est pas le mien.En nav seule, la télécommande sans fil permet de rester au poste de barre tout en mouillant/demouillant et de stabiliser le bateau le temps que l'ancre touche le fond Par 20 noeuds, c'est du grande utilité.Après 400 miles, je ne l ai pas faire tomber (je l ai en pendentif le temps de mouiller).Concernant le temps de latence, peut être y en a t il un, je ne l ai pas constaté au point qu'il me dérange.C est mon avis, je ne souhaite pas l'imposer, ni recevoir de leçon 😁·le 02 sept. 2023 12:55
rascal3:Quand t'es en solo Jeec, c'est pas mal d'être à la barre et filer ton ancre quand tu connais le coin et pareil quand tu appareilles. Avant j'avais des filaires, elle finissaient toujours par prendre l'eau et déconner, là, tout est à l'intérieur, pas de corrosion et en plus j'ai aussi deux télécommandes que je peux mettre autour du cou par sécurité et ça marche depuis 2017.·le 02 sept. 2023 12:59
jerome1966:Je navigue seule ou avec des enfants j'ai un un interrupteur fixe près de la barre et un autre sur le capot de la baille a mouillage....surtout pas de télécommande radio ni de télécommande filaire en tire bouchon avec une prise qui se coince ou dont la prise se corrode....·le 04 sept. 2023 13:57
jeec:Le câble de ma commande filaire ne risque pas de faire tire-bouchon car j'ai pris un bon gros câble gainé de section circulaire, pour sa résistance mécanique. La boîte à boutons est reliée directement au relais par ce câble (sans passer par une prise), qui traverse donc le bateau du coffre du cockpit jusqu'à la pointe avant. Hors utilisation, la boîte est rangée bien à l'abri de l'eau et des chocs dans le coffre. A l'utilisation, la commande du guideau peut se faire de n'importe quel emplacement du cockpit.Jean·le 04 sept. 2023 15:05
rascal3:J'ai une télécommande sans fil, heureusement que je ne me suis jamais posé de questions existentielles, j'aurais raté le truc le plus simple et pratique à avec un cout infime quand on navigue beaucoup ....😜😁·le 04 sept. 2023 17:08
matelot@17523:Chacun a son installation, intégralement choisie par les bricoleurs, ou bien imposée en achetant son bateau mais chacun est bien sûr persuadé d'avoir la meilleure solution...Pour ma part, navigant solo et mouillant souvent, j'ai choisi de placer à l'entrée de la descente, accessible du cockpit, le disjoncteur puissance du guindeau (sur batterie moteur) et une commande filaire fixe au cas où.Autour du cou j'ai une télécommande sans fil avec compteur de chaine, ce qui est bien pratique.Ainsi pour mouiller je reste à la barre et surveille la descente au compteur de chaine, et pour remonter je vais à l'avant surveiller la chaine dans la baille.J'ajoute que pour mes batteries, j'ai un cyrix avec le bouton qui permet de coupler en urgence toutes les batteries au cas où. ·le 04 sept. 2023 17:25
rascal3:Oui, tu as raison, moi, aussi je je suis souvent en solo et quand je mouille, je suis à la barre et quand j'ai trouvé l'endroit idéal, je met mes moteur arrière au ralenti après avoir filer ma pioche et je vais devant et je mets ma pate d'oie quand j'ai mis assez de chaine et coupe avec ma télécommande et quand la patte d'oie est tendu, je retourne à la barre, accélère et si tout va bien je coupe ma risée diesel , simple et efficace jusqu'au jour ou ! ! ! , là, je me souviendrai de ton post si j'ai un problème Matelot17523. mais pour l'instant depuis 6 ans, rien à signaler à part que ma télécommande filaire ne fait plus le job, ça n'arrange rien quand on ne sert plus du matos 🎶😇 ·le 04 sept. 2023 17:39
Ajouter un commentairePublier
kivoilakivoila
04 sept. 2023

Ceinture et bretelle : Filaire + telecommande. Au choix, selon la situation. Et simple...

Peace and love:filaire à l'avant, quelques centaines de mouillages sans soucis, plus commande depuis le cockpit·le 05 sept. 2023 19:05
Ajouter un commentairePublier
VoodooChileVoodooChile
28 sept. 2023

Bonjour à tous,
Sur le relais Lewmar 68000318 je ne parviens pas à trouver les indications de cablage pour les 3 plots : hormis le neutre au milieu, je ne distingue pas le "up" et le "down" pour les 2 "exterieurs" : quelqu'un aurait-il l'info ?
P.

Fabien83:Le neutre ça doit vouloir dire le négatif... Peu importe pour le UP et down. Tu branches tout et tu verras bien si c'est dans le bon sens ou non. Si ce n'est pas le cas il suffira de permuter le fil venant de chacun des boutons de pont (ou autre type de commande).·le 28 sept. 2023 18:49
Ajouter un commentairePublier
sc33bcbrsc33bcbr
28 sept. 2023

@ VoodooChile, bonjour
Sur la photo du relais les fils Up et Down sont les bleu et noir (gauche et droite), celui du milieu (noir aussi) c est la masse.
En fait tu suis les fils de la telcommande filaire (si tu en as une).

Comme dit Fabien, l un descend l autre monte, pour savoir lequel, tu branches et tu essaies (moi j ai eu bon du 1er coup, chanceux)

VoodooChileVoodooChile
29 sept. 2023

Super, merci pour les précisions.
je redoutais une belle co...rie en cas d'erreur sur les 2 bornes, me voilà rassuré.

Philippe.
