installation d' une antenne radar sur voilier

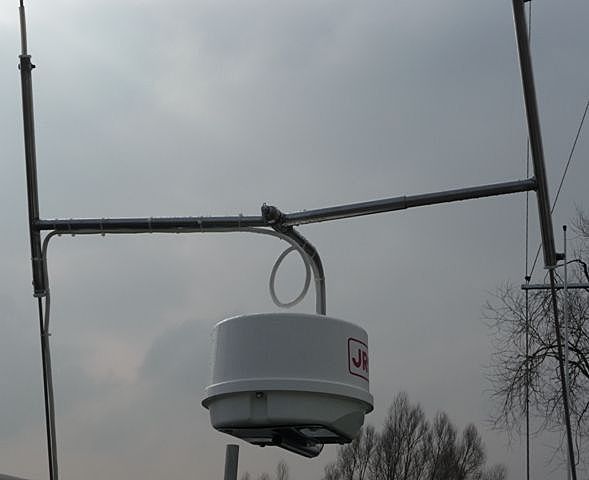

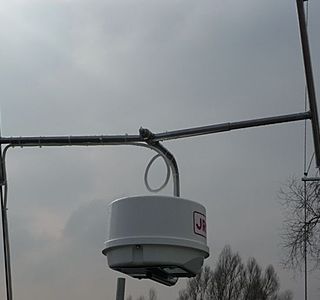

nouvel essai image radôme
ci-joint

montage sur "Berhed"
en PJ

Dans les pataras,
et sur cardan, ammortis par friction.

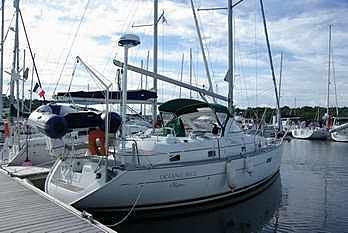

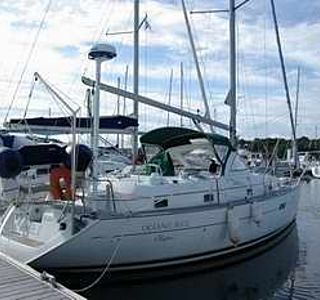

Matereau
Quelle est la hauteur minimale à retenir? (au dessus de l'eau.
Merci

passage du cable du radar à l' intérieur ou à l ' extérieur du mat?
Merci pour ton info ,peux tu me donner d 'amples explication sur le fourreau et les colliers de fixation ?

la portée du radar
est 2,5X V H1+H2
ça donne la portée en milles H1 etant la hauteur en metres du scanner et H2 la hauteur en metres de la cible
c'est à dire qu'un scanner a 9m aura l'horizon a
7.5mn mais si la cible fait 16m de haut il la verra à 17.5mn ce qui pour un 1623 est hors de portée .donc aux alentours de 6m c'est l'ideal
perso je les monte au dessus des barres de fleche pour etre à l'aise pour faire les branchements soit environ a 1m au dessus
le radar sur le portique c'est parfait pour les batos de course car il y a toujours du monde dans le cokepite mais des qu'on à de la houle c'est un coup je te vois un coup je te vois pas
alain

c'est possible (lespalés)
evidement mais le probleme c'est le cable qui se balade dedans ,s'il il y a une gaine il suffit de percer en face si il n'y en a pas il faut en mettre une et sans demater c'est pas evident .
dans le cas ou on monte le scanner sans demater il faut couper le cable a la bonne longueur ,le faire descendre dans le mat deja branché au scanner avec un messager ,pour le messager prendre un chainette au bout d'une garcette c'est mieux qu'un plomb, après c'est passe fil etamage des extremitées une barette de dominos dans une boite etanche avec un sachet de silicagel
alain

breizhou
j'en ai posé des dizaines comme ça si tu veux ne pas couper c'est possible le connecteur qui va dans le scanner peut delicatement se replier et en faisant une queue de rat on peut le faire passer en faisant un trou de 20mm au lieu de 15
et après on met un passe fil en neoprene que l'on trouve chez le carrossiers .mais c'est plus compliqué et le jour ou tu veux démater c'est pas gagné à ressortir. dans la mesure ou tu ne reccourcit pas trop le fil la connexion n'a aucune importance sur le fonctionnement du moment qu'elle est bien faite il faut utiliser une prise BNC malefemelle pour le coax de video
et le reste c'est du bout à bout .
sur un portique ou un mat arriere on diminue beaucoup la portée
calcule racine de 3X2.5 ça va te donner la portée à l'horizon et comme l'angle de balayage est de 7° tu dois choper la plage avant ,la bome et la gv mouillée fait ecran ainsi que la voile d'avant
et si c'est du kevlar alors la y a rien qui passe
alain
