Information manchonnage mât

Bonjour, j'ai coupé mon mât au milieu de la zone malade, la partie courte est chez le chaudronnier qui me prépare un manchon. Je sais qu'il faut éviter une ligne de rupture pour le fixer au mât, l'un de vous a peut être un document pour la répartition des rivets (ou soudures bouchon dans mon cas)

L'équipage
#manchon
JC 974JC 974
23 oct. 2023
Calypso2Calypso2
24 oct. 2023

hum , rivet oui , soudure perso surement pas ..a moins d'etre soudeur (et encore) trop de risque de voir le mat deformé et apres on fait quoi ?

sinon dejà calculer la surface de la section du mat ..et mettre le double en section des rivets , ça donne dejà une idée du nombre ..
et donc repartir en couche parallele , en quinconce les unes avec les autres

Hubert, de CherbourgHubert, de Cherbourg
24 oct. 2023

en se promenant dans la marina vous verrez des mâts manchonnés d'origine principalement des mâts Selden, vous pourrez voir la disposition des rivets.

James :Oui bonne idée !J'ai toujours été impressionné par le nombre de rivets sur les mâts manchonnés·le 24 oct. 2023 10:23
Ajouter un commentairePublier
JC 974JC 974
25 oct. 2023

Ok, il n'y a pas à votre connaissance de doc technique sur la fixation du manchon. Le chaudronnier m'a dit que la soudure bouchon n'est pas plus faible que le rivet.

Calypso2:il n'y a de raison que la soudure soit plus faible que les rivets tout depends du nombre de rivets et de soudure bouchon ...seulement en soudant il y a d egros risque qu'avec le retrait le mat se deforme dans la mesure ou bien il faut deux soudeurs ,l'un de chaque coté .. et les bouchons sur une aussi faible épaisseur ça ne va pas etre simple ....Par contre aussi le rivet va faire coller le manchon au mat contrairement à la soudure ,·le 25 oct. 2023 18:40
JC 974:le mât fait 5mm d'épaisseur, le renfort 8mm·le 25 oct. 2023 20:29
Ajouter un commentairePublier
J-MarcJ-Marc
25 oct. 2023

Tu peux aussi coller le manchon à la Loctite 648. Il faut dans tous les cas des rivets ou des vis pour bien maintenir le manchon à l'intérieur du profil. Le collage donnera un montage plus solide qu'une soudure. La résistance au cisaillement d'un collage à la Loctite 648 est de 18 à 35 N/mm². On peut facilement avoir 20 000 mm² de surface de collage avec chacun des deux morceaux de profil. Le collage protège en plus les vis de la corrosion.

Calypso2:c'est une bonne idée·le 25 oct. 2023 20:39
James :top !·le 25 oct. 2023 21:36
Dim31:Oui, ce serait dommage de ne pas coller ! Loctite de ce type, de mémoire, à réserver aux collages avec jeu maxi 0,25mm. Si on craint que le jeu soit bien plus grand que ça, une epoxy pourrait le faire mieux il me semble ?·le 27 oct. 2023 08:22
LeMoko:Bien vu J marc pour la Loctite, bon des rivets en plus en bien moins grand nombre juste pour éviter le jeu entre les pièces. ·le 01 nov. 2023 22:24
Ajouter un commentairePublier
Azur15Azur15
25 oct. 2023

Bonjour,

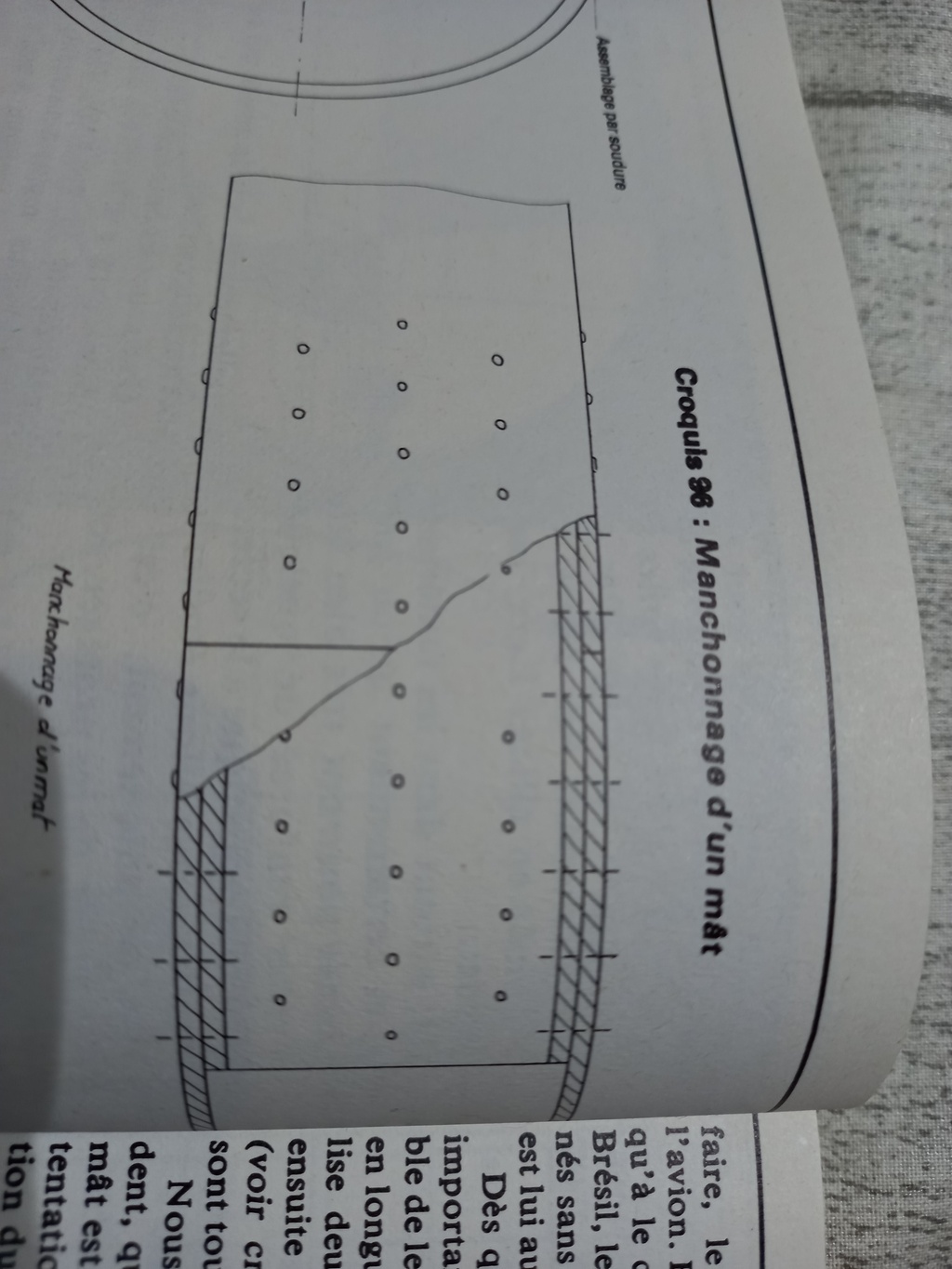

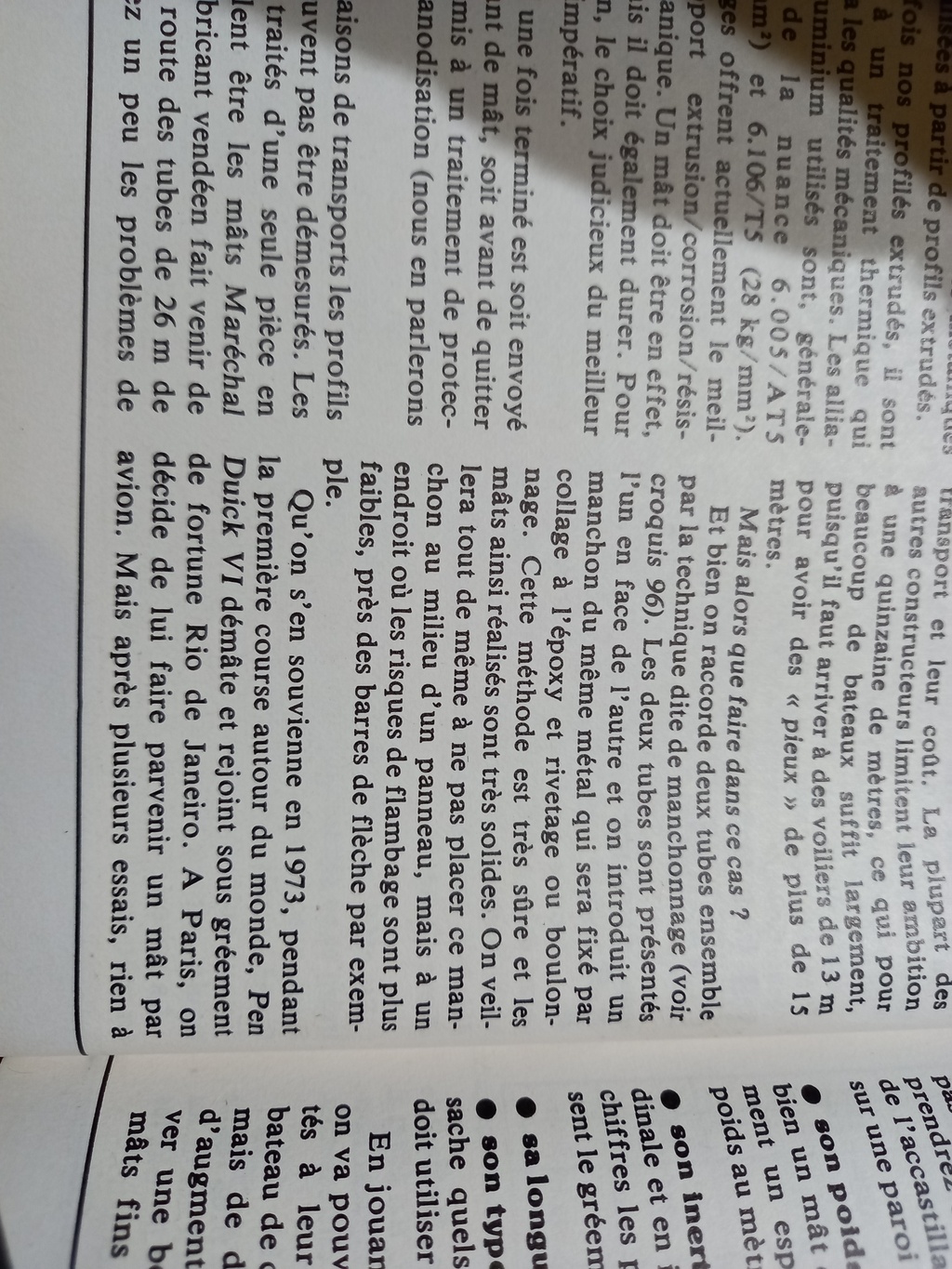

Ce que dit Loisirs Nautiques sur ce sujet.
Cordialement

outremeroutremer
27 oct. 2023

Lors de son périple en solitaire dans le grand Sud sur son 10m Chatam alu Caroff, Alain Kalita s'était retourné et avait rompu son mât. Ayant rejoint péniblement avec un mât de fortune fait d'un tangon la Nouvelle Zélande il avait pu faire tout seul la réparation avec manchonnage interne d'un segment de mât emporté en prévention complêté par collage et rivetage. Il avait pu ainsi reprendre sans aucun problème son extraordinaire périple et rentrer en Franceaprès avoir fait le tour de l'Antarctique. Avec moins d'un mètre de mât en moins, les performances de la voilure étaient restées identiques.

PhyavelaPhyavela
01 nov. 2023

Bonjour en PJ une photo du rivetage d'origine d'un Mat KEMP (monté sur Prétorien 35) , il y avait moins de rivets sur la partie centrale du manchonnage (2 rangées de 5 rivets sur avant et arrière du profilé et 2 rangées de 3 rivets au centre de chaque coté du mât)

Yannick

JC 974JC 974
05 fév. 202405 fév. 2024

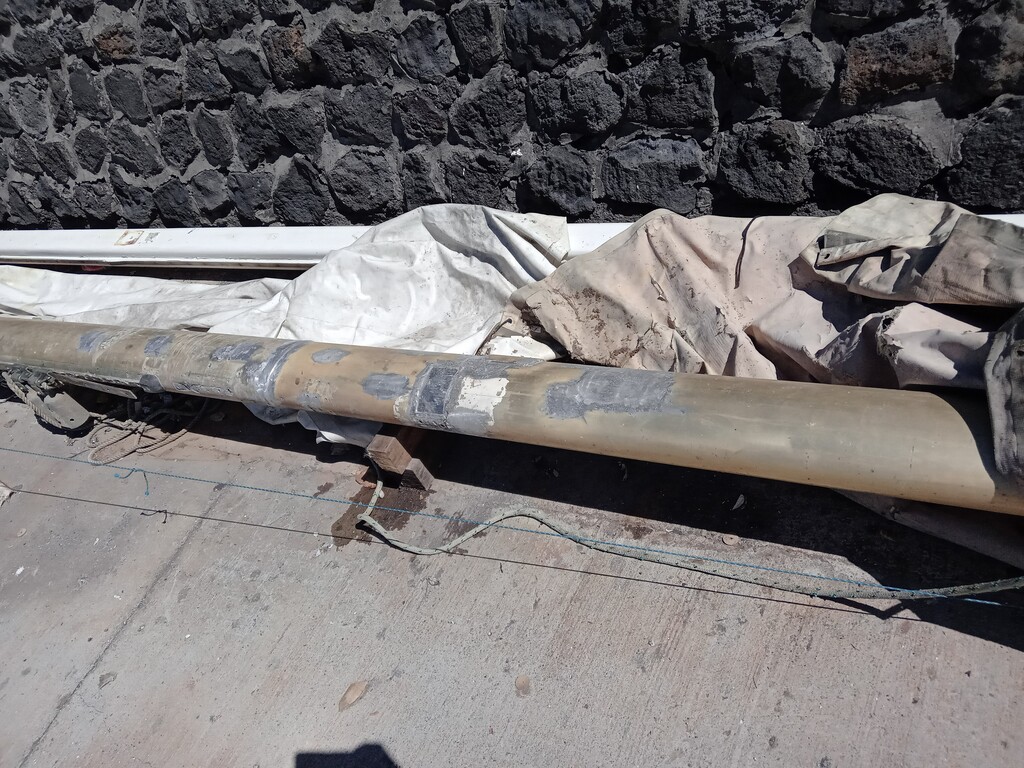

Je remonte le poste, le manchon est installé. L'un de vous a peut être déjà rebouché les parties abimées par la corrosion d'un mât aluminium avant peinture. Du mastic rebouchage aluminium de chez Leroy Merlin ça le fait?

Calypso2:bonjour ; tu pourrais peut etre d'abord nous dire ce que devient le manchonnage , ça serait sympa non ?😒·le 05 fév. 18:57
Ajouter un commentairePublier
Azur15Azur15
05 fév. 2024

J'ai utilisé ce produit avec de l'époxy avec satisfaction

JC 974JC 974
05 fév. 2024

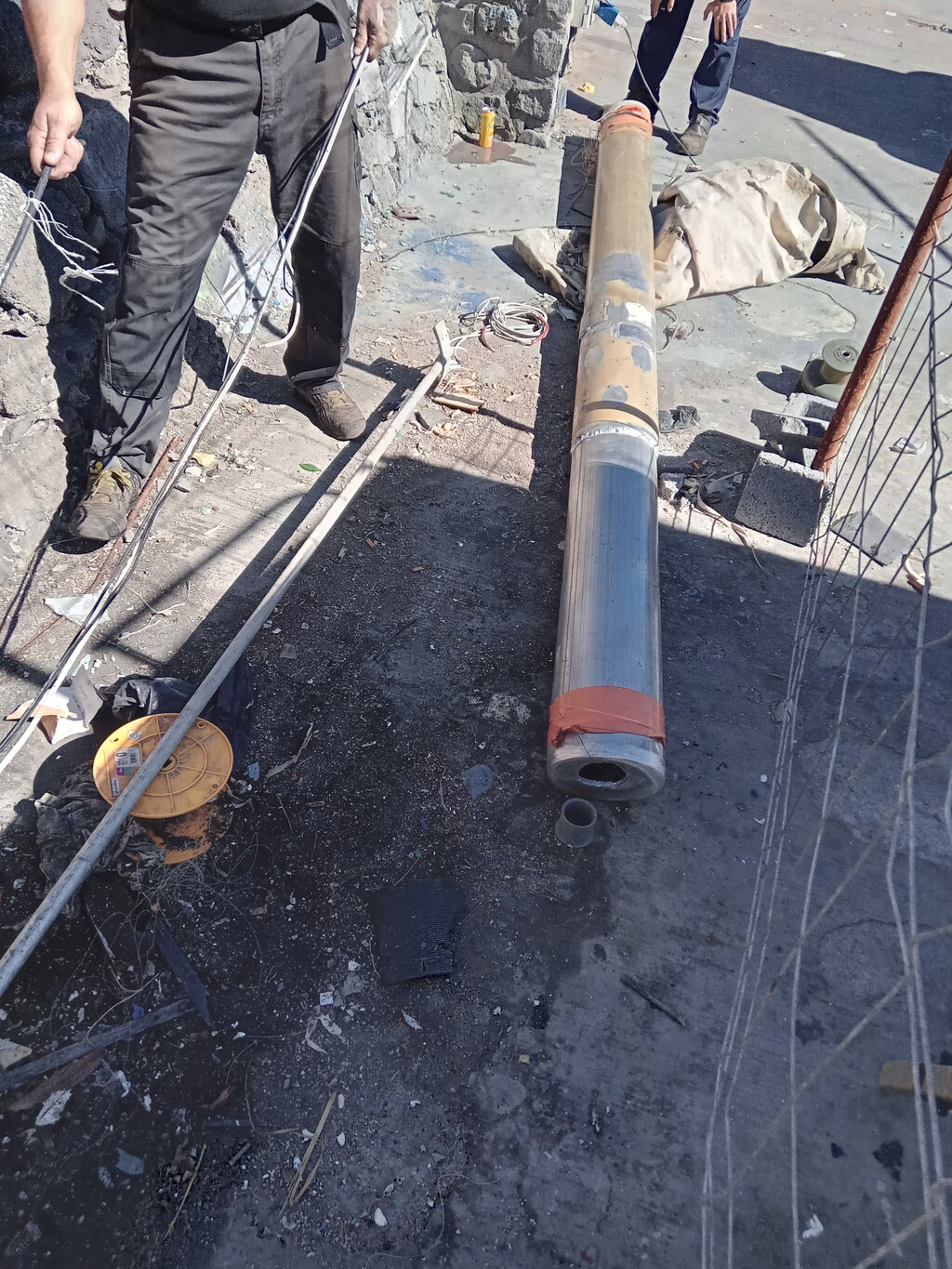

Le manchonnage, un manchon de 2m qu'ils on soudés dans la partie basse à l'atelier

JC 974JC 974
05 fév. 2024

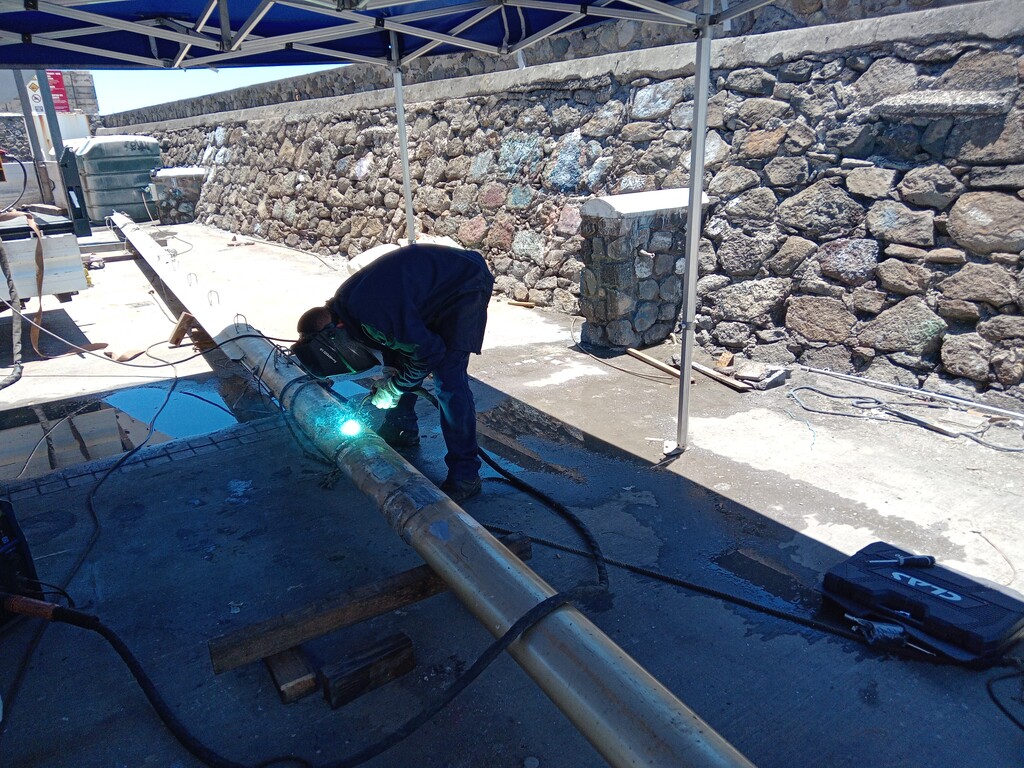

Et dans la partie haute au port.

aquilalaroche:Oh la, c'est plus du manchonnage, ça. C'est une rallonge ou un remplacement d'un bout.·le 06 fév. 09:36
Calypso2:il doit etre bon le soudeur ,il faut oser sans doute ,il doit y avoir sans doute un manchonnage a l'interieur ·le 06 fév. 09:42
aquilalaroche:oui, effectivement, manchonnage intérieur mais de prime abord je le voyais dessus.Mais on va tout nous expliquer. ·le 06 fév. 10:18
JC 974:Ma première idée était de mettre un manchon en deux morceaux par l'extérieur, finalement j'ai suivi les conseils de l'expert: couper un milieu de la zone malade et y mettre un manchon. J'ai trouvé un chaudronnier sur l'île qui pouvait me faire le manchon à un prix acceptable et m'a assuré que les soudures bouchons ne sont pas plus fragiles que les rivets... Pour en revenir aux porosités de l'électrolyse, je suis tenté de les boucher avec de la résine époxy chargée de poudre l'aluminium. Un lecteur de ce post a déjà appliqué ce mélange?·le 07 fév. 10:53
Ajouter un commentairePublier
