Identification d'une prise d'antenne

Bonjour à tous,

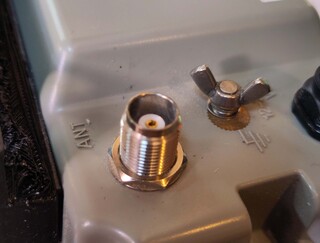

Je n'arrive pas à identifier ce type de prise d'antenne,ça va sur un récepteur Navtex Furuno NX 300, le diamètre ext de la prise socle sur le boitier est de 11 mm.si quelu'un à une idée, merci à lui d'avance!

Bonne journée à tous!

L'équipage
#antenne#Electronique#navtex
PascoqPascoq
22 nov. 2024
Lady_CLady_C
22 nov. 2024

N mâle

KerorganKerorgan
22 nov. 202422 nov. 2024

Je penserai plutôt à une prise TNC mâle, plus petite que la N.
Sur le boitier, c'est bien sûr une femelle, fallait il le préciser ?

Lady_C:la TNC mâle a un isolant en plus
www.passion-radio.fr[...]41.html ·le 22 nov. 11:59
Ajouter un commentairePublier
PascoqPascoq
22 nov. 2024

Bonjour,
Merci pour ta réponse rapide, effectivement la broche de la prise boitier est une broche (pin) femelle.

Il est vraiment efficace ce site H&O: On a plein de réponses à des questions auxquelles on a du mal à trouver réponse soi même !

F4HBGF4HBG
22 nov. 2024

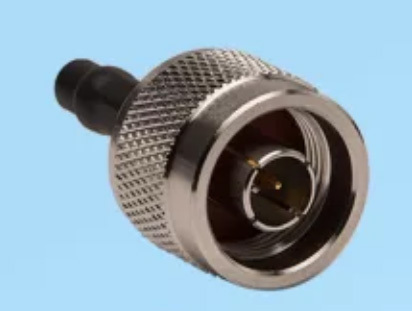

le première photo est une fiche N mâle (en radio l'identification male/femelle se fait toujours sur la pinoche centrale)

la deuxième photo est une fiche TNC femelle (11mm) (les fiches N femelles font 16mm de diametre, et n'ont pas de pas de vis si long)

voilà une fiche N femelle :

Lady_C:donc, selon toi, dont l'alias est un indicatif radio, la prise mâle du câble d'antenne ne correspond pas à la prise femelle du Navtex.
il y a dû avoir un bricolage incertain à une époque.·le 22 nov. 13:48
F4HBG:la photo de la prise N male est une photo de catalogue trouvée sur internet (www.campbellsci.fr[...]nectors )·le 22 nov. 15:41
Ajouter un commentairePublier
