identification composant électronique grillé

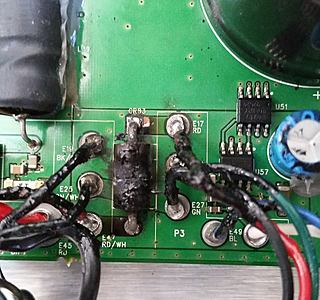

Je vous joins la photo, c'est pour des amis :
ils ont un Lowrance LCX 113c HD
le composant qu'on voit sur la photo a grillé quand une vague qui a atterri dans le cockpit a provoqué un court circuit en lien avec le câble NMEA de l'antenne du GPS
apparemment ils ont essayé de le court circuiter avec un bout de câble, et l'appareil fonctionne normalement, donc ça serait peut-être le seul composant endommagé
pour le remplacer il faudrait l'identifier, ils sont un peu démunis : quelqu'un aurait une idée ?
apparemment je cite " ça connecte l'arrivée +12V de la batterie avec la borne + du câble réseau NMEA 2000 "
merci pour eux :)

L'équipage
babouchbabouch
14 déc. 2017
ATCFrogATCFrog
14 déc. 201714 déc. 2017

C't'une diode.
Difficile d'etre plus précis sur le modele, mais si effectivement,elle sert à alimenter le 12V du nmea, c'est une protection contre les inversions de polarité. Il reste une inscription dessus ?

Répondre
babouchbabouch
14 déc. 201716 juin 2020

autre photo
malheureusement c'est bien cramé, pas sûr qu'on puisse encore lire sur le composant

Répondre
DanmarDanmar
14 déc. 2017

bonjour,apparemment cela ressemble a une diode normale ou zener ,mais il ya a fort a parier que vu l’état du cablage il y ait d'autres dégâts n'y a t’il pas a coté ou dessous une indication,

Répondre
Solo ou pasSolo ou pas
14 déc. 2017

Sur le PCB, on voit écrit CR83. CR est souvent utiliser pour référencer les diodes. Pour une protection d'alim, je mettrais une 1N4001, 1N4004 ou 1N4007

Répondre
AICAAICA
14 déc. 2017

effectivement CR est le code pour les Junction diodes.

Répondre
LaJolietteLaJoliette
14 déc. 2017

Pratiquement certain que c'est une 1N4001 (Ou 4004 ou 4007). Très facile à trouver, 10 centimes au maximum.

Répondre
babouchbabouch
14 déc. 2017

merci bcp, je transmets !

Répondre
F5OULF5OUL
14 déc. 201714 déc. 2017

Bonjour.
une diode 1n4007, à monter dans le bon sens la bague grise vers le haut de la photo, il me semble. Attention au dessoudage , c'est soudé des deux cotés du circuit.
JC

Répondre
ATCFrogATCFrog
14 déc. 2017

Suivant à quel point ils en ont besoin et on du mal à trouver, j'peux en coller une à la poste ce soir ou demain, j'en ai.

Répondre
babouchbabouch
14 déc. 2017

ils sont à curaçao
je pense qu'ils vont trouver plus rapide de leur côté de l'océan, mais merci bcp pour la proposition, c'est très aimable

Répondre
caipirinhacaipirinha
14 déc. 2017

A voir la photo, des fils ont eu chaud (fils à droite du composant cramé) et pour éviter des problèmes futurs je recommanderais de regarder de plus près...

Répondre
