help boulette démontage pilote autohelm 1000 ancien

Ça m'est arrivé aussi.

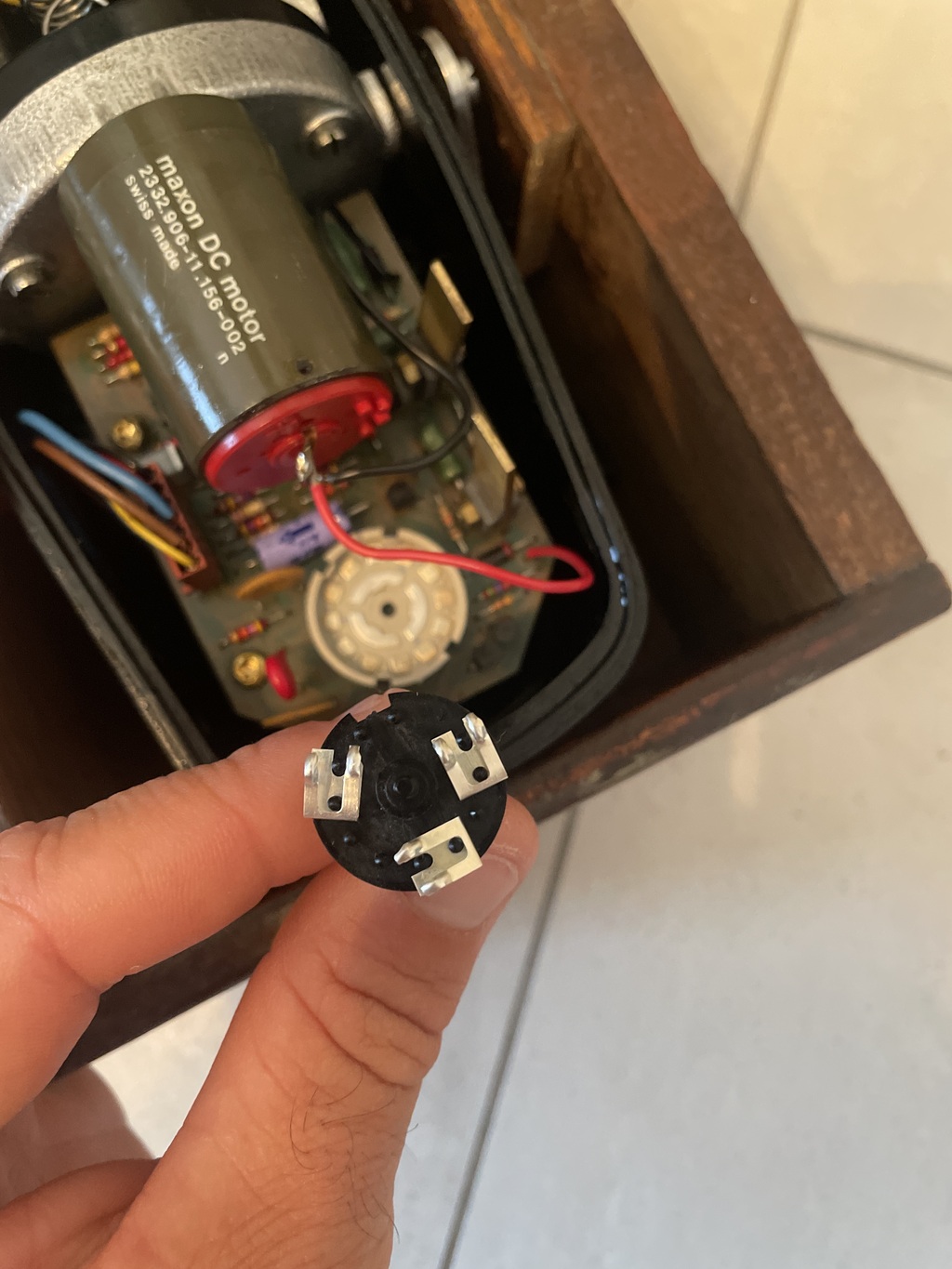

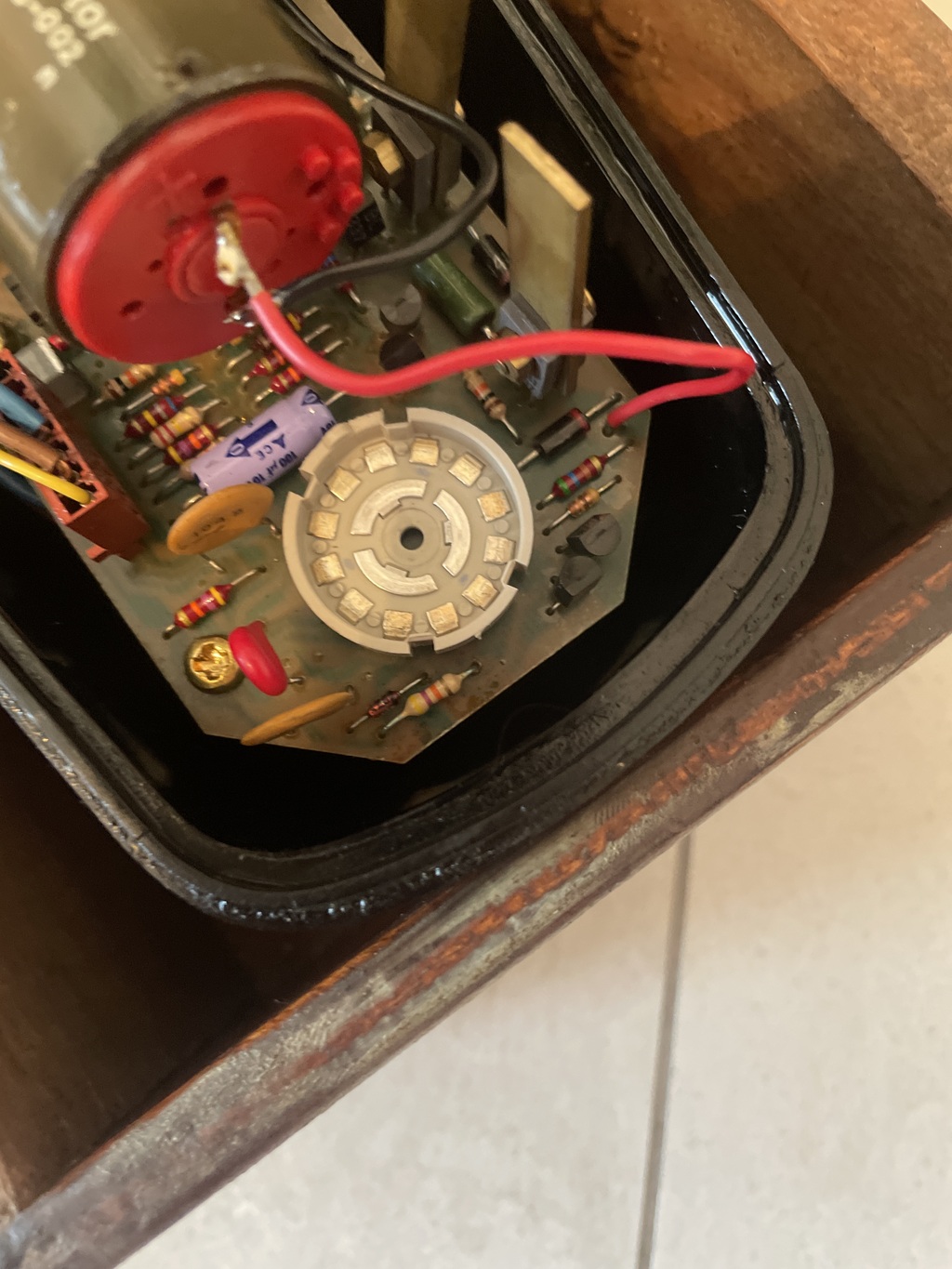

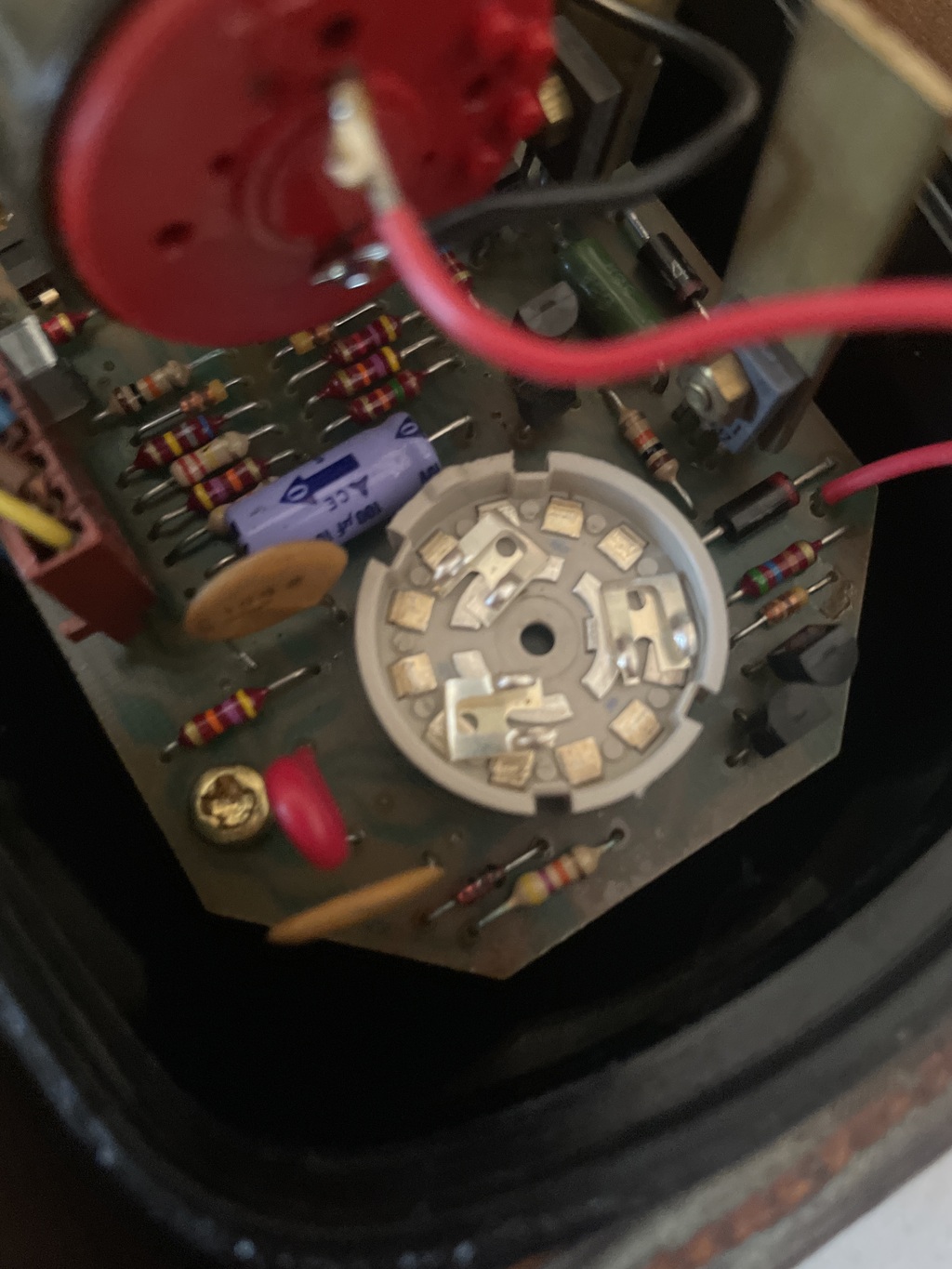

Pas besoin du schéma, c'est pas bien compliqué. Sur ta photo, tu vois bien les pistes du commutateur 4 positions (off, calm, rough, vane) : tu dois installer les 3 contacts à 120° les uns des autres de telle sorte à ce que chacun d'eux mette en contact son secteur de piste (cercle du centre divisé en 3) sur un des 4 secteurs de pistes corespondant (cercle extérieur divisé en 3 x 4).
Ce qu'il faut éviter est que 2 contacts soient établis du même secteur central vers 2 pistes périphériques.
Ah ce petit autohelm, sa ficelle, sa rose....

J en ai aussi récupéré un qui marche parfaitement à la maison sur batterie (et que je n'ai pas du tout envie d'opérer ayant lu ce qu'il en résulte ) Je suis en train de prévoir la meilleure façon de l'installer en tenant compte des angles et longueurs nécessaires pour la barre franche.Fonctionnait-il bien jusqu'ici et depuis longtemps ou est-il tombé brusquement malade?Y a-t-il des précautions à prendre pour le maintenir en bonne forme et en faire un centenaire?

Hello et Merci!
@fxvt, c'est exactement ce qui s'est passé mais en plus, j'avais une piste sur le circuit imprimé qui a été coupée lors de ce démontage, ce qui faisait sauter les 2 transistors...
Je l'ai vu par transparence et réparée et du coup...
CA MARCHE!!!!!!!!!
C'est super, je suis content,
En revanche si quelqu'un a le schéma ca m'intéresse toujours...
Christophe

ok merci, aujourd'hui je vais fendre les têtes de vis afin de pouvoir démonter sans me faire C***ier vu l'emprunte initiale...

Hello,
Mais ça veut dire quoi
"Les transistors pêtent" ?

C'est une image ou bien c'est sonore ?

Amicalement.
FX

Bonjour à tous,
Je profite de ce fil (que j'espère ne pas trop polluer) pour demander si quelqu'un se rappelle comment replacer cette fiche cordelette avec son ressort. J'ai fait plusieurs essais, mais une fois la boite refermée, cette cordelette saute dès que je tourne la rose du compas...
Dommage car tout le reste fonctionne.
Merci d'avance.

@fxvt:
Un grand merci! Grâce à tes photos, j'ai pu remettre cette cordelette (c'est celle d'origine) et pour l'instant ça marche. Le vérin vient bien en bout de course dans les deux sens sans incident.
J'avais démonté ce pilote pour cette même raison de cordelette déraillée. Reste donc à tester en vrai sur le bateau.
Encore merci en tous cas.

Christian.
