Guindeau lofrans project x2, quelle est cette pièce à remplacer ??

Bonjour,
en démontant mon guindeau, pour renforcer la structure sur laquelle il est posé:

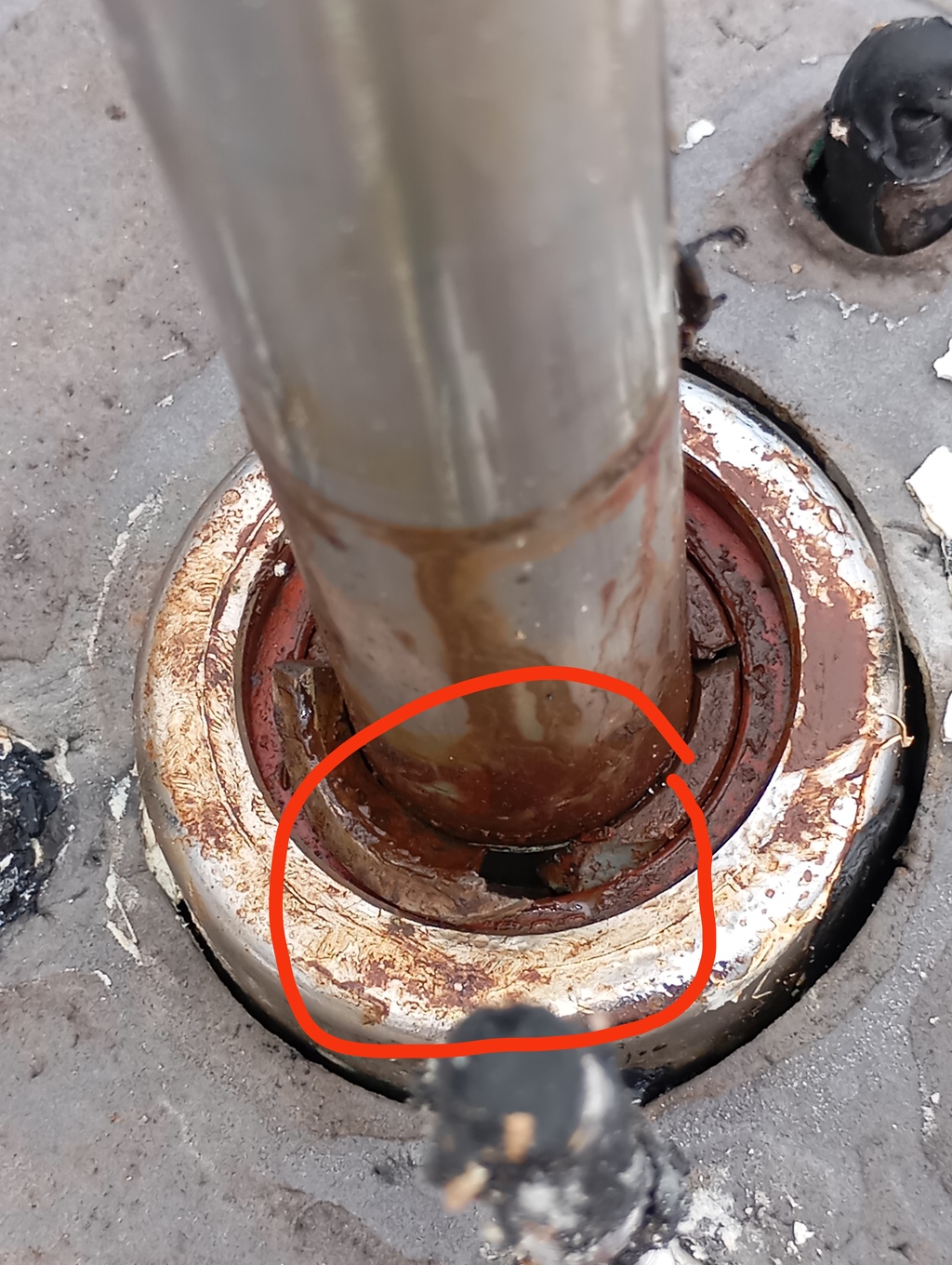

Je viens de m'apercevoir qu'une petite pièce est cassée, la voici entourée ici sur la photo de la partie supérieure du guindeau (cette partie est retournée sur la photo), je n'arrive pas à l'identifier dans l'éclaté des pièces de mon guindeau lofrans project x2 , je ne sais pas si c'est le roulement 550 ou 903 , ou la pièce 280, ou une autre pièce éventuellement. Voici également ci-joint l'image de l'éclaté. Merci de votre aide 🙏😉

L'équipage
#projectx2#lofrans
ChtiVoyageurChtiVoyageur
08 sept. 2024
San MarcoSan Marco
09 sept. 2024

bonjour
On dirait plutôt le joint spi 304, tout en bas à gauche de l'éclaté des pièces détachées.

ChtiVoyageur:Bonjour , merci pour ta réponse, je vais regarder demain si c'est du caoutchouc alors, il me semblait que la piece etait en metal, c'est peut etre le joint spi qui a durci, et s'est fissuré. Tu en as déjà changé peut etre, pas besoin d'outil particulier, juste racheter le joint spi?·le 09 sept. 03:46
San Marco:J'ai certainement dû le changer car j'ai restauré un project 1000. En regardant mes photos, je suis un peu perdu dans ce que représente ton cliché : est ce que ça serait le dessous de la pièce de fonderie en inox ? Auquel cas ce serait plutôt les pièces 903 et 280 ? (roulement + circlips) mais ça ne semble pas correspondre visuellement.·le 09 sept. 08:09
Ajouter un commentairePublier
jerome1966jerome1966
09 sept. 2024

il existe des KIT d'entretiens ou tu trouvera toutes les piece d'usure joint et autre circlips

ChtiVoyageur:Oui j'ai vu, mais je dois quand même déterminer quel kit du coup·le 09 sept. 08:31
Ajouter un commentairePublier
jeanlouisjeanlouis
09 sept. 2024

achetez chez 123roulements, vu l'état du joint le roulement a du déguster sévère et sera à changer aussi.
sauf erreur voici les références et prix au 05/2023
roulement :6005-2RS 2,47€ HT
joint : OA-25X47X8-NBR 2,72€ HT
pas obligatoire :
circlips : CIRCLIP-INT-47 1€ HT
circlips :CIRCLIP-EXT-25 (x2) 0,79€ HT
plus le port par chronopost
c'est loin du prix du kit

ChtiVoyageur:J'ai commandé les pièces sur 123roulements, as tu des conseils pour la pose, faut il un outil ou des précautions particulières, suis pas un grand bricoleur 😊, merci Jean Louis·le 10 sept. 09:59
Ajouter un commentairePublier
ChtiVoyageurChtiVoyageur
09 sept. 2024

Bonsoir Jean-Louis, merci pour ton message, si je comprends bien la pièce que j'ai endommagé est le joint de ta référence?

jerome1966jerome1966
09 sept. 2024

le Kit de réfection permet de repartir sur un Guaindeau quasi neuf...

ChtiVoyageurChtiVoyageur
22 sept. 2024

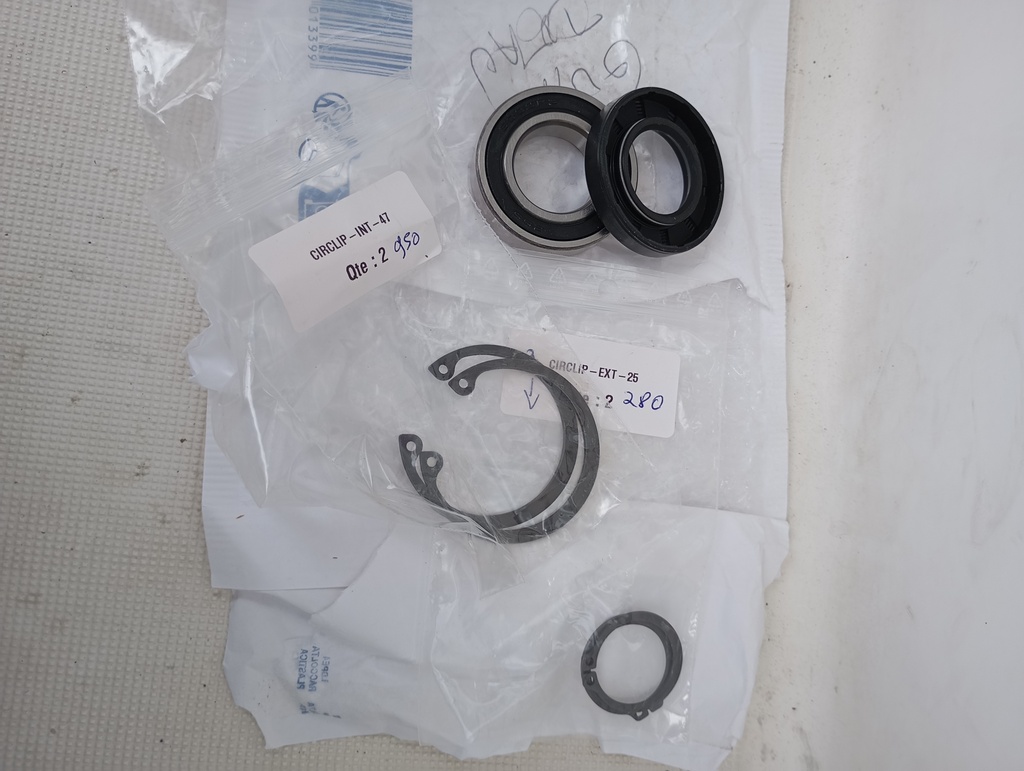

Bonjour, jai bien acheté les pièces à remplacer

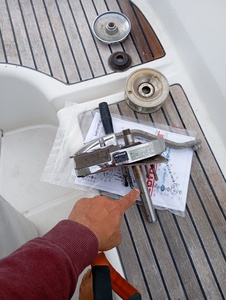

Dur 123roulements comme conseillé par jean louis,mais n'arrive pas à retirer l'axe de la partie superieure pour accéder aux roulements, quelle est la methode pour sortir cette axe principale ? Merci

jerome1966:la tele mécanique c'est compliqué....·le 22 sept. 14:04
ChtiVoyageur:L'idée est de remplacer le roulement principalement mais encore faut-il pouvoir y accéder 😞·le 22 sept. 14:24
Ajouter un commentairePublier
San MarcoSan Marco
22 sept. 202422 sept. 2024

Je ne me souviens plus bien, mais il me semble que ça sort en posant la pièce principale sur un étau et en laissant pendre l'axe, puis en frappant dessus avec un maillet en bois/nylon (ou massette avec cale de bois)
Vérifie qd même qu'il n'y ait pas une plaque de maintien du roulement ou autre.

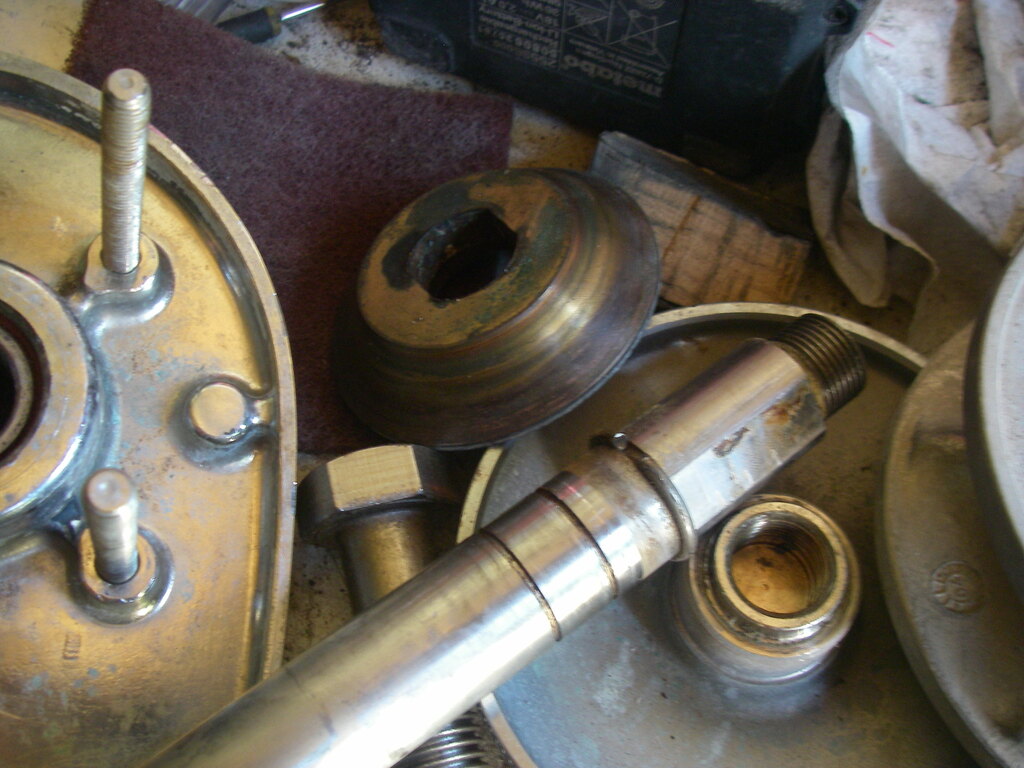

En regardant mes photos, il faut bien démonter le barbotin. De plus il y a un circlips et donc l'enlever ou faire sortir l'axe de telle manière que le circlips ne contrarie pas
(c'était un 1000 project)

ChtiVoyageur:Merci pour ce message, ça commence à être intéressant pour moi, même si je ne visualise pas encore complètement la solution ·le 22 sept. 19:08
Ajouter un commentairePublier
