GPS VALSAT 02 L - Pile - Bis repetita

Une photo
D'une définition suffisante de l'intérieur de la bête aiderait peut-ëtre...

au moins 2 modèles de MLR 02
1 en boitier métal dont je n'ai jamais pu identifier le condo responsable,
quelqu'un a le shéma?

1 en plastique (qu'un gentil héolien m'a expédié afficheur cassé) comportant 2 condensateur suffisamment "gros" pour assurer la mémoire, remplacer puis essayer,
quelqu'un a un afficheur? (c'est pas le même...)

pas vu de pile dans l'un ou l'autre, peut-être dans un 3ème modèle?

Saturnin qui aimerai bien déconsommer ;-)

facile !
sans shéma
tu identifies le circuit responsable, ensuite tu n'a plus qu'a suivre les pistes, comme quand tu cherches une rue sans plan
l'évidence même vous dis-je

une photo?
j'ai réussi à faire ça.

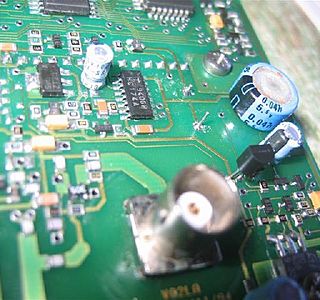

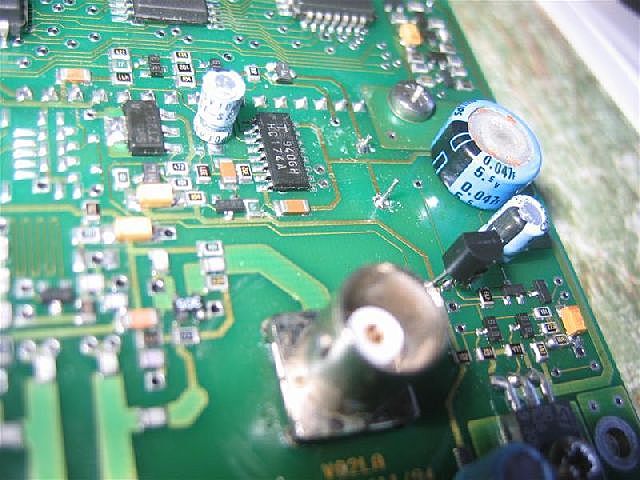

Il faut démonter la carte, c'est le gros truc bleu, au dessus et à droite de la prise d'antenne.

sauf qu'au delà de 0,1F
le diamètre passe de 13,5mm à 21,5mm.
A priori l'électronique date de début 94.

Bonjour, suis-je le dernier recours avant le suicide?
Il y a eu 2 modèles de VALSAT P!
La première génération c'était une pile! type 40LF220 SAFT ou équivalent 3V.
Pourrais-tu mettre la photo en ligne?

C'est plausible
Celà dit la valeur (0.047 Farad si je lis bien sur la photo) me paraît un peu faible. En général les condensateurs de sauvegarde ferait plutôt autour de 1 Farad. C'est en tout cas la valeur que l'on trouve en sauvegarde sur les horloges de programmation des magnétoscopes par exemple.
Ce genre de condensateur chimique de très forte capacité a en tout cas une durée de vie limitée.
Ca se trouve facilement chez Radiospares ou Conrad.
Il n'y a aucun inconvénient à remplacer celui-ci par un autre de 1 Farad s'il a le même entre-axe.
Attention au déssoudage, délicatesse et sureté de main nécéssaire...

Bonjour,
J'étais plein d'espoir en lisant " mon GPS MLR Valsat P...ce vieux GPS MLR fonctionne parfaitement..." Car j'ai exactement la même panne: il s'allume normalement mais reste indéfiniment sur Pos 000 - 000
J'ai lu attentivement les conseils sur le changement du condo de sauvegarde, avec la photo...Je croyais être sauvé. Manque de chance mon VALSAT P n'a pas tout à fait la même configuration intérieure...Je cherche en vain le condo 5, 5 V 47µF Je ne l'ai pas. J'en trouve un qui ressemble mais .....je ne le trouve nulle part dans le commerce et comme de toutes façons je ne suis pas sûr de moi....
Quelqu'un peut il m'aider? Je peux au besoin joindre une photo de mon circuit imprimé....

Merci d'avance

ici
radiospares-fr.rs-online.com[...]on.html

Je viens de remettre en marche mon GPS MLR Valsat P, apres avoir lu les échanges sur ce modèle.
C'est bien en remplaçant le condo du module GPS que tout s'est remis en marche et ce vieux GPS MLR fonctionne parfaitement.
Merci donc à celui qui a trouvé, fourni la photo(parfaite au demeurant).
La réparation a été faite par un petit atelier d'électronique pour pas cher.
Merci encore à tous et bon vent (comme dirait qq'un que j'connais)!
bien cordialement
Fred (Samourai740)

Bonjour,
J'étais plein d'espoir en lisant " mon GPS MLR Valsat P...ce vieux GPS MLR fonctionne parfaitement..." Car j'ai exactement la même panne: il s'allume normalement mais reste indéfiniment sur Pos 000 - 000
J'ai lu attentivement les conseils sur le changement du condo de sauvegarde, avec la photo...Je croyais être sauvé. Manque de chance mon VALSAT P n'a pas tout à fait la même configuration intérieure...Je cherche en vain le condo 5, 5 V 47µF Je ne l'ai pas. J'en trouve un qui ressemble mais .....je ne le trouve nulle part dans le commerce et comme de toutes façons je ne suis pas sûr de moi....
Quelqu'un peut il m'aider? Je peux au besoin joindre une photo de mon circuit imprimé....

Merci d'avance

Exact 5.5V et 0.047 F !!!

Et pour 1,5€, on a un GPS tout neuf (enfin presque)

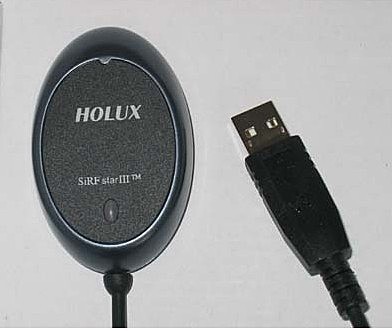

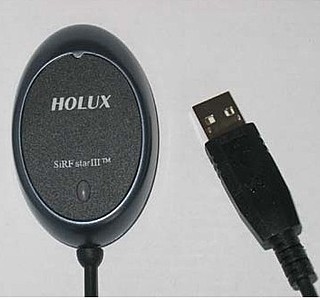

Juste une question: peut-on changer l'antenne extérieure qui prend les coups et les UV par une des ces antennes "SIRF3" plus performantes et qui marchent à l'intérieur?
comme
www.discount-marine.com[...]n-ga-25
ou
www.bigship.com[...]-25-bnc
(Je ne trouve que des Garmin...)

Bonjour,
et merci pour la rapidité de la réaction...Je m'en doutais (pour les 2 modèles ...)
Oups...pas très habitué au fonctionnement...J'ai joint une photo du circuit imprimé...Dis moi si c'est suffisant...J'en ai d'autres...(j'espère que ma photo est bien prise en compte...)
Pour :" une pile! type 40LF220 SAFT ou équivalent 3V " je ne sais pas l'identifier sur mon circuit....
Encore merci pour la rapidité et j'attends la suite...plein d'espoir...

La photo n'est pas en ligne. Mais si tu vois un condo 5.5V 0.047µF c'est bien ça.

Oui, le démontage est délicat, c'est un circuit imprimé multi-couches. Dur a déssouder, facile à abimer les trous métallisés!.

Le plus délicat va être le remontage, il faut absolument que le 0V de la carte soit très bien connecté à la peinture conduction du capot!
Mef aussi aux vis auto-taraudeuse, le plastique n'est fait pour être taraudé plusieurs fois!

Mais avant de te lancer dan les manip, essaye de mesurer la tension aux bornes du condo. Si tu as plus de 3V, je doute de le condo soit HS...

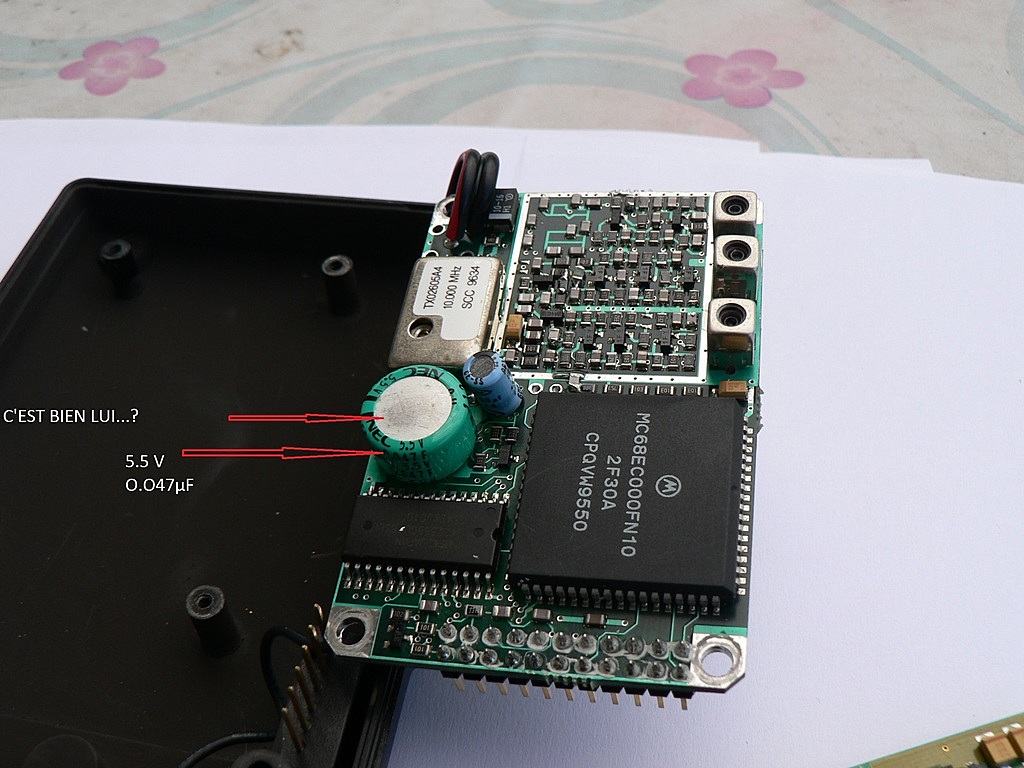

OK...C'est bien l'autre carte... Comme je n'avais pas trouvé sur la première, je n'avais pas osé aller plus loin. Ci joint une nouvelle photo annotée, avec cette fois le condo 5, 5 V 0,047µf

C'est bien çà ?

Mais pour la soudure : Délicat de chez délicat... Je ne suis pas sûr de la faire moi même...Je vais chercher un pro dans le coin (Marseille Vieux port )
En attente de ta réponse et encore merci. Mieux vaut un qui sait que dix qui cherchent...

Merci pour cette contribution hors sujet..... :bravo:

Non! :mdr:

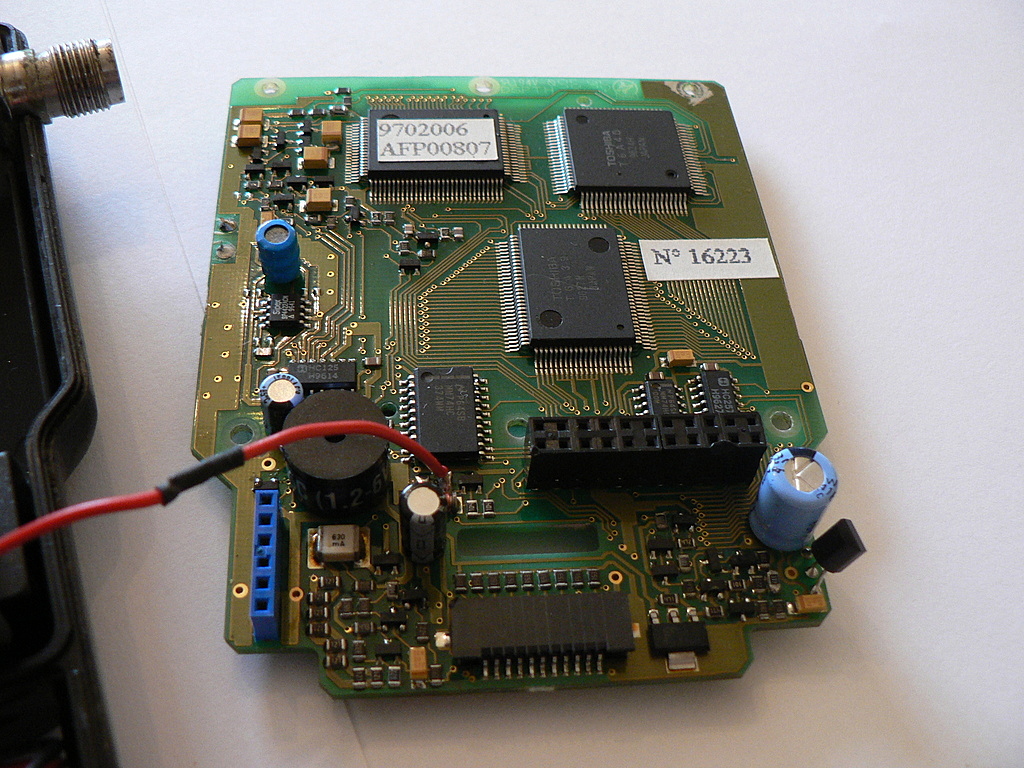

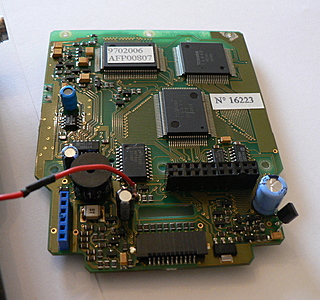

Ton VALSAT P porte un numéro de série supérieur à 16000, il a toutes les phrases NMEA0183... de l'époque!

Bonjour, j'ai aussi ce vieux gps qui marche bien, et est aussi précis que le nouveau que j'ai acheté il y a maintenant 4/5ans.(holux)
J'ai paramétré mon pc de manière à ce qu'il puisse fonctionner avec les 2 (alternativement) chacun sur un port.
Je n'ai pas vu de différence entre les 2 (sur maxsea ou open) tant en précision, qu'en vitesse de réaction.
Je voudrais donc pouvoir, car il fonctionne encore bien, le conserver et acheter en PREVISION la pile (condo)
Pouvez vous me dire où vous avez trouvé ce condo, et confirmer qu'il s'agit bien du même (le truc cylindrique bleu)
merci

Chez Electronique Diffusion
www.electronique-diffusion.fr[...]/
la référence:
Condensateur .Memoire 5.5V 0.047 FARAD -
ref:CD004755V
J'avais eu bien plus cher de transport qu de matos...
Cdt

C'est bien ça!

oui!

oui!

...Ca y est...cela a mis beaucoup de temps ( d'autres soucis d'ordre personnel....) mais mon VALSAT P fonctionne à nouveau parfaitement: Il est resté plusieurs heures allumé sans donner de position puis s'est enfin calé et indique une excellente position...
J'ai fait faire la soudure par un pro, car vraiment délicate...Je n'ai pas osé la faire moi même, pourtant je pense être plutôt bon bricoleur, mais là...

:alavotre:

Un grand merci à tous, en particulier à "VENTS" pour ses conseils "éclairés". :pouce:
