FURUNO GPS GP32

il s'agit d'un cable
qui relie déjà l'ordi et la vhf.

mais il y 3 connecteurs sur le repetiteur nasa alors que furuno me donne uniquement 2 cables à connecter à priori.

j'ai contacté furuno qui m'a envoyé le schéma.

Nasa n'a pas encore répondu.

de toutes façons merci à tous.

Le schéma du GP32 est dans les menus du GPS
De mémoire le schéma du câble du GP32 est dans un des ses menus.
Concernant le répétiteur, le noir est le 0V d'alimentation et de liaison série, le rouge le +12V d'alimentation et le bleu le Rx de la liaison RS232.
Sur le Furuno il y a deux liaison, prendre la RS232.
Le Tx du GP32 sur le fil bleu.
Le Gnd du GP32 sur le fil noir avec le 0V d'alimentation.

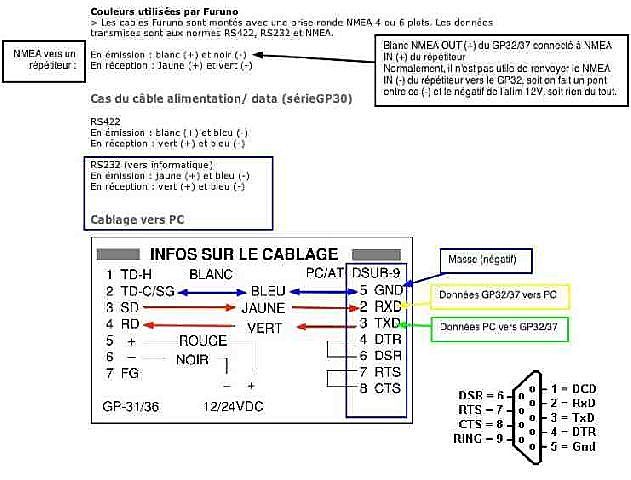

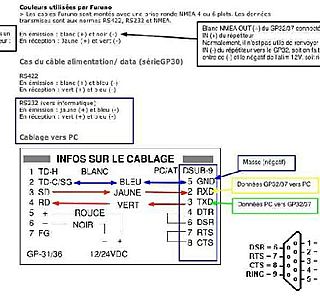

De mémoire (à vérifier par le schéma des menus), ça donne:
Tx GP32 (jaune) sur Rx nasa (bleu)
GNd GP32 (bleu) sur gnd nasa (noir)

Alimentation nasa entre noir et rouge

Bon courage

Franck
