frigo branchement

merci
le circuit d origine 12 V avec un relais de puissance avec 4 broches pour reviter au port de passer par les batteries j ai achete un convertisseur branche sur le 220 qui commute seul suivant le brancghement 220 OU 12 V squf que en 220V il fournit du 24 V pour le frigo ps de pb il est prevu pour mais le relais on il chauffe que faire

Pour être sur .. tu ne parles pas du chargeur de quai ?????

D'un autre coter ....
DU 24 volt dans du 12....Comment dire

12+12=24
2*12=24

Tu viens a ton insut de creer une résistance sur le circuit. (chauffante apparament pratique pour l'hiver) ...
Envoyer 2* le courant de consomation (12v) Nominal sa va pas (diametre cable ,amperage,ect) RISQUE D INCENDIE SURTOUT , au point ou tu en es soit

achete un convertisseur 24/12v
Soit changer le convertisseur 220 par un autre fournissant du 12v a la place du ton 24v actuel.

La deuxieme solution n'étant a mon avis pas plus couteuse qu'un incendie , ce serait en premier lieu la meilleur chose a faire pour justement ne rien modifier d'autre et rester a saaaaaaaaaaaaa prés (( dans les Normes))

Simple reflexion personnel non professionnel évidement..

Si sa marche profite bien de ton frigo le mien st en panne.. ^^

merci le but pour moi du convertisseur est justement de ne pas vider les batteries en permanence pour que le chargeur de quai ne soit pas sans cesse à les recharger et donc limiter le nombre de cycle
pour le convertisseur ce est lui qui choisit 12 ou 24 et comme le compresseur accepté 24 il y va
ma question était de dire si je mets à la place un relais 24 vous quand je serais sur le circuit du bord en 12 v est ce que ça marche quand même
merci à vous

je n arrive pas à agrandir la photo
le convertisseur est prévu spécial frigo en 150 w
je le ai mis près du tableau on branche. arrivée + et - frigo sur le convertisseur et départ +et - vers le frigo câblage existant diamètre je pense 4 mm2?

en passant direct par les batteries ...ton impact cycle est plus que negligeable....

d'accord avec redermor2 , tes batteries sont maintenues en charge par le convertisseur, malgré la consommation due au frigo ...
on ne peut dans ce cas parler de cycle de décharge et donc d'usure des batteries .

Melody , ton convertisseur commute automatiquement si présence du 220v, il ne faut pas ajouter de relais . le 12volts batterie sur + et - Batt et le compresseur sur + et- C

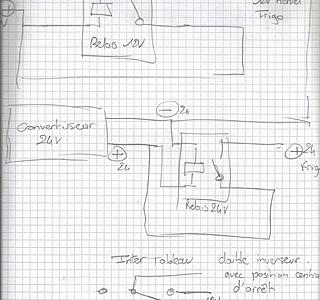

Aica, tu peux faire plus compliquer en supprimant un relais sur ton schéma pour le même FO ctionnement :reflechi:

Aucune raison d'utiliser son relais 12volts. Faire simple et logique . Un seul relais en 24volts.
De toute façon ,il n'en a pas besoin avec son convertisseur. .
