Fixation panneau solaire

Bonjour, bonsoir,
quelqu'un aurait une idée de génie pour monter sur un balcon arrière un panneau solaire ? Pas un portique svp, mais plutôt du genre ceux proposés par unitek, mais fait maison...
Merci !
Aurélien

L'équipage
#panneau#solaire
aureliendavaureliendav
12 sept. 2022
Lady_CLady_C
12 sept. 2022

faire une recherche, sujet maintes fois abordé.

aureliendav:Ah d'accord, merci·le 12 sept. 2022 19:15
aureliendav:Faire une phrase construite commençant par "bonjour" ou "bonsoir", c'est mieux.Vous avez un lien vers un fil ? Je ne vois rien. Ou une solution à proposer ? Ce serait plus constructif plutôt que de suspecter ma flémardise. Merci.·le 12 sept. 2022 19:19
Lady_C:je n'ai rien suspecté.
je suis trop flemmard pour ça. ·le 12 sept. 2022 20:06
Ajouter un commentairePublier
NowNow
12 sept. 202212 sept. 2022

Bonjour,

J'avais décrit mon montage simple à faire, éprouvé et pas cher, pour des panneaux solaires dans les balcons.
C'est ici : www.hisse-et-oh.com[...]our-10m

N'hésites pas si tu as des questions.

Trimaran:+1 pour now·le 12 sept. 2022 19:43
edbum:Super et système léger....pour la fixation du pied le long des chandeliers.....pour une antenne ais surélevée balcon arrière j'ai fixé une perché fibre de verre creuse de 2m50 le monde du balcon arrière inox avec collier rislqn électricité noire....mais au bout du compte ça bouge quand même....du coup j'ai coupé une chambre air vélo route fine et j'ai entouré et donc solidarisé les deux montants sur la hauteur du "chandelier"arrière....un grip à couper le souffle...⛵·le 16 sept. 2022 01:07
Now:Si tu mets les rilsans en croix et deux croix par tube il faut des rilsans un peu gros), avec les haubans en plus, ça tiens vraiment bien. On a déjà eu 150 km/h de vent dans le port et j'avais laissé un panneau en place et ça n'a pas bougé. Cela dit, je ne recommande pas les rilsans car ça fini par casser à cause des UVs (au bout de plusieurs années tout de même) Comme expliqué, je dois les changer pour des noix de fixations rigides en espérant que ça tienne aussi bien que les rilsans et que ça résiste aux UVs...·le 16 sept. 2022 09:08
edbum:ok bien vu....bon jai acheté deux panneaux souple 50 watt.....question: faut 'il....peut on... quand meme les poser sur une surface un peu rigide et un peu souple ou uniquement entourer les bords pour les maintenir? et est ce que les panneaux chauffent par le dessous ce qui excluerait ma solution? merc·le 16 sept. 2022 18:43
Now:bah certains les collent sur le pont alors... moi j'ai fait une structure fine en cp ajourée pour que le panneau soit bien ventilé. ça reste léger tout en étant suffisamment rigide.·le 16 sept. 2022 19:36
Ajouter un commentairePublier
Ar-men (anciennement Tan’oz)Ar-men (anciennement Tan’oz)
13 sept. 2022

Bonjour,
Le montage « pro » sur la photo de l’initiateur de ce fil me semble bien léger.
Pas sûr que cela tienne par 50 n de vent.
J’ai vu un jour ce type de montage arraché. Le panneau en tombant a crevé l’annexe en dessous. Double peine!!!
Ne pas négliger la prise au vent de ces panneaux. Un coup de vent soudain comme en Corse devrait faire réfléchir avant d’opter ces montages light.
Bonne journée,
Patrice

BWV988BWV988
13 sept. 2022

J'aime bien le système indiqué par Now plus haut, et c'est de cette façon que j'ai toujours installé me panneaux, à la différence près que je préfère une articulation faite d'un simple diabolo de planche à voile (gros modèle) plutôt qu'une noix. C'est souple, néanmoins suffisant rigide (avec le gros modèle) pour que le panneau tienne tout seul, et accessoirement, moins cher. Le réglage se fait à l'aide de quatre bouts assez fins de façon à ce qu'ils cassent en cas de trop fortes contraintes, le panneau étant alors tenu par le diabolo souple, le roseau quoi.

alcatorda:C'est le système que'j'ai'adopté.·le 13 sept. 2022 08:17
aureliendav:Ok, c'est hyper intéressant ! Aurais-tu une photo du système diabolo ? Et le mât tu le fixes comment au balcon arrière ?·le 14 sept. 2022 20:24
Ajouter un commentairePublier
vdlfanchvdlfanch
13 sept. 2022

Bonjour
L'idée n'est pas de moi mais de mon collègue.

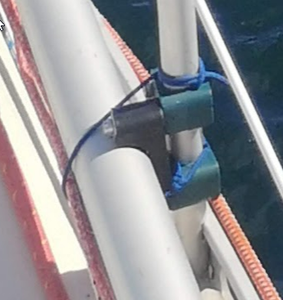

une barre ronde pliée a 90°
6 colliers en plastiques pour fixation de tuyaux hydrauliques. Il faut évidement adapter le diamètre.
Boulonnerie inox.

si on sert pas comme une brute cela s'oriente facilement.
j'utilise les mêmes colliers pour fixer mon tangon...

cela vaut une fortune compter moins de 2€/collier ils existent en noir.

Bon bricolage

Trimaran:+1·le 13 sept. 2022 13:00
aureliendav:C'est cool comme système ça !!·le 14 sept. 2022 20:15
aureliendav:Et en-dessous du panneau, comment sont les fixations ? Il faut installer une platine ?·le 14 sept. 2022 20:17
vdlfanch:Sous le panneau il y avait fait une tôle en alu sur laquelle était fixé le classique diabolo.Ce système permet de positionner le panneau à l intérieur du balcon l hiver au port comme ça rien ne dépasse. Et à l extérieur au mouillage comme ça moins de risque de le cogner.·le 14 sept. 2022 23:07
kivoila:Bon tuyau 😁. Merci·le 16 sept. 2022 08:11
Ajouter un commentairePublier
TrimaranTrimaran
13 sept. 2022

Moi, personnellement, je ne suis pas encore passé au support, je le pose à la demande. Mais promis, un jour j'aurais un vrai TDM...

QuizasQuizas
15 sept. 2022

salut,
je te propose un montage très minimaliste à 2€ :
3 attaches type plomberie au diamètre de ton tube balcon
(photo en doc attaché)
tu boulonnes ces attaches dans le longeron alu de ton panneau,
tu fixes ton panneau sur le tube supérieur de ton balcon
tu fixes un tube ou une barre sur le tube inférieur de ton balcon
tu feras reposer ton panneau sur cette barre dans la position voulue
et tu ajoutes une ficelle pour que ton panneau ne se retourne pas sur une rafale (sans ficelle une rafale m'a retourné le panneau sur le winch et j'ai tout pété !)
bref si tu es un peu bricoleur c'est facile et tu peux améliorer le truc à ta sauce.
je n'ai pas les photos de ce montage que j'utilise avec 4 panneaux sur balcon et filières depuis une vingtaine d'année, tout ce que je peux dire c'est que c'est montable et démontable facilement, que le chat monte sur les panneaux en navigation sans se casser la gueule et que jusqu'à 50nds de vent le truc ne bouge pas, avec 100nds "corse" je ne sais pas mais bon le mat va peut-être tomber avant ...
