Fixation Etai, axe fileté avec écrou percé et goupille

Bonjour,

En bas de l'étai, pour la liaison à la cadène, plutôt qu'un axe classique percé avec une goupille (fendue ou anneau brisé), j'aurais aimé :

  • avoir un axe dont l'extrémité est fileté (uniquement l'extrémité)
  • puis mettre un écrou
  • et que cet écrou (et l'axe) soit percé pour y mettre une goupille fendue

Question :
Auriez-vous des références de sites web où je pourrais trouver cet axe dont l'extrémité est fileté (et percé) ?

Merci

L'équipage
#greement
Camille06Camille06
27 juil. 2022
Calypso2Calypso2
27 juil. 202227 juil. 2022

Bricovis mais il faudra percer la vis
Et pourquoi ne pas utiliser un ecrou nylstop

janycjanyc
27 juil. 2022

Pourquoi faire compliqué quand on peut faire simple.
C'est le montage classique depuis des lustres.

FredericLFredericL
27 juil. 2022

Je ne pense pas que tu trouves ça tout fait, car les longueurs lisse et filetées vont être assez courtes.
Je ne comprends pas trop l'intérêt, il n'y a quasiment pas d'effort axial sur l'axe donc l'écrou ne garantit pas une meilleure tenue, et si la goupille est enlevée, l'écrou va se desserrer et le résultat sera le même qu'avec un simple axe percé, il faudra seulement un peu plus de temps.

Camille06:Et c'est bien là le problème ... L'angle de la cadene fait qu'elle ne pointe pas vers le bon endroit. Mauvais angle. Du coup, oui, il y a un effort axial.Et conséquence, une partie de cet effort est directement sur l'anneau brisé (qui n'est pas prévu pour ça).C'est pour cela que je souhaite que l'effort soit sur un écrou et non sur la goupille.Avec un axe dont l'extrémité est fileté, et un écrou (qui peut être nylstop éventuellement pour diminuer encore l'effort), et une goupille fendue, il y aura moins d'effort sur cette dernière.·le 27 juil. 2022 12:29
Ajouter un commentairePublier
FredericLFredericL
27 juil. 2022

Une photo ou un dessin ?

FredericLFredericL
27 juil. 2022

Si l'angle de la cadène n'est pas bon, elle travaille également en flexion et va fatiguer. Ce qui est monté dessus va mal travailler.
La meilleure solution est de redresser la cadène.

PolmarPolmar
27 juil. 2022

De plus, si la cadène prend appui sur le filetage ce n'est pas terrible :-(

tu peux prendre ton axe actuel et le faire fileté; mais il risque d'être un peu court pour l;écrou et la goupille!

Calypso2Calypso2
27 juil. 2022

il faut regler le probleme de la cadene sinon tu es dans le "bricolage "et il y aura des consequences ailleurs tot ou tard

tang-nardtang-nard
27 juil. 2022

Je pense aussi que l'écrou à créneaux n'est pas la bonne solution, mais voilà un site fiable ou tu pourras trouver un écrou à crénaux.

A ta place je redresserai la cadéne :

papadiopoulospapadiopoulos
27 juil. 2022

Bonjour,

En attendant de régler ton problème d'angle de tirage de la cadène d'étai (qui est le vrais problème),

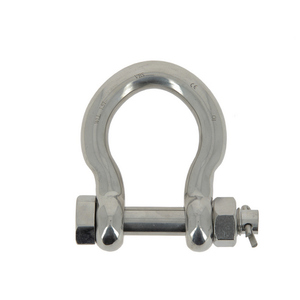

et pour répondre à ta question, tu peux utilisé un axe de manille genre ça :
