Fixation de 2 tubes inox en croix

un poste à souder ? :-)

sinon essaie une recherche image avec ''connecteur de tube en croix"

Merci mais, j’ai oublié de préciser que je voulais que ce soit démontable et que je veux pas couper ni le balcon ni le tube vertical que je souhaite poser.
Un peu comme sur la photo

J’ai cherché longtemps mais à chaque fois il faut couper au moins un tube!

Ça :

Il faut couper le balcon !

2 cadènes en U et une contreplaque.

C’est prévu bien sûr

Bonjour. Tout simple:un trou dans chaque tube et un boulon pour les réunir.

salut
dans tous les magasins RETIF de toutes les grandes et moyennes villes
2 euros pièces, orientables, très costaud, si s'oxydent au bout de 3 à 4 ans, tu les remplacent
2 € pièce, Permet l'assemblage de 2 à 3 tubes Ø 25 mm

special pour tubes inox diamètre 25mm pour monter des étagères, stands, etc. je les utilise depuis des années sur les tubes de balcon pour montage panneaux solaires, bouées, support de pilote, etc...
www.retif.eu[...]-1.html

Bonjour,
même problème à résoudre, l'un des tubes étant indémontable, et cherchant évidemment une solution qui n'oxyde pas.

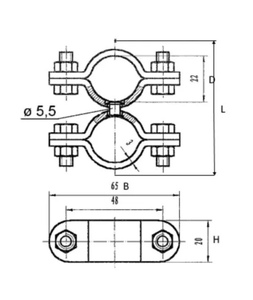

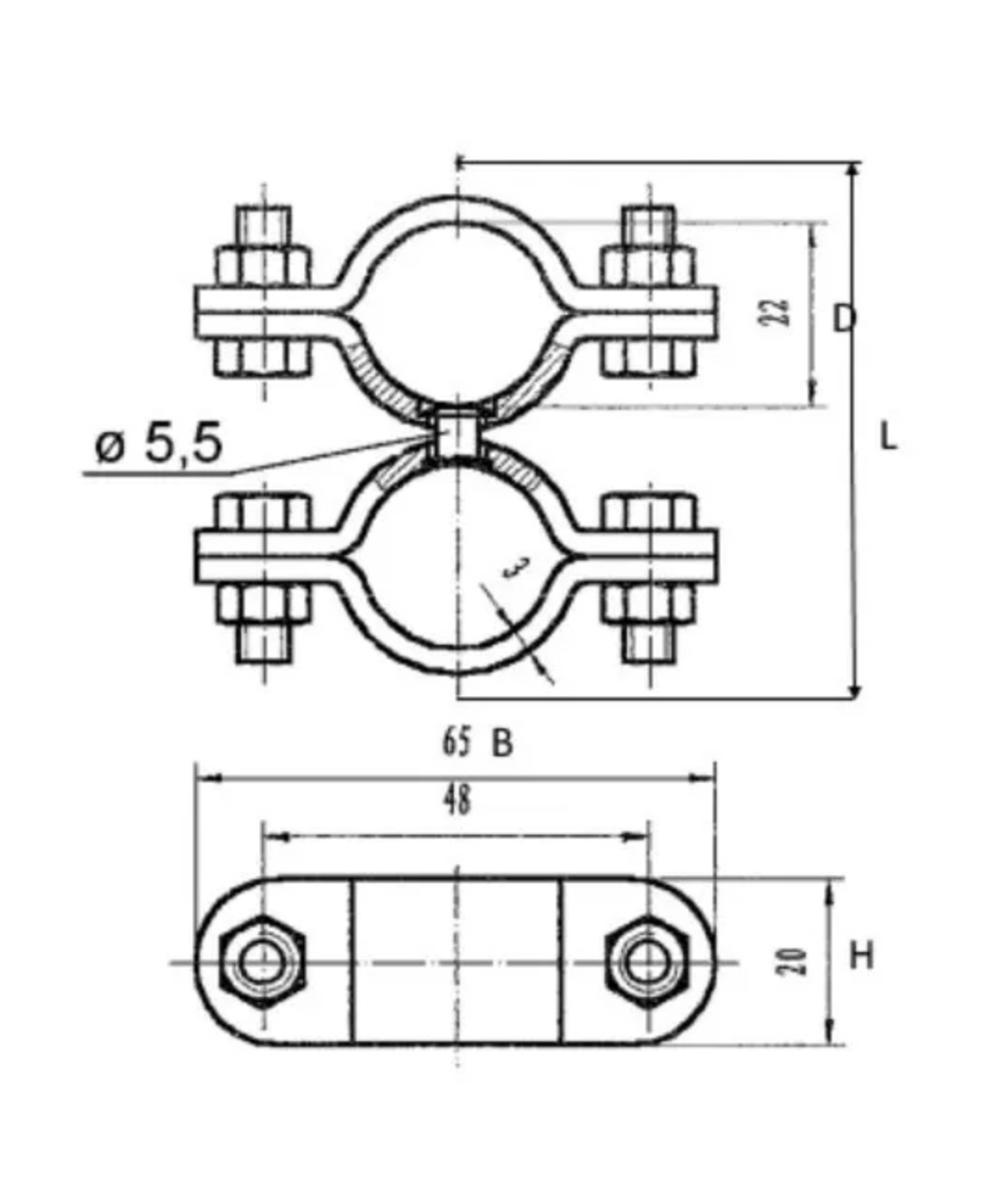

La solution la plus épurée, c'est l'étrier double comme celui-ci
etrierseurope.com[...]oubles/
mais ce n'est sans doute pas donné, à moins de trouver un modèle fabriqué en série qui convienne.
J'en ai vu un sur Alibaba (ou express), pas cher, mais en inox 304, donc ça va pas.

Une autre solution consisterait à assembler 2, 3 ou 4 étriers (selon la configuration des tubes par ailleurs), comme celui-ci
www.marinepro.ch[...]er.html
(dans le cas de 4 étriers, 2 dans un sens pour un tube, 2 autres dans le sens opposé, les platines des premiers étant contre celles des seconds, et croisées, le tout fixé avec 4 boulons/écrous).
C'est cher (+ 33 CHF de frais de port pour la France)

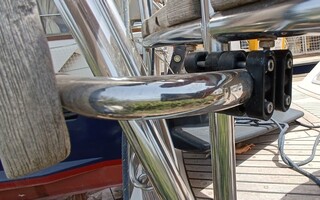

Je vais donc tenter la même solution, mais avec 4 étriers nylon Plastimo, beaucoup moins chers et plus faciles à trouver
www.plastimo-pro.com[...]nylon-1
et en remplaçant les boulons par des modèles plus longs (pour prendre la double épaisseur).

www.svb-marine.fr[...]on.html

Le V2A correspond au 304L. Ne pas négliger le L !

(pour compléter : avec un petit bout de tube pour faire la liaison).

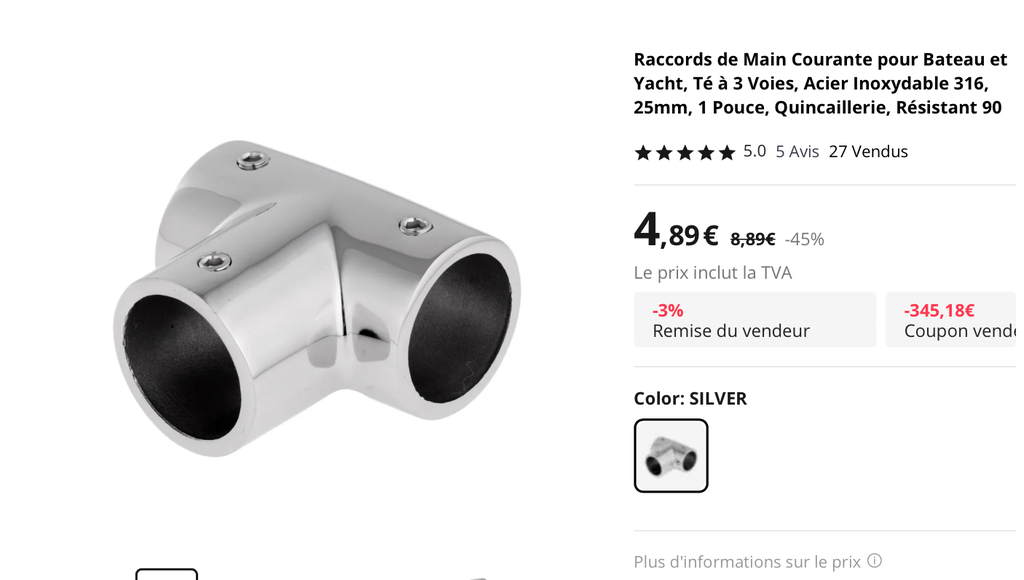

Malheureusement inapplicable dans mon cas, puisque l'un des tubes n'est pas démontable et ne peut être enfilé dans le Té.

J'ajoute ma voix à cette super solution. Encore faut-il en maîtriser le savoir-faire. Je me sens plus apte à mettre en oeuvre un dispositif "mécanique du solide" plus bourrin !

Pièce effectivement intéressante ! Malheureusement, pas une solution au problème : deux tubes qui croisent. Le té présente un cul de sac.

salut,
ça ne te plait pas ma boule présentée plus haut ? j'en ai partout sur mon boat depuis 20 ans, c'est solide facile à poser costaud réglable et ça ne rouille pas, bon il faut les changer tous les 10 ans parce que avec le temps ça s'oxyde un peu mais ça fait le job

Bonsoir, j'ai mis ceci. Cela se démonte facilement c'est en inox .

COLLIER DE SERRAGE DOUBLE PIVOTANT EN INOX 304

www.amazon.fr[...]CNWQ6FH

J'avais trouvé pratique ces étriers, livrés avec le support de canot de survie.
Osculati : 37.261.01, 37.261.02 (rechercher sur google)
