eolienne aerogen 4

Interrupteur a deux positions
La premiere position permet de couper l'alimentation du regulateur. Usage : pouvoir intervenir sur l'electricite des batteries sans avoir de fils volants qui tirrent des etincelles, et proteger l'alternateur par vent tres violents si l'eolienne n'est pas bloquee.

La deuxieme position permet de court circuiter l'eolienne. Usage : Bloquer la giration de l'eolienne (par exemple pour demeler un fil de peche qui a saute dans l'axe). A ne pas utiliser par vents trop fort car risque d'amperage trop eleve.

J'ai branche la mienne comme cela et tout fonctionne comme dans le manuel.
(Un fois n'est pas coutume ;-)

Bon jus !

merci patrice
j'ai peur de faire des betises ,je vais chercher un inter a 3 positions , y a t'il un dessin quelque part ou tu as trouvé le branchement , etant une vraie bille en electricité , lors du branchement du moteur on a cramé le regulateur du perkins etant un moteur isolé , etc.... je comprends l'interet du branchement , mais pour etre plus sur merci jean

Comme Daniel !
Jamais rien eu ! Pourtant force 11 et pas eu le temps de faire quoi que ce soit !
Je déconseille de mettre en court circuit, ou alors sur une ampoule de voiture sinon les bobinages peuvent griller.
Je déconseille coupe circuit car alors l'hélice ne rencontre aucune résistance et tourne à très grande vitesse, risque de casse des pales ou pour le moins d'arrachage. Ca fait peur.

Conseil, soit ne rien faire, soit mettre à débiter sur une ampoule de phare de voiture.

Rappel ! Le système des aero4gen pour réguler est un limitateur de charge qui joue automatiquement le rôle de l'ampoule de phare. D'ailleurs il faut mettre la résistance verte de l'engin dans un coin abrité sinon on s'y brûle. J'ai fait :-(

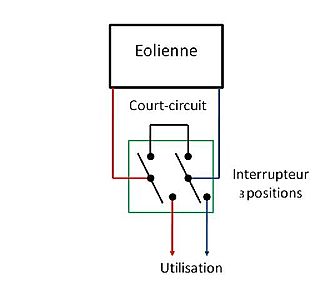

Un petit schéma...
...vaut mieux que de longues explications.
La mienne est montée comme sur ce schéma

voir schéma ci-dessus
...Position "court circuit"

Obstination
Je répète que le limitateur de charge vendu avec l'éolienne est fait pour absorber la surcharge.
Attention au court circuit destructeur, j'ai fait fondre les fils qui étaient entré en contact après mauvaise manoeuvre de ma part. Il n'y avait que force 5 à 6 !
je ne crois pas qu'un court circuit soit une bonne idée mais bon ! C'est pas mon matos !

je voulais juste savoir
si le fait d'etamer les fils pour qu'ils ne s'oxydent pas pouvait abimer le boitier limitateur regulateur , voila juste pour info merci

Il n'y a pas d'inconvénient
par temps de demoiselle, mais la manoeuvre est difficile à réaliser sans danger par vent violent et fortes rafales (au moment où, justement, on souhaiterait bloquer l'éolienne) et carrément impossible si l'éolienne est fixée, par exemple, sur le mât d'artimon.
Dans ces cas là il est bon d'avoir prévu un basculeur de court-circuit du genre de celui que j'ai schématisé plus haut. Cela permet de bloquer complètement les pales alors qu'elles ne peuvent tourner qu'à l'extrême ralenti, quelle que soit la position de l'empennage par rapport au vent. C'est une bonne sécurité sans danger pour l'éolienne si les câbles de raccordement sont correctement dimensionnés. Le basculeur doit être placé, évidemment, avant un éventuel régulateur et il ne faut pas en installer sur les éoliennes munies d'un régulateur interne (ce qui n'est pas le cas des Aerogen). Je court-circuite périodiquement la mienne sans souci depuis des années.

Bout re
J'ai un anneau passé autour du mat et qui vient autour d'une des pales. Le rotor est bloqué et l'éolienne peut néanmoins tourner sur mat.
