Enigme pour les pros du circuit électrique ! (branchement pompe de cale)

sur la première image il semblerait qu'ils aient inversé auto/manuel

ce qui est marqué "interrupteur" doit être le flotteur qui ne sert qu'en position "auto" et sur un schéma il est sur le plus et sur l'autre sur le moins.
j'aurais plutôt envie de le mettre sur le +

normalement, en position "manuel" le bouton doit être maintenu à la main, en position auto, il reste en place

sur la deuxième image il y a un deuxième flotteur pour l'alarme

C'est quoi l'interrupteur : le capteur de niveau d'eau ?
Sinon si c'est l'interrupteur de mise en marche cela semble collé.

Je pense comme AICA l'interrupteur est pour la marche forcée en manu.
Sur ton schéma tu as 2 options "A et B", un des montages doit correspondre à flotteur intégré et l'autre à flotteur indépendant, donnes nous le blabla du plan.

Salut,
Bsr Capitaine hablock,
Dans le 1er schéma de gauche, l'interrupteur ne sert pas à grand chose....dans le schema de droite c'est un schéma un peu particulier (voir le dernier fil de Moby)
Ce que tu dois savoir, le plus couramment c'est qu'il existe 2 sortes de pompe de cale

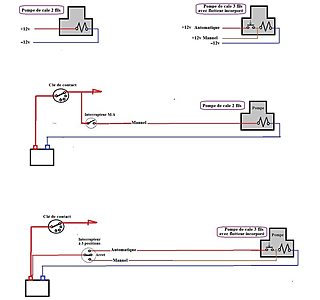

1°) pompe avec 2 fils (voir schéma)
2°) pompe avec 3 fils( voir schéma)
la pompe avec 2 fils n'a pas de flotteur incorporé, c'est une pompe à marche manuelle; tu peux donc l'alimenter avec une polarité issue de la cle de contact.
La pompe avec 3 fils à un flotteur incorporé, c'est une pompe à marche avec interrupteur à 3 positions: automatique, arret, manuel. il faut l'alimenter avec une polarité issue directement de la batterie, pour quelle puisse fonctionner en automatique, même avec les coupes circuits batterie ouverts.
Mettre toujours un voyant sur la position manuelle pour ne pas "oublier" que la pompe fonctionne;ainsi, en mettant un voyant sur la position "manuel" , il s'allumera à chaque fonctionnement de la pompe , meme en position automatique.

Mamita
(cliquer 2 fois sur la photo)

Il y a peut être moyen d'utiliser ce panneau de commande mais là faut être sur place avec un multimètre car apparemment il font la commande sur le négatif et sur la pompe la commande est sur le +.
Il faudrait voir ce qui sort des fiches en inversant l'alimentation du boitier?
Mais bon notre Captain est peut être parti acheter un banal interrupteur à 3 positions!

Il faut juste brancher la sortie + manuel du tableau vers le + manuel de la pompe, et le + auto vers le + auto de la pompe. Ne pas tenir compte de l’interrupteur du 1er schéma.
