Encore des panneaux solaires...

Bonjour

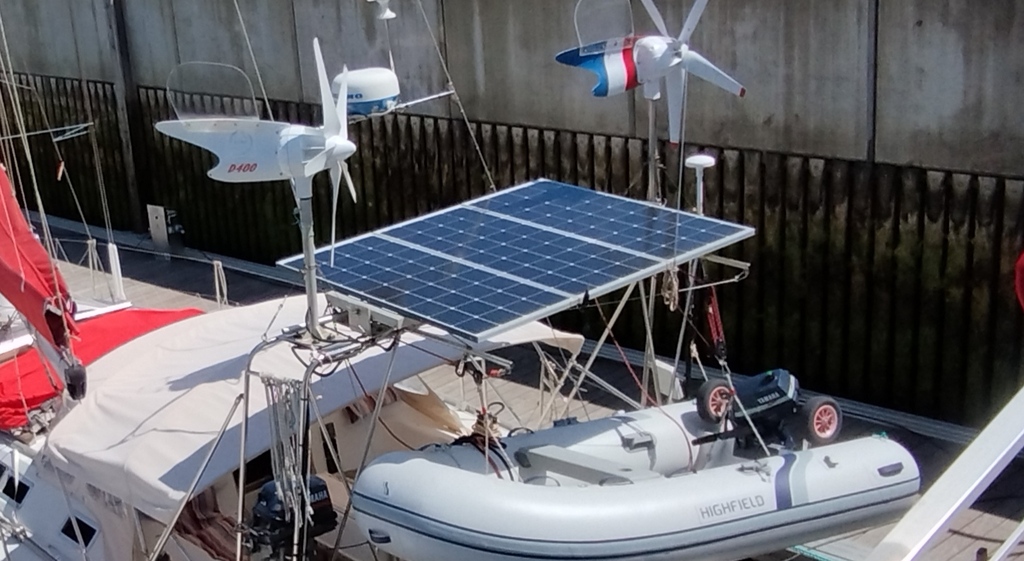

Je suis proprietaire d'un bateau qui possede 3 panneaux victron 175 w chacun,reliés en serie,montés sur un portique..
Petit probleme,j'ai egalement 2 eoliennes plantées de chaque coté des panneaux et qui de temps a autre procurent de l'ombre aux panneaux..
J'ai bien compris que le montage en serie quand on peut avoir une partie ombragée est a proscrire...
Pourtant ,dans la doc des panneaux,il est marqué que ces derniers possedent des diodes pour eviter les points chauds...j'ai donc cru qu'il y avait des diodes de derivation...malgré tout,des qu'il y a de l'ombre partielle,la charge s'ecroule..
J'envisage de passer ces panneaux en parallele...
Avec environ 1 m en 6mm2 partant des panneaux,chaque plus muni d'une diode anti retour,puis apres mise en parallele des departs dans une boite de derivation .
Enfin du 16 mm2 (environ 10 a 12 m) pour aller au regulateur mppt srne..
Que pensez vous de ce montage tout simple??
Est ce qu'il faut l'ameliorer??
Les panneaux au soleil vont ils debiter correctement si le 3 eme est a l'ombre???
Je suis a l'ecoute de vos conseils...
Et petite precision...je ne peux pas deplacer les eoliennes,a moins de les suprimer...
Merci d'avance de vos conseils...

L'équipage
#installation#panneaux#solaires
AmnesieAmnesie
29 août 2023
Pat45Pat45
29 août 2023

Hello,
Ce serait dommage, effectivement de se priver des 2 magnifiques D400!
Mais là où elles sont placées, elles vont effectivement géner les panneaux pour une bonne production.
Passer en parallèle ne changera pas grand chose, j'imagine que l'ombre produite par les éoliennes doit toucher le panneau central...la solution sera peut-être un jour de revendre les panneaux standards pour des back contacts, qui produiront sûrement plus, même en étant à l'ombre de temps à autre.

Lady_C:imaginons 3 camions sur une route à une seule voie.
ils sont obligés de se suivre.
le premier tombe en panne et bloque la route.
aucun chargement n'arrive. imaginons les 3 mêmes camions sur une route à 3 voies.
l'un des camions tombe en panne.
les 2 autres peuvent livrer leur chargement. pour les panneaux solaires, c'est pareil.en parallèle, tout ou partie du chargement sera livré.j'ai posé un Victron 360 w l'année dernière.
son carton d'emballage était posé dessus, le temps de faire les branchements.
il débitait quand même. ·le 29 août 2023 19:11
Amnesie:Merci pour vos reponses....les back contact sont vraiment plus performants en cas d'ombre partielle???·le 29 août 2023 19:03
Amnesie:Et donc en parallele ,il faut des diodes anti retour???·le 29 août 2023 19:04
moana29s:@amnesie, un panneau de 100 W fera toujours 100 W qu'il soit Back Contact ou non. Le panneau Back Contact aura environ 20 % de surface en moins à puissance équivalente par rapport à un panneau "standard" d'où la confusion.·le 29 août 2023 21:20
FredericL:A partir de 3 panneaux en //, il faut des diodes anti retour. ·le 29 août 2023 23:26
Lady_C:et pourquoi ?
plutôt qu'une affirmation, ne faudrait-il pas mieux une explication ?
pourquoi 3, et pas 2 ?·le 30 août 2023 00:04
juliusse:Exact Moana. De plus, autant le back contact c'est bien sur un panneau rigide et bien ventilé, autant sur un souple collé à plat pont il vaut mieux les connexions sur le dessus...·le 30 août 2023 08:10
houlelala:bonjour, de mémoire , je crois qu' il faut un système anti retour à partir de 3, pour protéger le panneau qui risquerait de recevoir le courant des 2 autres panneaux, dont les intensités en s' additionnant provoqueraient des dégats.·le 30 août 2023 10:01
Ajouter un commentairePublier
rascal3rascal3
29 août 2023

Il y a un truc bien avec le soleil, c'est se lève, monte au zénith et se couche et ça tous le jours

Amnesie:🌞🌞·le 30 août 2023 09:07
jfrançois:et ??? ·le 30 août 2023 09:11
Now:Bah non, il parait que sous certaines latitudes, le soleil fait le fainéant et il ne se lève pas tous les jours, mais parfois il fait la fiesta et la il ne se couche plus pendant longtemps ? ·le 30 août 2023 10:12
Ajouter un commentairePublier
PeeFlPeeFl
30 août 2023

Un back contact a un meilleur rendement à surface égale dans la mesure ou la grille de recueil du courant n'est plus présente sur la face d'exposition. Il ne fonctionnera pas mieux s'il est partiellement à l'ombre. Les diodes anti retour (déjà présentes dans le boitier de raccordement)évitent de renvoyer du courant dans un panneau depuis une autre source que lui-même. Certains panneaux ont d'autres diodes internes pour éviter ce phénomène à l'intérieur d'un même panneau.(division en 3 ou 4 "sous-panneaux"). N'y a-t-il pas moyen de monter une articulation sur le support des éoliennes pour les coucher coté soleil ? Attention au gabarit contre un quai.

AmnesieAmnesie
30 août 2023

Apres de multiples cogitations,il semblerait que la solution la meilleure serait de separer electriquement les panneaux et de les munir chacun d'un regulateur mppt..
La solution que j'avais envisagé de les mettre en parallele avec des diodes anti retour et de renvoyer tout ca a un seul regulateur n'est pas bonne...
La tension resultante de plusieurs panneaux en parallele ,meme avec des diodes anti retour est la tension la plus faible de sortie d'un des panneaux...ce n'est donc pas satisfaisant....
Quand a basculer les eoliennes,elles sont trop lourdes et leur fixation est etayée. Donc ,pas facile

moana29s:Effectivement la meilleure solution électrique c'est 3 panneaux et 3 régulateurs MPPT. Ainsi si un panneau ou un régulateur est défectueux il n'y a aucune incidence sur les 2 autres, de même en cas de rendement moindre d'un panneau pour cause d'ombre ou autre.Le seul "inconvénient" c'est le prix mais si ça te convient aucun problème ! ·le 30 août 2023 18:45
Fabien83:Pendant deux ans j'ai eu 4 panneaux de 100W en parallèle sur un unique régulateur MPPT. Aucun souci. A moins d'envisager des navigations dans des coins ou à des périodes très peu ensoleillées, je revendrais les deux éoliennes et mettrais 2 panneaux de 400W avec chacun leur régulateur. Avec les éoliennes positionnées comme ça il n'y a aucune bonne solution pour faire fonctionner les panneaux. A moins de prendre le soleil parfaitement de l'arrière, ils ont toujours l'ombre du mât ou de l'une des éoliennes.·le 30 août 2023 19:17
Ajouter un commentairePublier
