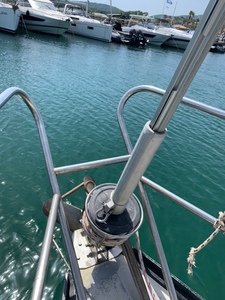

Émerillon et Coulisseau de point d’armure pas alignés

Normalement l'émérillon du haut est libre de tourner autour du tube.
Donc l'alignement ne devrait pas être un problème !
Par contre si le tube est vrillé, cela ne doit pas aider à la manoeuvre. A vérifier en collant l'oeil en bas de l'engoujure.

Nota: pour faciliter la manoeuvre, un étai le plus rectiligne possible est appréciable.
Bien souquer temporairement le pataras..
Et une engoujure bien propre aide aussi.

Impossible d’ajouter des photos. Ça mouline et c’est tout. Quelle m…

Trop grosse. Tu reprends avec moins de pixels, ou bien tu réduits avec "Image Resizer" ou équivalent...

www.google.fr[...]/search

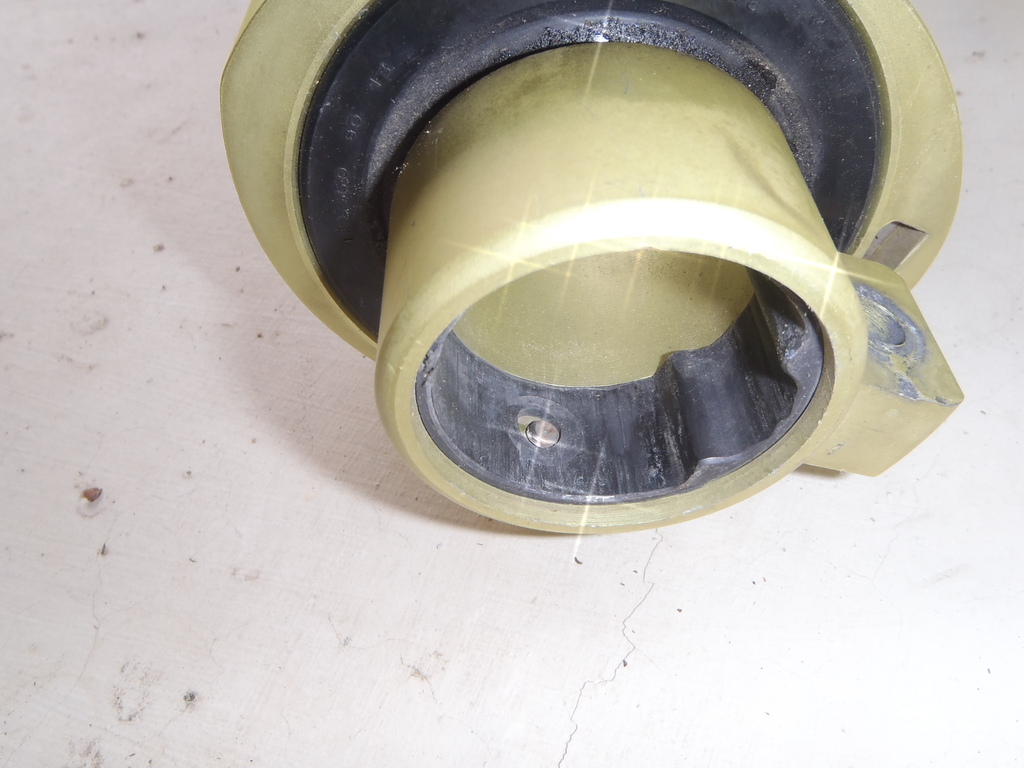

Sur celui que j'ai sous la main, sans doute un pue plus ancien, le patin de coulissement sur le tube qui est muni de deux bossages pour assurer la bonne orientation est bloqué en rotation par une vis 6 pans creuse sans tête bloquée à la bonne position à la Loctite pour ne pas frotter sur le profilé tout en immobilisant le patin.

Merci pour vos contributions mais en réalité c’était tout con. Il fallait juste descendre l’emerillon jusqu’à l’endroit où l’engoujure est ouverte pour enfiler gegene dévisser la vis pointeau qui maintient l’emerillon dans la bonne position (elle avait du se dévisser) faire pivoter l’emerillon et revisser la petite vis. Youpie
Merci quand même
