Embout de manivelle de winch

voir
un tourneur...jamais vu un embout tout seul..pour mes vieux winchs barbarossa j'ai du les faire moi même :scie:

efficace
comme toujours!

j'ai pas ça sous la main
mais promis demain je te donne la dimension exacte du carré.
Un bémol quand même, le carré n'entrainera l'arbre du winch que sur 4 petites surfaces...= risque de matage de celles-ci en cas d'efforts trop important.
Si c'est le carré qui souffre, pas de soucis il suffira d'en refaire un autre quand l'usure sera excessive, si c'est l'arbre c'est plus embêtant...

sont en plastoc ou en alu....
résisteront pas sur un gros ouinche!!!

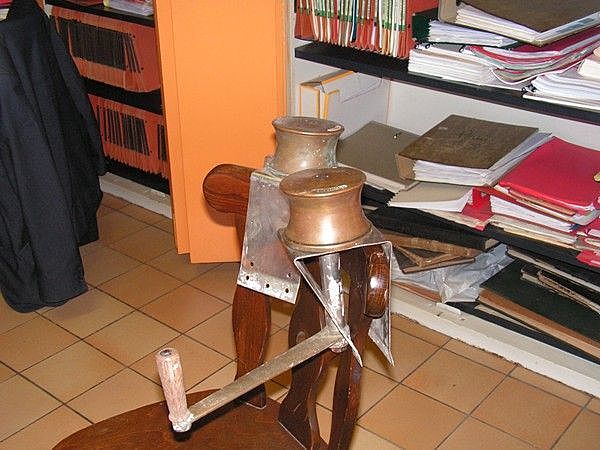

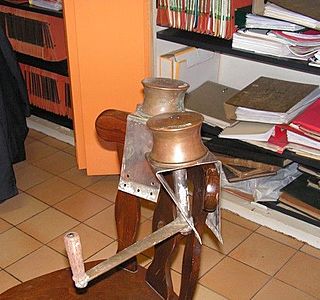

Quand on restaure un vieux gréement,
on a des idées bizarres, en effet.
Et quand on a sous la main une manivelle qui fait bien dans le tableau mais avec un embout qui ne va pas sur les winches, faut adapter, bricoler :)

Pour les dimensions du carré
c'est en pouces. Un copain s'était fait (il y a bien longtemps, quand les winchs à 2 vitesses n'existaient pratiquement pas) des manivelles à cliquet avec des cliquets Facom ça devait être du 1/2 ou du 3/4...

comme promis
les dimensions du carré:
17.6 mm .
Parfait sur un Lewmar type 16 2 vitesses ou en principe pour n'importe quel winch.
reste à trouver le procédé de liaison averc la manivelle; pas le plus simple à mon avis...

peut être
que le corps de la manivelle n'est pas montrable en photo sur le site,

peut être hors charte

peut être trop phallique :oups:

Génial... mais,
longueurs mini 1000 mm ? :tesur: ... peut-être en faisant un achat groupé... :reflechi:

[color=blue]_/)[/color]

oups : truc de ouf !!
:tesur:

sailsoft.free.fr[...]/tdo/

ben
pitêtre que 1m est moin cher qu'une manivelle neuve !!
bon, ce n'était un début de piste
pour en trouver voir du coté des fournisseurs pro de matériel et outillage pour auto et camion

Et
sailsoft.free.fr[...]/.. .]

:bravo:

Lu sur un forum breton :
vintage winch handle 5/8" square

Referring to the query about old type winch handles, I run into the same problem. I purchased a set of second hand Lewmar 40 winches in perfect condition. Year of production and identification number were etched on the underside as 72/300 and 72/924. The new type star-shaped winch handle heads which I already had on board, however, did not fit.
I contacted the factory and they informed me that the new standard of the winch handle head is 11/16" (measured on the 'square' part), while the older type measured 5/8". They are not available anymore.
I have been looking for a winch handle with a starshape with 5/8", but from another forum I learned that the older winch handles did not have a star shape but were 15.8 mm square (post by Arend Schram on Dutch Albin Vega forum). This is identical to 5/8".
Your problem can be solved by machining down a new winch handle to 5/8" square. Because of the work involved it makes sense to start with a good quality floating winch handle and make sure the square locking plate remains intact. This would give you double insurance against loss.
Good luck!

PS If someone has an old type winch handle 5/8" square I would be interested. Would save me some work. Always good to have a spare on board.

n'avez pas vu .....
...lebrisac....???
