EM TRAK B100 problème

Bonjour,
j'ai acheté un transpondeur EM TRAK B100 d'occasion et j'ai le problème suivant

A la mise en route,led jaune puis led verte allumée. Sur ProAIS2: GPS OK, vswr 1.1, alimentation OK variant entre 11.9v et 12.4 v (0.8V au dessous de la mesure à la connexion au tableu electrique! 13 V mini).
3 minute après, toutes les led clignotent et coupure de l'alimentation 0V !
Si je le branche sur un chargeur d'ordinateur réglé à 15V, Pro AIS lit 14.2V . 9a fonctionne 20 minutes et puis ça coupe à nouveau. l'EM TRAK est très chaud!
Le support EM TRAK me dit qu'il doit y avoir un problème de "hardware" et me demande 200€ pour le réparer. Comme je suis en Polynésie , J'hésite à l'envoyer en Angleterre.
Ils ne veulent pas me vendre le Cobalt tranceiver en pièce détachée, Le changement serait pourtant facile , juste deux fiches à connecter...

Des idées de manip à faire avant de le renvoyer ?

Merci pour vos conseils
Georges

L'équipage
#Technique
GeorgesandreGeorgesandre
18 nov. 2024
courtox56courtox56
18 nov. 2024

Bonsoir,
ils font les réparation trés vite en 1 à 3 jours de délai, par contre le transport peut mettre 7 jours aller et 7 jours retour à cause des douanes. Normalement pas de frais à payer gracxe à des codes qu'ils vont te donner.
Reste sur le 12 volts du bord.

courtox56courtox56
18 nov. 2024

Bonsoir,
as tu bien connecté ton PC portable par USB sans qu'il soit alimenté? Il faut vite retirer la prise USB après configuration avec PeoAIS2. Sur ces vieux matériels la prise UISB du B100 n’est pas isolée du réseau électrique de votre vaisseau, ni de la masse de l’antenne VHF, ni de la masse de l’antenne GPS.

Si toutes les lumières s'allument c'est le signe qu'envoie le microprocesseur avant de s'arrêter, pour n'importe quelle cause.

GeorgesandreGeorgesandre
19 nov. 2024

Merci pour tes conseils
est ce normal que le voltage lu sur Pro AIS2 soit entre 1V et 0.8V inférieur à celui lu au multimetre sur le branchement au tableau elec ?

courtox56:Oui , c'est la chute de tension dans tes câble après le panneau électrique. Essaie d'en mettre de plus gros pour être tranquille, mais c'est le signe d'une sur consommation du B100 ce qui explique qu'il devient vite très chaud.·le 19 nov. 09:11
Georgesandre:Entre le panneau et l'emtrak (cable d'alim) j'ai une chute de 0.1V c'est dans le boiter cobalt que la tension chute encore de 0.7V. ·le 19 nov. 17:51
Ajouter un commentairePublier
entre-cotesentre-cotes
19 nov. 2024

Bonjour. Dans la documentation il est bien précisé que le transpondeur ne doit absolument pas resté branché par la prise USB qui ne sert qu'à sa configuration.
Alimenté sur le 12v du bord, rien d'autre.

F4HBGF4HBG
20 nov. 2024

hello j'en ai réparé un en février pour un héonaute, un peu les même symptômes que toi, sauf qu'il ne s'allumait pas vraiment totalement

c'était un petit condensateur CMS en court-circuit

Georgesandre:Bonjour,tu peux m'en dire un peu plus stp?C'etait sur sur la carte alim/usb/nmea ?ou sur la carte du tranceiver ?On peut les tester avec un multimètre ?Merci·le 20 nov. 07:31
F4HBG:normalement c'est avec une caméra infrarouge qu'on repère ces composants en CC hyper chauds, y'a une astuce avec une bouteille de gaz pour refroidir la carte jusqu'à apparition de givre puis allumage de la carte : le composant en CC va dégivrer en premier, sinon test de température au toucher mais là c'est plus de l'art que de l’électronique :)·le 21 nov. 16:20
F4HBG:le condensateur en CC était sur la carte tranceiver à coté du module d’émission (cause : utilisation de l'appareil en emission sans antenne...)·le 21 nov. 16:22
Ajouter un commentairePublier
KOALA-5KOALA-5
20 nov. 2024

Tu peux aussi utiliser la transmission wifi au moyen d'un Yakker
yakbitz.com[...]er.aspx
Voir www.hisse-et-oh.com[...]-et-usb

GeorgesandreGeorgesandre
21 nov. 2024

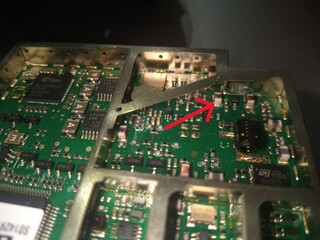

Suite au post de F4HBG, j'ai tout ouvert et en testant les petits condensateurs CMS sur la carte du cobalt, j'en ai trouvé un en court circuit ! Il ne me reste plus qu'à trouver un électronicien qui peut me le changer. C'est trop petit pour mes gros doigts !
La suite au prochain numéro !

F4HBG:ah super, je venais juste de voir ta question ci dessus ! bravo donc·le 21 nov. 16:15
Ajouter un commentairePublier
GeorgesandreGeorgesandre
27 nov. 2024

Bonjour,
EM TRAK refuse de me donner les caractéristiques du composant en court circuit. Ils me disent juste que c'est un inducteur et pas un condensateur.
Peut être que F4HBG peut m'aider ?
Merci
Georges

Kerorgan:Si c'est une inductance, le cours circuit est normal... regardes si ce composant est relié à la masse, ou si il est plutôt "en ligne " dans le circuit...·le 28 nov. 04:20
Ajouter un commentairePublier
